Рис. 3.28. Модель БПЛА "Орион"

Ижевская группа компаний ZALA AERO поставляет на рынок широкий спектр беспилотных аппаратов (самолетов, вертолетов и аэростатов), предназначенных для различных целей. Среди её клиентов – коммерческие компании и силовые ведомства, такие как службы МЧС и МВД.

Один из наиболее востребованных продуктов компании – уже описанный выше беспилотный самолет тактической дальности ZALA 421-08. Есть среди продуктов компании и довольно крупные аппараты – например, 200-килограммовый ZALA 421-20 (рис.3.29), способный поддерживать радиосвязь на расстоянии до 120 км, нести полезную нагрузку до 50 кг и находиться в воздухе до 8 часов, преодолев за это время около 400 км.

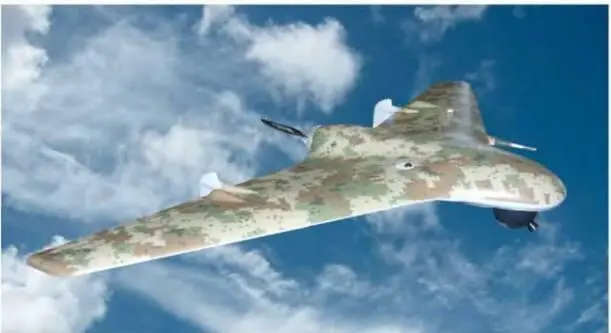

Рис. 3.29. БПЛА "ZALA 421-20"

ZALA 421-20 разработан, в первую очередь, для долговременного наблюдения, он может использоваться для охраны границ, мониторинга трубопроводов, морской разведки, мониторинга пожаров и др. Для ZALA 421-20 был специально рассчитан профиль и их жесткость для размещения внутри крыльев встроенных топливных баков.

Аппарат может эксплуатироваться в диапазоне температур -35..+40 °С. Полезная нагрузка может легко заменяться, в частности она может включать в себя гиростабилизированную камеру с плавным изменением угла поля зрения 360°. БПЛА ZALA 421- 20 может выполнять полностью автономный полет с использованием спутниковых систем GPS/GLONASS. Взлет: ручной или со взлетно-посадочной полосы. Посадка: взлетно-посадочная полоса, парашют или сеть.

Серия БПЛА "Элерон", выпускаемая ЗАО "Эникс" (г. Казань), включает в себя две модификации – Элерон-10СВ (среднего радиуса действия) и Элерон-3 СВ (ближнего радиуса действия). Министерство обороны запланировало покупку 17 комплексов "Элерон-3СВ" с 34 разведывательными беспилотниками в составе, поставка которых должна начаться уже в 2014 году.

Взлетная масса Элерон-ЗСВ – 4.3 кг, размах крыла – 1,47 м. Он способен подниматься на высоту до 5000 м, находиться в воздухе до 2 часов и лететь со скоростью 70-130 км/ч. На нем можно установить сменное оборудование для наблюдения, например, видеокамеры оптического или ИК-диапазона, ИК- излучатель, метеозонд, сбрасываемый контейнер, систему ретрансляции и постановки помех, фотоаппарат.

Рис. 3.30. БПЛА "Элерон-ЗСВ"

Одним из самых простых и доступных беспилотных комплексов, поступающих в распоряжение Вооруженных Сил, является комплекс на базе БПЛА "Груша" (рис.3.31) производства ООО "Ижмаш" – Беспилотные системы", на счету которого несколько типов БПЛА, отличающихся составом полезных нагрузок и радиусом боевого применения – 10, 15, 25 и 100 км.

"Груша" способна вести видеонаблюдение, находясь в воздухе до 75 минут. Её "потолок" – 3000 м над уровнем моря, взлетная масса – 2,4 кг, а максимальная дальность радиосвязи – 10 км. Крейсерская скорость БПЛА – 80 км/ч, максимальная – 120 км/ч. На борту БПЛА находятся две камеры с максимальным разрешением 720x576 рх и аэрофотоаппарат с разрешением 10 Мрх и четырехкратным оптическим зумом.

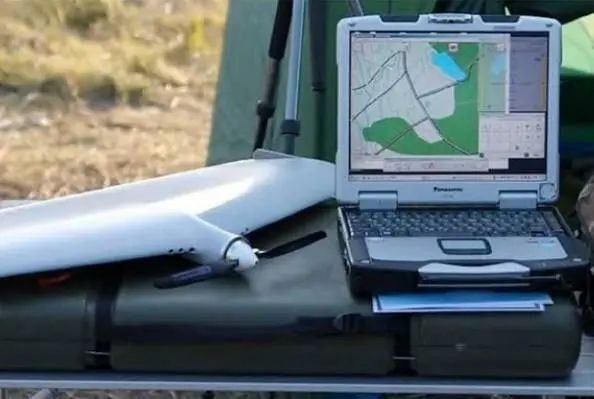

Рис. 3.31. Комплекс с БПЛА "Груша"

ЗАО "Аэрокон" (г. Жуковский Московской обл.) к 2012 г. разработала целую линейку БПЛА для комплексов воздушной разведки, наблюдения и мониторинга:

– "Инспектор-101" (взлётный вес 0,25 кг, размах крыла 0,3 м);

– "Инспектор-201" (взлётный вес 1,3 кг, размах крыла 0,8 м);

– "Инспектор-301" (взлётный вес 7 кг, размах крыла 1,5 м);

– "Инспектор-402" (взлётный вес 14 кг, размах крыла 4,0 м);

– "Инспектор-601" (взлётный вес 120 кг, размах крыла5Дм).

Все аппараты имеют хорошую аэродинамическую компоновку, в конструкциях широко использованы современные композиционные материалы (рис.3.32).

Конечно, аппараты отличаются по своему назначению и возможностям. Так, самый легкий из представленных аппаратов ("Инспектор-101") предназначен для оперативного и незаметного наблюдения окружающего пространства и отдельных объектов в стесненных условиях – в жилых и промышленных кварталах, в условиях сложного рельефа местности и т.д. Радиус его действия – 1500 м, время полета – 30-40 мин.
