Доменик Бреффор - Фокке-Вульф Fw 190, 1936-1945

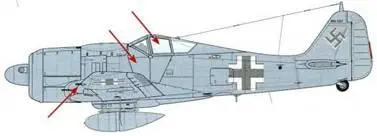

Fw 190A-8/R8 Rammjager

Штурмовая версия, специализированная для атаки четырехмоторных тяжелых бомбардировщиков. Дополнительная броневая защита расположенного в фюзеляже вооружения (4 мм внизу, 15 мм сзади), пушек МК 108 в центральной части плоскости крыла, их боекомплекта, кабины пилота (5 мм бронеплиты по бокам), лобового стекла и фонаря кабины. На месте прежних пушек в центральной части плоскости крыла установлены две 30-мм пушки RB/MK 108.

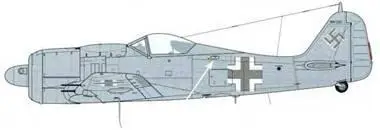

Fw190А-9

Новый, более крупный (на 1,5 дюйма {105}) масляный радиатор, 14-лопастный вместо 12-лопастного вентилятор охлаждения мотора. Дверца для обслуживания системы повышения мощности двигателя MW 50 – под фюзеляжем, за задней кромкой крыла.

R1: А. Установленная на заводе система FuG 16Е. Антенна под левым крылом. Использовалась для ведения группы самолетов при помощи системы радара «Y-Verfahren» (А-4 и А-5).

B. Две гондолы WB 151, установленные под крыльями, с двумя 20-мм пушками MG 151/20, с боекомплектом 145 снарядов каждая (А-6, А-7 и А-8).

R2: А. Одна пушка Rheinmetal Borsig МК 108, установленная под каждым крылом (А-4 и А-5).

B. Две 30-мм пушки RB/MK 108 с боекомплектом в 55 снарядов каждая, вместо установленных в центральной части плоскости крыла (А-6, А-7 и А-8).

R3: Гондола с одной 30-мм пушкой МК 108 под каждым крылом (А-6 и А-8).

R4: Система повышения мощности мотора GM1 (А-6 и А-8).

R5: Дополнительный топливный бак на 25 галлонов (114 л), установленный в фюзеляже (А-8).

R6: Пусковые ракетные установки WGR21 (21 см в длину). Внешние пушки демонтированы (от А-4 до А-8).

R7: Sturmjager с дополнительной броневой защитой расположенного в фюзеляже вооружения (4 мм внизу, 15 мм сзади), пушек МК 108 в центральной части плоскости крыла, их боекомплекта, кабины пилота (5 мм бронеплиты по бокам), лобового стекла (30 мм) и фонаря кабины (А-6, А-7 и А-8).

R8: Комбинация R2 (30-мм пушка) и R7 (бронезащита). Rammjager и Sturmbock (А-8 и А-9).

Rl1: Всепогодный истребитель (Schlechtwetterjager). С подогревом лобового стекла, радиостанцией FuG 125 и автопилотом PKS (А-8 и А-9).

R12: Комбинация R2 (пушка МК 108) и Rl 1 (всепогодный) с пламегасителями на пушках (А-8).

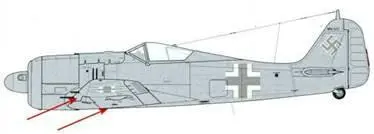

Fw 190F-1

Истребитель-бомбардировщик, основанный на модели A-4/U3. Пушка под центральной частью плоскости крыла демонтирована. Установлена подфюзеляжная стойка ЕТС 501 с адаптером ER 4, если это необходимо, для крепления бомб весом 110 фунтов (500 кг). На некоторых экземплярах на левом крыле устанавливалась посадочная фара. Дополнительная броневая защита (8 мм – за топливным баком в фюзеляже, 6 мм – под мотором, 5 мм – по обеим сторонам кабины пилота). Усиленный опорный механизм шасси, с учетом увеличения веса самолета и его полезной нагрузки.

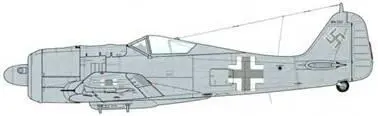

Fw 190f-2

Идентичен F-1, но базируется на модели A-5/U.

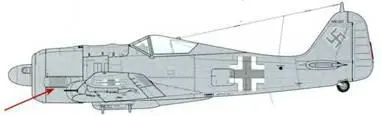

Fw 190f-2 «Тгор»

«Тропическая» версия, оснащенная дополнительными противопесочными фильтрами по обеим сторонам капота мотора.

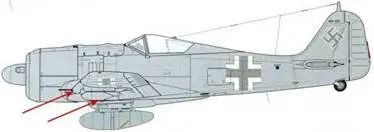

Fw 190f-3

Истребитель-бомбардировщик. Производился с мая 1943 г. по апрель 1944 г. Основан на модели А-5. Большинство самолетов были оснащены стойками ЕТС 50 под каждым крылом. Пушки под центральной частью плоскости крыла демонтированы.

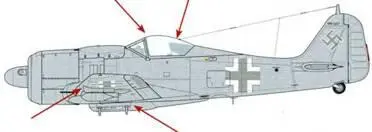

Fw 190F-8

Истребитель-бомбардировщик, базирующийся на модели А-8. Таких «Фридрихов» было выпущено больше всего. За исключением первых экземпляров этой серии, самолет оборудован округлым фонарем кабины и с подголовником кресла пилота, заключенным в обтекатель. Вооружение аналогично А-8, но пушки под центральной частью плоскости крыла демонтированы. Подфюзеляжная стойка ЕТС 501 несколько выдвинута вперед. Стойки под крыльями:

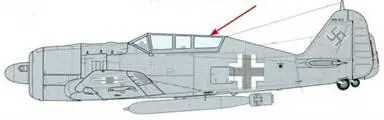

Fw 190s-5
