Несмотря на то что тетроды обладают хорошими усилительными свойствами, они не получили широкого распространения из-за одного очень неприятного явления — динатронного эффекта (рис. 68).

Рис. 68. Но и у тетрода есть недостаток: в моменты, когда мало напряжение на аноде, выбитые из него вторичные электроны устремляются к экранной сетке. Из-за этого резко уменьшается анодный ток и возрастает экранный (динатронный эффект).

Сущность этого явления состоит в том, что электроны, летящие к аноду, ударившись в него, выбивают из металла другие, так называемые вторичные электроны. В те моменты, когда напряжение на аноде мало, вторичные электроны, вылетев из анода, сразу же попадают «под влияние» положительного напряжения на экранной сетке и быстро двигаются к ней. В результате этого возрастает экранный и уменьшается анодный ток лампы, что нарушает нормальную работу каскада.

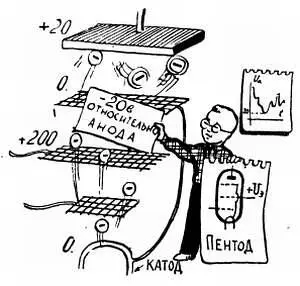

Для борьбы с динатронным эффектом рядом с анодом располагают еще один, по счету пятый, электрод — так называемую пентодную (антидинатронную) сетку, и, таким образом, получают пятиэлектродную лампу — пентод (рис. 69).

Рис. 69. Для борьбы с динатронным эффектом в лампу вводится еще одна — пентодная сетка, которая соединена с катодом. Благодаря этому на пентодной сетке действует «минус» относительно анода, и сетка отталкивает вторичные электроны обратно к аноду.

При монтаже приемника или усилителя пентодную сетку всегда соединяют с катодом лампы, а во многих типах ламп такое соединение осуществляется внутри баллона. Благодаря этому на пентодной сетке действует напряжение, отрицательное относительно анода: если на аноде «плюс» относительно катода, то, значит, на катоде, а следовательно, и на пентодной сетке — «минус» относительно анода. Это означает, что пентодная сетка отталкивает обратно к аноду вторичные электроны и препятствует возникновению динатронного эффекта.

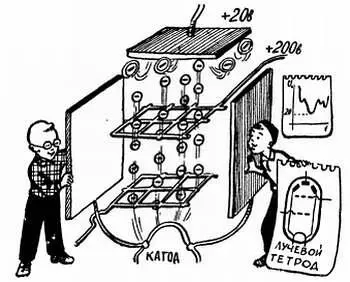

Существует и другой путь борьбы с динатронным эффектом. Определенным образом расположив сетки тетрода и установив вблизи анода металлические щитки (лучеобразующие пластины), можно добиться того, что электроны будут двигаться к аноду не «широким фронтом», а узкими пучками, лучами. Благодаря высокой концентрации электронов в этих лучах они как бы представляют собой проводники, идущие от катода. Эти «проводники», обладая отрицательным зарядом относительно анода, отталкивают к нему вторичные электроны. Лампы, устроенные подобным образом, называются лучевыми. Из них наиболее широкое распространение получил лучевой тетрод (рис. 70).

Рис. 70. Другой метод борьбы с динатронным эффектом — создание узких пучков (лучей) электронов, которые и будут возвращать на анод вторичные электроны.

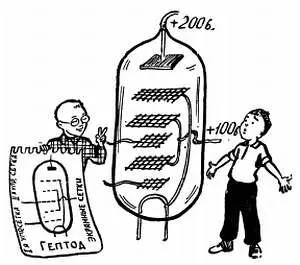

Кроме рассмотренных основных типов усилительных ламп, имеются еще лампы специального назначения, среди которых наиболее широко применяется гептод (семиэлектродная лампа) (рис. 71).

Рис. 71. В гептоде имеются две соединенные между собой экранные сетки и две отдельные управляющие сетки.

Это название происходит от слова «гепто» — «семь». В гептоде есть анод, катод, антидинатронная сетка, две управляющие и две экранные сетки — итого семь электродов. Наличие двух управляющих сеток позволяет управлять анодным током одновременно двумя напряжениями — такая необходимость встречается в супергетеродинном приемнике. Вторая экранная сетка расположена между управляющими сетками и ослабляет их взаимное влияние. Экранные сетки внутри баллона соединены между собой и имеют общий вывод.

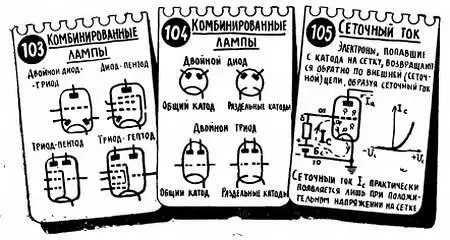

Широкое применение находят также и комбинированные лампы, где в одном баллоне размещаются две, три, а иногда и четыре различные лампы. Среди комбинированных ламп встречаются двойные триоды, триод-пентоды, триод-гептоды, двойные диоды, диод-пентоды и т. д. (листы 103, 104).

По своему устройству современная лампа совсем не похожа на наши упрощенные рисунки. Прежде всего, катод, как правило, расположен вертикально, а сетки и анод имеют форму цилиндров (иногда сильно сплющенных), окружающих катод. Да и сами сетки — это совсем не сетки, а спирали, каждая из которых навита на двух металлических стойках — траверсах (рис. 72, лист 109).
