В полупроводниковом триоде коллекторный ток изменяется потому, что под действием усиливаемого сигнала меняется количество зарядов, которые выходят из эмиттера и через базу попадают в коллекторную цепь. Если бы мы хотели таким же образом управлять анодным током в лампе, то нам пришлось бы пропустить усиливаемый ток через катод с тем, чтобы под действием этого тока изменялась температура катода, а следовательно, и количество вылетающих из него электронов. Конечно, такая система практически непригодна хотя бы потому, что усиливаемый сигнал обычно слишком слаб и не может нагреть катод. Кроме того, из-за тепловой инерции катода (на нагревание и остывание катода нужно некоторое время) изменение его температуры не будет поспевать за изменениями усиливаемого сигнала.

Для управления анодным током в лампу вводится третий электрод — металлическая сетка, которую располагают очень близко к катоду (рис. 63).

Рис. 63. Для управления анодным током в лампу вводится третий электрод — управляющая сетка.

Поэтому, если между сеткой и катодом действует даже небольшое напряжение, то оно очень сильно влияет на величину анодного тока: Во многих лампах достаточно подать на сетку отрицательное напряжение 5—10 в, которое отталкивает электроны обратно к катоду, чтобы анодный ток прекратился, несмотря на притягивающее действие довольно большого (обычно 50—250 в) положительного напряжения на аноде [10] Когда говорят о напряжении на каком-либо электроде лампы, например на сетке или аноде, то имеют в виду, что это напряжение измерено относительно катода. Иногда для краткости говорят «минус на сетке» или «плюс на аноде», имея в виду положительное или отрицательное напряжение на соответствующих электродах относительно катода. . В этом случае говорят, что лампа заперта сеточным напряжением.

Чем меньше отрицательное напряжение на сетке, тем слабее она отталкивает электроны, тем большее их количество, проскочив сетку, направляется к аноду, тем, следовательно, больше анодный ток. При положительных напряжениях на сетке она не только не мешает, но даже помогает движению электронов к аноду, увеличивая тем самым анодный ток.

Важно отметить, что при положительных напряжениях на сетке на нее будет попадать часть электронов, которые, пройдя внешнюю сеточную цепь, вернутся на катод (лист 105).

Иными словами, при положительных напряжениях на сетке в лампе возникает сеточный ток. График, показывающий, как изменяется анодный и сеточный ток при изменении напряжения на сетке, называется анодно-сеточной характеристикой лампы, а график, в котором имеется несколько кривых, снятых при различных анодных напряжениях, называется семейством характеристик (рис. 65, лист 112).

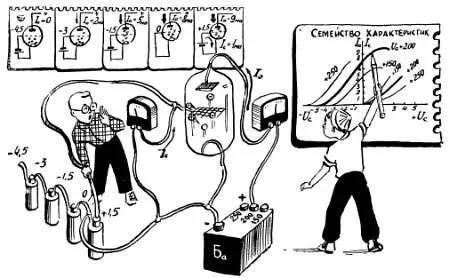

Рис. 65. Управляющая сетка расположена близко к катоду, и напряжение на ней сильно влияет на величину анодного тока. При положительных напряжениях на сетке на нее попадает часть электронов — появляется сеточный ток. (Для упрощения всех последующих рисунков батарея накала не рисуется.)

Если между сеткой и катодом будет действовать переменное напряжение усиливаемого сигнала, то оно вызовет соответствующие изменения анодного тока. Но изменяющийся анодный ток пока еще никакой пользы не приносит, так же как и не выполняет полезной работы двигающийся по шоссе пустой грузовик. Для того чтобы мощный двигатель грузовика, беспрерывно сжигающий бензин, выполнял какую-то полезную работу, нужно кузов этого автомобиля заполнить тяжелыми грузами.

Для того же, чтобы использовать энергию изменяющегося анодного тока электронной лампы, то есть выделить «мощную копию» усиливаемого сигнала, в анодную цепь лампы, так же как и в коллекторную цепь транзистора, включают нагрузку (рис. 64).

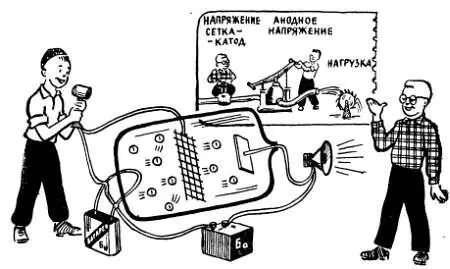

Рис. 64. Усиливаемый сигнал подводится к управляющей сетке лампы, точнее, между сеткой и катодом, а нагрузка обычно включается в анодную цепь (анодная нагрузка).

Нагрузка может представлять собой обычное сопротивление, громкоговоритель, колебательный контур, телефон и т. п. (лист 131). Проходя но нагрузке, анодный ток выделит на ней часть своей энергии. Эта энергия будет либо с помощью громкоговорителя или телефона сразу же преобразована в звуковые колебания, либо будет подвергаться дальнейшему усилению с помощью последующих ламп. Как уже говорилось, когда один каскад не дает достаточного усиления, то входной сигнал, несколько усиленный первым каскадом, перелается на второй, где он усиливается еще больше, со второго каскада усиливаемый сигнал поступает на третий, и т. д.
