Старая лампа 6Л7 и сравнительно новая 6А7 (лампа 6А7 в свое время имела еще ряд названий: 6SA7, 6А10 6А10C) предназначены для работы с отдельным гетеродином, то есть с гетеродином, выполненным на отдельной лампе, например на триоде. Поэтому в лампах 6Л7 и 6А7 триодной части нет и лишь имеются две управляющие сетки: на одну из них подается сигнал из входной цепи а к другой подводится высокочастотное напряжение от отдельного гетеродина.

Опыт эксплуатации лампы 6А7 показал, что она обладает хорошими качественными показателями, и были созданы схемы, позволяющие использовать лампу 6А7 в преобразователе частоты… без отдельного гетеродина. Одна из таких схем (первая схема на листе 178) получила очень широкое распространение, ее можно встретить в приемниках «Урал-52», «Урал-50», «Балтика», «Рекорд-57», «Рекорд-52», «Электросигнал-2», «Минск», «Москвич», «Рига-6», «Рига-10» и многих других. Именно эту схему мы применим и в нашем приемнике.

Для того чтобы создать положительную обратную связь, без которой, как известно, гетеродин не может работать, совсем не обязательно делать специальную катушку обратной связи. Можно включать контур в анодную цепь лампы и с этого же контура подать напряжение на управляющую сетку (напряжение обратной связи). Подобные схемы получили название трехточечных, потому что здесь к контуру подключены все три электрода лампы: анод, катод и управляющая сетка. Известны две основные трехточечные схемы: с индуктивной и емкостной обратной связью (лист 167). В первом случае напряжение положительной обратной связи подается на сетку с части витков контурной катушки, а во. втором случае — с делителя, который образован двумя контурными конденсаторами. В нашем приемнике гетеродин выполнен по трехточечной схеме с индуктивной обратной связью и с заземленным по высокой частоте анодом, роль которого выполняет экранная сетка лампы 6А7 (лист 178).

Мы уже отмечали, что для упрощения монтажа в качестве одной из цепей используют металлические шасси, монтажную панель приемника или общий «земляной» провод, а детали, соединенные с шасси, называют «заземленными». Во всех приемниках к шасси подключают «минус» выпрямителя и поэтому «заземляют» катоды всех ламп. Анодный ток лампы, как известно, состоит из постоянной и переменной составляющих, и заземлить катод для одной из них еще не значит заземлить его для другой. Так, например, когда в катодную цепь, то есть между катодом и шасси, мы включаем сопротивление, шунтированное конденсатором (лист 179), то заземляем катод только для переменной составляющей (как говорят обычно, катод заземлен по переменной составляющей). Для постоянной составляющей катод можно считать заземленным лишь условно, так как на сопротивлении R кaт , то есть между катодом и шасси, действует небольшое постоянное напряжение. Если же мы соединим катод с шасси через дроссель, то он (катод) окажется заземленным лишь по постоянному току, так как для переменного тока дроссель будет обладать большим сопротивлением.

Все, что мы говорили о заземленном катоде, можно отнести к аноду, экранной сетке и управляющей сетке. Так, например, анод практически никогда не бывает заземленным по постоянному току, так как на анод подается «плюс», а заземляется почти всегда «минус» анодного выпрямителя; чрезвычайно редко встречается анод, заземленный по переменному току, так как в анодную цепь, как правило, включается сопротивление нагрузки. Экранная сетка, наоборот, по переменному току всегда заземлена через блокировочный конденсатор С э .

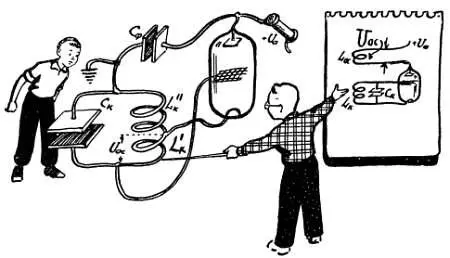

Упрощенная схема гетеродина нашего приемника приведена на рисунке 149.

Рис. 149. В преобразователе на лампе 6А7гетеродин собран по трехточечной схеме, где напряжение обратной связи подается на сетку с части витков контурной катушки, а анод (его роль выполняет экранная сетка) для высокочастотного тока заземлен через конденсатор.

Из этой схемы видно, что для переменного тока катод лампы не заземлен, так как соединен с шасси через часть контурной катушки L" к . Заземлен для переменного тока анод лампы (через конденсатор С ф ). Часть контура L" к включена между анодом и катодом (анодная нагрузка), а с части контура L' к снимается напряжение положительной обратной связи. Когда такая схема выполняется на лампе 6А7, то в гетеродине используется катод, одна из управляющих сеток (обычно первая) и экранная сетка, выполняющая «по совместительству» роль анода гетеродина. С этой «ролью» экранная сетка справляется прекрасно, так как на нее, так же как и на анод, подается постоянное напряжение, а по переменному току эта сетка заземлена через конденсатор С э (лист 178).
