Так же и напряжение, подводимое к конденсатору, не должно превышать величину, на которую он рассчитан, иначе произойдет пробой этого конденсатора (повреждение изолятора и короткое замыкание обкладок). Оба конца повышающей обмотки силового трансформатора окажутся замкнутыми через вентиль, в результате чего в цепи пойдет большой ток и трансформатор и вентиль, быстро перегревшись, выйдут из строя.

Следует заметить, что, когда возрастает ток в повышающей обмотке, увеличивается потребляемая трансформатором мощность, а следовательно, и ток в сетевой обмотке, куда включен предохранитель. Это значит, что в случае «пробоя» конденсатора фильтра мгновенно сгорит предохранитель и одна из самых дорогих деталей приемника — силовой трансформатор — будет спасен (конечно, лишь в том случае, если вы еще не успели заменить настоящий предохранитель толстым «жучком», рис. 148).

Рис. 148. Устанавливая вместо плавкого предохранителя более толстый провод, вы рискуете вывести из строя силовой трансформатор и ряд других деталей.

Обратите внимание на то, что в верхнем и нижнем рядах рисунка 147 изображены совершенно одинаковые баки и в то же время во втором случае пульсации намного меньше, а средний уровень воды заметно выше. А дело здесь в том, что бак, расположенный в нижнем ряду, доливается в два раза чаще, чем верхний, и поэтому уровень воды меняется весьма незначительно.

Рассуждая подобным образом, можно прийти к следующему выводу: чем чаще мы будем подзаряжать накопительный конденсатор фильтра С ф1 , тем больше будет выпрямленное напряжение и меньше будут его пульсации.

Но как можно увеличить частоту импульсов зарядного тока? Ведь не можем же мы изменить частоту переменного напряжения, которое подводится к вентилю — эта частота всегда равна 50 гц («частота сети»)!

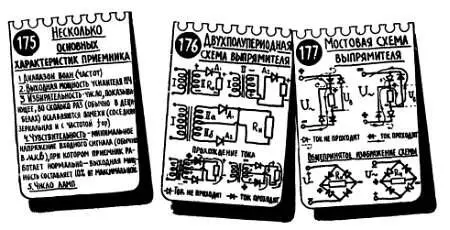

Оказывается, что есть другой путь. Чтобы подзаряжать конденсатор С ф1 не пятьдесят раз. в секунду, а сто раз, достаточно использовать напряжение второго полупериода, во время которого вентиль обычного однополупериодного выпрямителя тока не пропускает. Нам уже давно известно, что любой вентиль пропускает ток лишь во время положительных полупериодов переменного напряжения, а во время отрицательных полупериодов диод оказывается включенным в обратном направлении (или на аноде кенотрона оказывается «минус») и тока в цепи нет. Но ведь сами названия «положительный» и «отрицательный», которые мы присвоили полупериодам переменного напряжения, совершенно условны. Можно включить вентиль так, что он будет пропускать ток во время первого, третьего, пятого и других нечетных полупериодов. Если повернуть вентиль в обратную сторону (лист 176), ток через нагрузку будет протекать во время второго, четвертого, шестого и других четных полупериодов. Если же взять силовой трансформатор с двумя одинаковыми повышающими обмотками и два вентиля, то можно построить схему, где ток через нагрузку будет протекать в одну и ту же сторону как во время четных, так и во время нечетных полупериодов (лист 176).

Такой выпрямитель получил название двухполупериодного. Совершенно ясно, что в двухполупериодном выпрямителе подзарядка накопительного конденсатора будет происходить уже не пятьдесят, как это было в однополупериодном, а сто раз в секунду. При этом, как уже отмечалось, увеличится выпрямленное напряжение (обычно на 15–25 %) и заметно уменьшатся пульсации. Кроме того, при переходе на двухполупериодное выпрямление основная частота пульсаций увеличится вдвое. Это значит, что конденсаторы фильтра С ф1 и С ф2 легче будут замыкать на «землю» переменную составляющую выпрямленного тока, так как, чем больше частота, тем меньше емкостное сопротивление конденсаторов.

Есть у двухполупериодного выпрямителя и свои недостатки — для него нужно иметь два вентиля и две повышающие обмотки. Что касается двух вентилей, то это не так уж страшно, особенно в тех случаях, когда применяется кенотрон. Дело в том, что почти все кенотроны делают с двумя анодами и поэтому одной лампы вполне достаточно для двухполупериодного выпрямителя. Поскольку в таком выпрямителе катоды вентилей все равно соединяют вместе, то в большинстве двуханодных кенотронов делают один общий катод. Именно с этого общего катода на нагрузку подается «плюс» выпрямленного напряжения, то есть с катода кенотрона напряжение должно подаваться к анодным и экранным цепям усилительных ламп.
