Если при замыкании контура анодный ток лампы не возрастает (или напряжение на аноде не падает), то значит, гетеродин не работает. В этом случае нужно прежде всего попробовать поменять местами концы катушки обратной связи или контурной катушки. Если это не даст желаемых результатов, то следует несколько сблизить эти катушки. Поворачивая ротор конденсатора настройки, нужно добиться нормальной работы гетеродина во всем диапазоне частот.

При налаживании гетеродина можно столкнуться с таким неприятным явлением, как прерывистая генерация, которая проявляется в виде сильного «рокота», прослушиваемого в громкоговорителе. Для того чтобы прекратить прерывистую генерацию, нужно включить последовательно с конденсатором С 11 сопротивление величиной 50—200 ом, а также уменьшить расстояние между контурной катушкой и соответствующей катушкой обратной связи.

Выполняя все эти операции, нужно всегда проверять работу гетеродина на всем диапазоне: иногда может оказаться, что, чрезмерно раздвинув катушки, вы «сорвете» генерацию на каком-либо участке диапазона. Попутно укажем, что «прерывистая генерация» обычно наблюдается на коротковолновом участке диапазона, а «срыв» генерации — на длинноволновом участке. Последнее объясняется тем, что с уменьшением частоты ослабляется индуктивная связь между катушками.

Если нельзя добиться нормальной работы гетеродина указанными путями, то можно попытаться подобрать число витков катушки обратной связи и в самом крайнем случае величину сопротивлений R 2, R 6 и конденсатора С 11 .

Если гетеродин работает, то приемник должен сразу же принимать хотя бы одну-две станции — антенну следует временно подключить непосредственно к входному контуру, то есть к статору конденсатора С 5 . Приняв хотя бы одну станцию, следует сразу же подстроить в резонанс контуры ПЧ — сближением секций или с помощью сердечников, если они имеются. При этом можно ориентироваться на увеличение громкости приема (рис. 141, 142).

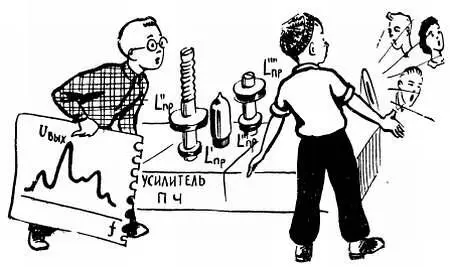

Рис. 141. Если контуры усилителя ПЧ даже немного расстроены один относительно другого, то приемник будет обладать очень плохой чувствительностью и избирательностью .

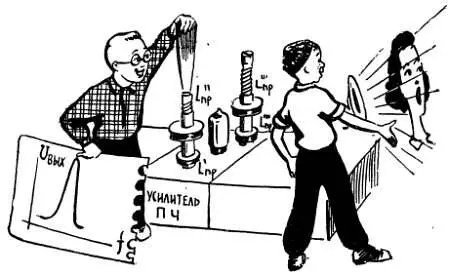

Рис. 142. По сигналу первой же принятой станции необходимо сразу подстроить фильтры ПЧ, добиваясь наибольшей громкости передачи.

На время настройки всех контуров приемника и в том числе контуров ПЧ необходимо отключить систему АРУ. Проще всего это сделать, замкнув накоротко конденсатор C 25 .

Наиболее сложным этапом налаживания супергетеродина является настройка входных и гетеродинных контуров и сопряжение их настроек. Настраивать эти контуры можно, ориентируясь на работающие радиостанции, пользуясь заранее начерченной шкалой (чертеж 6). Прежде всего нужно временно зашунтировать входной контур сопротивлением 10–20 ком (для того чтобы меньше проявлялись резонансные свойства этого контура).

Изменяя емкость подстроечных конденсаторов С 12, С 13 и С 14 и индуктивность катушек L 7,L 9 и L 11 , необходимо добиться, чтобы прием той или другой станции соответствовал шкале приемника (рис. 143, 144).

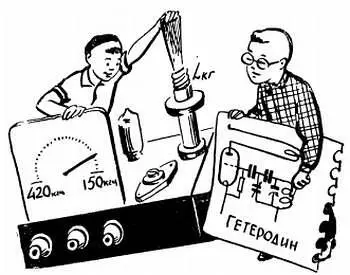

Рис. 143. Границы диапазона устанавливают с помощью заранее начерченной шкалы, подгоняя частоту гетеродина. При этом на низких частотах диапазона изменяют индуктивность контура (например, с помощью сердечника катушки).

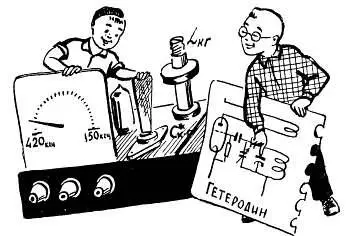

Рис. 144. На высших частотах диапазона изменяют начальную емкость контура (например, с помощью подстроенного конденсатора).

Частоту принимаемой станции можно узнать с помощью какого-нибудь фабричного приемника. Затем, сняв шунтирующее сопротивление со входного контура, нужно подстроить и его, ориентируясь на наибольшую громкость приема. Входной контур должен также перекрывать диапазон частот, указанный на шкале. В заключение добиваются наилучшего сопряжения настроек контуров, ориентируясь на станции, работающие в трех точках каждого диапазона — в середине и на краях (лист 168).
