Во время монтажа панелей ВЧ и ПЧ следует помнить, что все соединения высокочастотных цепей должны производиться кратчайшими путями. В частности, анод гептодной части Л 1 лучше всего соединить с катушкой L 13 , установленной на панели ПЧ, коротким проводником, помимо гребенок Г 1— Г 2 .

О налаживании супергетеродинного приемника очень подробно рассказано в статьях В. Короля «Налаживание супергетеродина», опубликованных в журналах «Радио» № 3 (стр. 47–50) и № 4 (стр. 45–47) за 1954 год. Кроме того, вопросам налаживания приемников посвящены книги В. В. Енютина «Налаживание радиоприемников», издательство ДОСААФ, 1958 г., Г. А. Сницерева «Измерения при ремонте и налаживании радиоприемников», Связьиздат, 1955 и др. Ниже мы остановимся лишь на основных этапах налаживания приемника без специальных измерительных приборов.

Перед тем как включать приемник в сеть, нужно внимательно проверить правильность соединения всех цепей и, прежде всего, убедиться в том, что цепи постоянного анодного напряжения не замкнуты на «землю» («землей» мы в дальнейшем будем называть общий провод, подключаемый к гнезду « 3»). Это можно сделать с помощью омметра, используя, например, авометр ТТ-1, Ц-20 и др., подключив его к конденсатору С 35 (выпрямитель). Если приемник собран правильно, омметр покажет сопротивление 50—100 ком, причем в момент подключения прибора можно будет отметить «бросок» стрелки, обусловленный зарядкой конденсаторов С 35 и С 34 от батареи омметра. Если же прибор покажет сопротивление менее 1–5 ком (иногда можно обнаружить даже короткое замыкание), то нужно проверить исправность конденсаторов развязки и еще раз внимательно просмотреть весь монтаж. Лишь после того как этот дефект устранен, можно включить приемник в сеть и измерить режимы ламп (рис. 139), предварительно, конечно, измерив напряжение сети: при пониженном напряжении сети режимы ламп могут значительно отличаться от указанных на схеме.

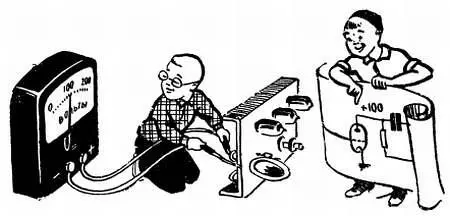

Рис. 139. Налаживание супергетеродина, как и всякого другого радиоустройства, следует начинать с тщательной проверки монтажа и режимов (напряжений на различных электродах ламп).

Напомним, что режимом лампы мы называем постоянные напряжения на ее электродах. Эти напряжения устанавливаются подбором соответствующих сопротивлений — R 4, R 7 и R 14 в цепях экранных сеток и R 15, R 18 в цепях катодов ламп. При подборе режимов не нужно стремиться к тому, чтобы они абсолютно точно соответствовали рекомендованным — изменение режимов на 5—10 % (а иногда и на 15–25 %) существенно не повлияет на работу приемника.

Если в вашем распоряжении нет специальных измерительных приборов — генератора сигналов и лампового вольтметра, то налаживание приемника следует начинать с гетеродина, добиваясь прежде всего его нормальной работы на. одном из диапазонов, например на коротких волнах (рис. 140).

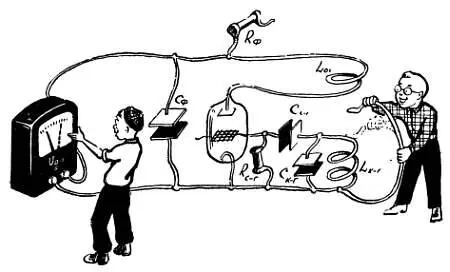

Рис. 140. Проверка работы гетеродина: если при коротком замыкании контура изменяется анодный ток лампы гетеродина (напряжение на аноде), значит, гетеродин работает.

Можно убедиться в наличии переменного напряжения на контуре гетеродина, замыкая этот контур конденсатором сравнительно большой емкости (0,001—0,1 мкф) или простым проводником. Если гетеродин работал нормально, то при коротком замыкании контура колебания в нем прекратятся, и вследствие этого практически исчезнет сеточный ток лампы, который возникал при положительных полупериодах переменного напряжения на сетке. Постоянная составляющая сеточного тока, проходя по сопротивлению R 2 , создает на нем напряжение отрицательного смещения (около 5—10 в). Поэтому при срыве колебаний вместе с сеточным током исчезает отрицательное смещение и резко возрастает анодный ток лампы. В этом можно убедиться, включив миллиамперметр, рассчитанный на измерение тока 10–20 ма последовательно с сопротивлением R 6 , или измеряя напряжение на аноде (точнее, на конденсаторе С 18 ). Чем больше анодный ток, тем больше падение напряжения на сопротивлении R 6 , тем меньше напряжение на аноде. Опытные любители обнаруживают срыв генерации посильным «щелчкам», которые слышны в громкоговорителе при замыкании контура гетеродина.
