Рудольф Сворень - Ваш радиоприемник

В данном случае действительно создается обходной путь для тока — в точке б ток разветвится — часть его пойдет по Л 2 , а часть — по Л 3 . При этом в каждой из двух параллельных ветвей ток окажется очень слабым, и обе лампочки практически светиться не будут. Но зато лампочка Л 1 будет гореть намного ярче, чем до подключения шунта ( Л 3 ). Дело в том, что общее сопротивление двух параллельно включенных лампочек вдвое меньше, чем одной, — включить две лампочки параллельно это то же самое, что взять одну с более толстой нитью. Ну, а раз сопротивление какого-нибудь участка цепи уменьшилось (в нашем случае это участок бв ), то на нем действует меньшая часть э. д. с. и поэтому возрастает напряжение, которое достается лампочке Л 1 .

Рис. 8

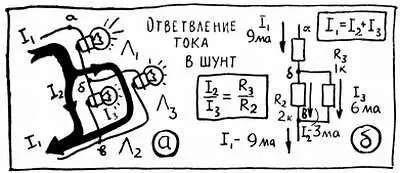

Между прочим, если бы сопротивление лампочек Л 2 и Л 3 было неодинаковым, то по ним пошел бы и разный по величине ток. При параллельном соединении всегда выполняется такое правило: чем меньше одно из сопротивлений, тем большая часть тока в него ответвится (рис. 8, б). Одним словом, ток старается идти по пути наименьшего сопротивления.

Закон Ома соблюдается не только для простейшей, но и для любой сложной цепи, а также для каждого ее участка в отдельности. Так, в частности, для того, чтобы определить общий ток, потребляемый от батареи, нужно прежде подсчитать общее сопротивление всей цепи, а затем производить вычисления как обычно — по закону Ома. Ток I в любом участке цепи можно также подсчитать по закону Ома, если известно напряжение U на этом участке и его сопротивление R .

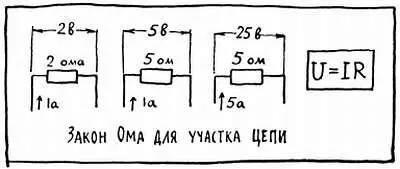

Отсюда можно сделать важный логический вывод: чем больше ток, проходящий по какому-нибудь сопротивлению, тем больше и действующее на нем напряжение (рис. 9).

Рис. 9

Это очень хорошо иллюстрируется предыдущим примером. Подключив третью лампочку, мы уменьшили сопротивление одного из последовательных участков цепи (участок бв ), а значит, и ее общее сопротивление. При этом естественно увеличился общий ток (закон Ома!) и, значит, увеличилось напряжение (иногда еще говорят: падение напряжения) на лампочке Л 1 , по которой этот общий ток проходит.

В заключение этой главы несколько слов о работе и мощности.

Мы с вами говорили, что э. д. с., а значит и напряжение на каком-либо участке цепи, характеризует ту силу, которая заставляет свободные заряды двигаться и таким образом создает электрический ток. Нужно признаться, что это не очень строгая формулировка — она скорее создает образ, чем дает четкое определение. Строго говоря, напряжение, или э. д. с., — это работа, которую сможет выполнить источник тока, перемещая заряды по цепи. Напомним, что единица работы в практической системе единиц — это джоуль (дж). Он соответствует поднятию груза в 102 г на высоту 1 м, то есть равен 0,102 килограммометра (кГм). Так вот, если, перемещая по цепи заряд в 1 к, источник выполняет работу в 1 дж, то э. д. с. такого источника равна одному вольту. Аналогично определяется и вольт напряжения на участке цепи. Совершенно ясно, что чем меньше силы, которые двигают заряд (первое определение), то есть чем меньше его работоспособность (второе определение), тем меньше и напряжение.

Мощность во всех случаях — это работа, отнесенная к единице времени. Единицей мощности служит ватт (вт), который показывает, какая работа в джоулях выполняется за одну секунду. Очень просто подсчитать мощность, выделяемую на каком-нибудь участке электрической цепи. Для этого нужно напряжение на этом участке умножить на величину проходящего по нему тока. Поскольку напряжение — работа в джоулях, которая приходится на один кулон, а ток в амперах — число кулонов за одну секунду, то произведение этих величии даст мощность в ваттах.

Мощность является характеристикой как генераторов, так и потребителей электрической энергии. В первом случае она говорит о том, что может дать генератор, чего можно от него ожидать. Во втором случае имеется в виду мощность, которую может поглотить тот или иной элемент цепи. Так, если к лампочке, рассчитанной на 200 вт, подвести 500 или даже 300 вт, то она перекалится и выйдет из строя. Точно так же существует предельно допустимая мощность, при которой обычное сопротивление еще в состоянии рассеять со своей поверхности выделяющееся в нем тепло. При большей мощности сопротивление сильно перегреется и в итоге сгорит.
