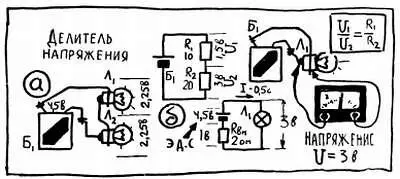

Сейчас настал момент ввести еще одно очень важное понятие — напряжение. Это та часть э. д. с., которая достается после дележа какому-нибудь участку цепи. В нашем случае на каждой лампочке действует напряжение 2,25 в (рис. 6, а), а если бы лампочек было три, то каждой из них досталось бы уже 1,5 в. Ну, а что будет, если собрать цепь из двух лампочек с разными сопротивлениями, например, одну с сопротивлением 10 ом, а другую 20 ом? На первой из них окажется напряжение 1,5 в, на второй — 3 в (рис. 6, б).

Рис. 6

* * *

ПОДСЧИТАЛИ — РАССМЕЯЛИСЬ

Перед нами простая задача. Электрическая лампочка с сопротивлением 405 ом нормально светится при токе 500 ма. На какую сеть рассчитана эта лампочка?

Расчет ведем по одной из формул закона Ома (рис. 5). Умножаем ток на сопротивление, то есть 500 на 405, и получаем… Вот это уже действительно смешно — по нашим расчетам, к лампочке нужно подвести напряжение 220 000 в! Неужели формула неверна?

Ошибку, конечно, допустили мы сами, причем ошибку грубую и смешную. Ток нужно было выразить просто в амперах или результат в милливольтах. Для того чтобы вы в дальнейшем не смеялись нал результатами своих расчетов, предлагаем вам табличку, где в вертикальных столбиках указаны «комплекты» единиц, которыми нужно пользоваться при расчетах по формулах закона Ома, а также при вычислениях мощности.

Если под руками нет этой таблички и вы встречаете затруднения в выборе единиц, то начинайте «от печки» — все величины выражайте в основных единицах: амперах, вольтах, омах, джоулях и ваттах.

* * *

Объясняется это очень просто. Ток во всех участках цепи должен быть одинаковым — сколько электронов вышло с «минуса», столько же должно войти в «плюс». Это условие обязательное. Если оно не выполняется, значит на одном из участков цепи заряды куда-то исчезают или, наоборот, откуда-то появляются. Ни то, ни другое, разумеется, невозможно. Для того чтобы ток во всей цепи был одинаковым, необходимо, чтобы на участках с большим сопротивлением заряды подталкивались с большей силой. Именно поэтому э. д. с. батареи автоматически распределяется так, что на участках с большим сопротивлением действует большая часть э. д. с. И еще один вывод, имеющий для нас большое практическое значение, — цепь из соединенных последовательно нескольких элементов фактически представляет собой делитель напряжения. Примером такого делителя может служить обычная елочная гирлянда, состоящая из большого числа низковольтных лампочек, соединенных последовательно.

Иногда делитель напряжения возникает помимо нашего желания. Вы, наверно, обращали внимание на то, что в карманном фонаре нормально горит лампочка, рассчитанная на 3,5 в, в то время как э. д. с. батарейки равна 4,5 в. То, что лампочка не только не сгорает, но даже не перекаливается, объясняется очень просто — напряжение на ней никогда не превышает 3,5–3,8 в. Куда же девается остальная часть э. д. с.?

Батарейка не только создает электродвижущую силу, но и частично расходует ее. Внутренние цепи батареи сами обладают сопротивлением, которое так и называется внутренним сопротивлением. Именно на нем теряется часть э. д. с. (рис. 6, б). Чем дольше работает батарея, тем больше ее внутреннее сопротивление (ничего не поделаешь — такова природа химических процессов, которые происходят в электролите и электродах). Из-за этого постепенно уменьшается напряжение, которое достается лампочке, она светится все более слабо.

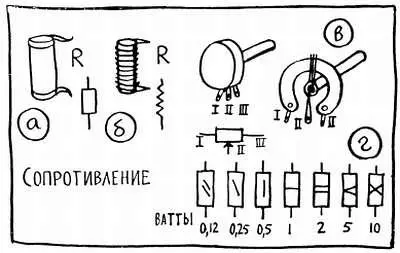

В радиоэлектронной аппаратуре очень часто возникает необходимость погасить какую-то часть имеющейся э. д. с., создать делитель напряжения. Для этой цели используются специальные детали — сопротивления. Они бывают разные — проволочные (рис. 7, б), непроволочные (рис. 7, а), постоянные (рис. 7, а, б), переменные (рис. 7, в), разной конструкции и размеров, рассчитанные на разную мощность (рис. 7, г).

Рис. 7

Переходим к следующему опыту. Давайте параллельно одной из двух лампочек, соединенных последовательно, подключим третью ( Л 3 , рис. 8, а). Параллельное соединение часто называют шунтированием. Шунтировать в переводе на русский язык означает создавать обходной, параллельный путь.
