Итак для передачи сообщений на большие расстояния звуковые волны непригодны. Во-первых, они слишком быстро растрачивают свою энергию, во-вторых, двигаются слишком медленно. Оба эти недостатка легко устраняются в линиях электрической связи, где переносчиком сообщений является электрический ток.

Простейшим представителем систем электросвязи может служить уже знакомый нам карманный фонарик. Установите батарейку и выключатель у себя на столе, а лампочку с помощью длинных проводов введите в комнату к своему товарищу, и действующая модель телеграфа готова. Стоит вам замкнуть выключатель, как в другой комнате тотчас же загорится лампочка. Это значит, что электрический сигнал достиг цели. Теперь остается договориться, на каком условном языке будут передаваться сообщения. Можно, например, замыкать цепь на короткие отрезки времени, посылать в линию, а значит и пропускать через лампочку импульсы тока. В этом случае появляется много различных способов кодировать сообщения. Условимся, например, так: одна вспышка лампочки означает «Приходи в гости», две вспышки — «Иду к тебе», три — «Не забудь, что завтра воскресенье, встречаемся на остановке троллейбуса и едем на стадион».

Есть другой путь, и вы его прекрасно знаете, — это азбука Морзе, или, как ее называют еще иначе, телеграфная азбука. В ней каждой букве, каждой цифре, каждому знаку препинания соответствует определенная комбинация коротких и длинных импульсов тока — точек и тире. Существует и другой распространенный код — код Бодо, в котором используются различные комбинации одних только точек и пауз между ними.

Телеграфная передача очень напоминает разговор с помощью двух переводчиков — сначала мы переводим слова на язык условных знаков — точек и тире, затем превращаем эти знаки в электрические сигналы, то есть, образно говоря, переводим их на электрический язык. В этом отношении телефон — система более простая и, конечно, более удобная. Здесь нет никаких промежуточных превращений — в электрический сигнал преобразуются сами звуковые волны, соответствующие тем или иным словам. Прибор, который осуществляет такой перевод на электрический язык, называется микрофоном.

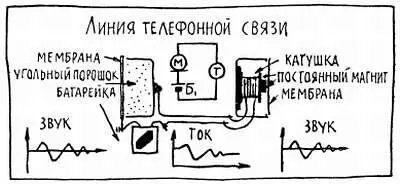

Чаще всего встречаются два типа микрофонов — угольный и электродинамический (динамический). Если не вдаваться в подробности, то можно сказать, что первый из них — это просто коробочка с угольным порошком, который с помощью двух плоских электродов включается в электрическую цепь последовательно с обычной батарейкой (рис. 12).

Рис. 12

Когда вы говорите перед микрофоном, то звуковые волны воздействуют на угольный порошок. Любое изменение звукового давления меняет плотность порошка, а с изменением плотности меняется и его электрическое сопротивление. Чем сильнее прижаты друг к другу крупинки угля, тем легче двигаться электрическим зарядам, тем, следовательно, меньше сопротивление порошка. Ну, а если меняется сопротивление цепи, то по закону Ома меняется и ток в ней. При этом изменение тока в точности повторяет все изменения сопротивления, а значит и все изменения звукового давления. Так, если на микрофон попадает звук с частотой 400 гц, то ток в цепи будет изменяться также с частотой 400 гц. Если произнести перед микрофоном какое-либо слово, а затем построить два графика — график звука и график тока в микрофонной цепи, то форма кривой на обоих графиках окажется одинаковой. Одним словом, микрофон в точности переводит звук на «электрический язык», создает своего рода электрическую копию звука.

Это преобразование нужно нам лишь для того, чтобы с помощью тока передать сообщение по проводам. Совершенно ясно, что на другом конце линии необходим еще один «переводчик» — нужно совершить обратное преобразование, то есть с помощью изменяющегося тока получить звук. Такой обратный перевод может совершить простейший прибор, в быту называемый наушником, а в литературе головным телефоном или просто телефоном.

Основой телефона являются две соединенные последовательно катушки с большим числом витков медного провода и сердечниками в виде постоянных магнитов. К катушкам, точнее к слегка выступающим сердечникам, прилегает тонкая стальная пластинка — мембрана. Когда по катушке телефона проходит ток, то сердечник дополнительно намагничивается и сильней притягивает к себе мембрану. В простейшей линии телефонной связи наушник (телефон) можно включить последовательно с микрофоном и батарейкой. В этом случае при изменении тока, который проходит через микрофон, меняется и ток в катушке телефона — во всех участках последовательной цепи течет один и тот же ток. При этом, естественно, меняется и сила притяжения мембраны к сердечнику, мембрана колеблется и создает звуковые волны. Все движения мембраны будут в точности следовать за изменениями тока в цепи. Если, например, ток в цепи изменяется с частотой 400 гц, то мембрана создаст звук, имеющий частоту также 400 гц. Достаточно точно сохранится и спектральный состав звука, хотя, откровенно говоря, в этом отношении телефон весьма далек от совершенства.
