Рудольф Сворень - Ваш радиоприемник

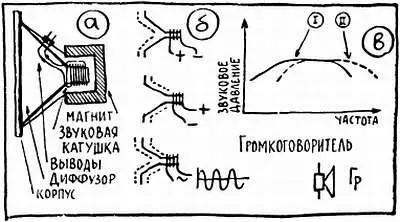

Кроме угольного микрофона и наушника, «переводчиками» могут служить более совершенные электродинамические системы — динамический микрофон и динамический громкоговоритель. Работают эти, казалось бы, разные приборы на одном и том же принципе и содержат одинаковые основные узлы. Это прежде всего сильный постоянный магнит, расположенная между его полюсами легкая катушка (ее обычно называют звуковой) с небольшим числом витков и прикрепленный к этой катушке диффузор, изготовленный из специального материала, очень напоминающего бумагу или тонкий картон (рис. 13).

Рис. 13

Еще в начале XIX века замечательный английский физик Фарадей открыл явление электромагнитной индукции, которое сейчас используется практически во всех типах электрогенераторов и двигателей. На этом явлении основана также работа электродинамического микрофона и громкоговорителя. Первый из них можно считать своеобразным генератором, второй — двигателем.

Явление электромагнитной индукции можно коротко описать так. Если в магнитное поле поместить проводник и затем каким-то образом менять это поле, то на концах проводника появится электродвижущая сила. Менять магнитное поле можно по-разному, в том числе, перемещая магнит относительно проводника или, что то же самое, перемещая проводник относительно магнита. Именно это и происходит в динамическом микрофоне. Под действием звуковых ваш диффузор микрофона колеблется. Вместе с диффузором движется в магнитном поле звуковая катушка, и в результате электромагнитной индукции на ней появляется э. д. с. При этом величина э. д. с. и характер ее изменения полностью определяются характером движения диффузора, то есть в конечном итоге звуковыми волнами. Таким образом, микрофон довольно точно «переводит» звук на «электрический язык», используя энергию звука, создает электрический ток. Этим микрофон и похож на генератор, который вырабатывает электрическую энергию также за счет механической работы, например работы, которую выполняет расширяющийся пар или падающая вода.

Громкоговоритель, как мы уже отмечали, похож на электродвигатель— к нему подводится электрическая энергия и он превращает ее в механическую работу, двигая диффузор.

Электромагнитная индукция — явление обратимое. При движении проводника в магнитном поле на нем наводится переменная э. д. с. и, наоборот, под действием переменной э. д. с. проводник начинает двигаться в магнитном поле. Последнее объясняется тем, что проводник, по которому течет ток, обладает магнитными свойствами (стр. 11) и поэтому взаимодействует с постоянным магнитом точно так же, как взаимодействуют друг с другом (притягиваются или отталкиваются) два магнита. В результате такого взаимодействия проводник, а в нашем случае это звуковая катушка, колеблется в магнитном поле, увлекает за собой диффузор, который и создает звуковые волны. Здесь, так же как и в микрофоне, сохраняется соответствие между звуком и током — звук будет своеобразной копией того переменного тока, который протекает в звуковой катушке громкоговорителя. Как сами видите, машина, которая создает голоса и даже имитирует целый симфонический оркестр, устроена довольно просто.

Вся сложность состоит в том, чтобы передать этой машине достаточно точный электрический «шаблон», по которому будет воспроизводиться нужный звук, то есть, проще говоря, подвести к звуковой катушке переменный ток необходимой формы, ну и конечно, достаточно сильный для того, чтобы, преодолевая сопротивление воздуха, двигать диффузор.

Два слова об обратимости. В ряде случаев динамический микрофон и громкоговоритель действительно могут заменить друг друга. Когда в продаже не было маленьких громкоговорителей для карманных приемников, радиолюбители с успехом использовали вместо них некоторые типы микрофонов. И наоборот, громкоговорителю иногда приходится работать вместо микрофона (стр. 150).

* * *

КОРОТКО и ЯСНО

Для того чтобы не загромождать схему длинными надписями, применяется система сокращенной записи величии сопротивлений и емкости конденсаторов.

Сопротивления.Когда сопротивление указано в омах, то просто пишут цифру без каких-либо дополнительных обозначений. Если возле цифры стоит обозначение ком , значит сопротивление выражено в килоомах . Десятичная дробь говорит, что величина сопротивления приведена в мегомах.
