Евгений Айсберг - Цветное телевидение?.. Это почти просто!

Н. — А для чего нужен триод Л 4 ?

Л. — Он выдает поднесущую (форма которой восстановлена клеш-фильтром) при постоянной амплитуде и при низком сопротивлении в блок цветности декодирующего устройства

Н. — Должно быть, этот блок дьявольски сложный…

Л. — Этот блок выполняет следующие функции: усиление и предварительное ограничение поднесущей, задержка сигнала на 64 мксек и поворот фазы (фазоинвертор с управляющим триггером), ограничение, частотное детектирование, коррекция предыскажений, матрицирование сигнала ( G — Y ), синхронизация и запирание канала цветности. Рассмотрим по очереди, как осуществляются эти функции.

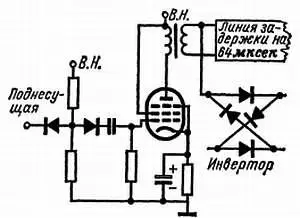

Изображенный на рис. 70 пентод усиливает поднесущую, которая до этого получила надлежащую форму в результате воздействия клеш-фильтра и ограничена по амплитуде двумя диодами, последовательно включенными в цепь сетки. Анод соединен через согласующее сопротивление трансформатора с линией задержки на 64 мксек, а кроме того, с одним из входов электронного инвертора, представляющего собой мостик из четырех диодов.

Рис. 70. Прежде чем попасть на пентод, поднесущая ограничивается по амплитуде двумя встречно включенными диодами.

Н. — Как сделать такую линию задержки? Если память мне не изменяет, количество индуктивно-емкостных элементов линии определяется произведением полосы пропускания на нужное время задержки, но ведь в нашем случае потребовалось бы колоссальное количество таких элементов.

Л. — Ты прав, если думаешь, что наша линия задержки сделана на таких элементах. На самом же деле в этом случае используется совершенно другая техника. Электромагнитные волны задержать очень трудно, так как они имеют очень большую скорость.

Н. — Действительно, ничто не может быть быстрее — ведь они распространяются со скоростью света 300 000 км/сек.

Л. — В вакууме. В системах задержки удается снизить их скорость. Но можно работать со значительно более медленными волнами, которые распространяются, например, со скоростью всего лишь в несколько километров в секунду.

Н. — Вот это да! Серьезная разница. Но как достигнуть такого результата?

Л. — А разве ты сам, Незнайкин, не знаешь медленные волны?

Н. — Конечно, например, звуковые волны.

Л. — Совершенно правильно, или, говоря в более общем виде, механические волны. Как известно, существуют определенные материалы, именуемые пьезоэлектрическими, которые изменяют свою форму под воздействием электричества.

Н. — Ты намекаешь на диффузоры громкоговорителей?

Л. — Они действительно отвечают приведенному определению, но это не материалы, а сделанные предметы Я же думал о кварце и о серии керамических материалов, как, например, некоторые поляризованные титанаты. Впрочем, происходящее в них явление обратимо: при механическом воздействии эти материалы становятся электрическими генераторами.

Н. — Я должен был о них подумать. Именно по этой причине делают генераторы с кварцевой стабилизацией, так как в механических кристаллических системах потери значительно меньшие, чем в электрических системах; следовательно, можно получить очень высокую добротность схемы.

Л. — Здесь мы не ищем добротности ради самой добротности, и пьезоэлектрические материалы используются лишь для преобразования электрической волны в механическую. На частоте поднесущей механические колебания представляют собой совершенно неслышимый ультразвук; ультразвук пропускают по стальному стержню длиной 20 см, на концах которого припаяны абсолютно идентичные пьезоэлектрические пластинки.

Н. — А разве можно припаять кварц на сталь?

Л. — Для этой цели используют титанат свинца, который имеет высокую точку Кюри.

Н. — О! Ты хочешь поместить в телевизор радиоактивные вещества. Но ведь это же очень опасно!!!
