г) Недостатки полосы пропускания

В системе SECAM ни при каких обстоятельствах не может возникать перекрестных помех между сигналами цветности. Недостаточная полоса пропускания, разумеется, вызывает снижение четкости изображения, но и в этом случае нет необходимости в более строгом ограничении, чем то, которому в обязательном порядке должен подвергаться сигнал под воздействием клеш-фильтра. При обычных неполадках («уставший» передатчик, плохо настроенный телевизор) изъян изображения будет едва заметен.

д) Повторные сигналы

Повторные сигналы оказывают влияние на цветное изображение, передаваемое по системе SECAM, несколько в большей мере, чем на черно-белое изображение.

е) Чувствительность к шумам

Тот факт, что девиация частоты по сравнению с максимальной частотой модуляции невелика, снижает помехозащищенность. Для устранения этого недостатка поднесущей в передатчике придают особую форму (см. об антиклеш-фильтре). Относительно низкая помехозащищенность сигналов цветности— один из основных недостатков системы SECAM. Прим. ред .)

Это означает, что в тех случаях, когда телевизор приходится устанавливать на краях зоны действия телепередатчика, целесообразно применять антенны с большим коэффициентом усиления.

4. ЗАКЛЮЧЕНИЕ О СИСТЕМЕ SECAM

Система SECAM обладает рядом положительных качеств; следует признать, что обслуживание профессиональной аппаратуры не вызывает особых проблем по сравнению с аналогичной аппаратурой для черно-белого телевидения (исключение, естественно, в том, что цветной аппаратуры больше) и что специфические для системы SECAM блоки телевизоров (т. е. блоки цветности декодирующего устройства) требуют меньше ремонта, потому что эти блоки проще, чем в телевизорах других систем.

Система SECAM очень долго разрабатывалась, и такие специалисты, как Анри де Франс, Кассань и Мелыииор, постоянно вносили в нее усовершенствования; эта система появилась в 1956 г., и за время ее существования было создано несколько все более совершенных вариантов. Описанная нами система называется SECAM III, no определению профессора Фагота, который также внес свой вклад в ее создание, это один из лучших вариантов. Система SECAM прошла продолжительную проверку в реальных условиях эксплуатации и официально принята в некоторых странах в качестве государственного стандарта.

Причина успеха также и в том (а это непременно нужно отметить), что система SECAM весьма проста. Простота системы представляет собой основной фактор экономичности и стабильности. Но, как говорил Христофор Колумб, «об этом нужно было подумать».

Ни одна из трех систем не безупречна, так как совершенство не характерно для нашего мира. В нормальных условиях эксплуатации все эти три системы обеспечивают примерно одинаковое воспроизведение изображений. Характеристики систем различаются лишь тогда, когда сигналы проходят канал связи или подвергаются консервации, где на них воздействуют помехи. Все это не должно помешать нам восхищаться чудесами изобретательности создателей NTSC, SECAM и PAL — в данном случае мы называем системы в хронологической последовательности их появления.

Благодаря приобретенным в результате усвоения предшествующих глав знаниям наши молодые друзья могут приступить к препарированию цветного телевизора. Изучая устройство телевизора, они поочередно рассмотрят следующие вопросы:

Усилитель промежуточной частоты. Линии задержки. Триггер. Ограничители. Генераторы. Видеоусилители. Устройство для запирания каналов цветности. Транзисторизация.

Незнайкин. — Мой дорогой друг, лекция профессора Радиоля меня очень заинтересовала. Но на мой взгляд, в ней кое-чего не хватает.

Любознайкин. — Мне кажется, я догадываюсь, чего именно, но сначала закончи свою мысль.

Н. — Ну хорошо, я получил много теоретических сведений о различных совместимых системах цветного телевидения и об их свойствах, а теперь мне хотелось бы, чтобы мы поближе занялись устройством наиболее интересного для нас телевизора, т. е. приемником системы SECAM (рис. 67).

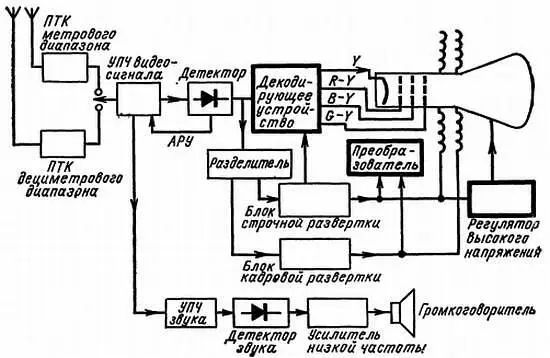

Рис. 67. Блок-схема телевизора системы SECAM.
