Евгений Айсберг - Цветное телевидение?.. Это почти просто!

Блоки, которых нет в черно-белом телевизоре и которые, следовательно наиболее характерны для цветного телевизора, обозначены жирными линиями.

Л. — Пойми хорошенько, что вчерашняя лекция преследовала информационные цели и была предназначена для очень широкой аудитории и поэтому профессор Радиоль не мог вдаваться в подробности.

Н. — Разумеется. Но вернемся к нашему телевизору; если не говорить о кинескопе, то цветной телевизор отличается от классического только своими блоками видеоканала.

Л. — Ты одновременно прав и неправ.

Н. — ???

Л. — Разумеется, с точки зрения теории до детектора в этих двух телевизорах нет никакой разницы. И тем не менее на практике разработчики должны принять некоторые меры предосторожности, например уже в усилителе промежуточной частоты.

Н. — Объясни, что ты хочешь этим сказать.

Л. — С удовольствием. В черно-белом телевидении форма частотной характеристики УПЧ на верхних частотах не очень критична: важно лишь, чтобы несущая звука была хорошо подавлена или, как часто говорят, «режектирована». А в цветном телевидении именно в этой зоне спектра телевизионного сигнала находится поднесущая; следовательно, частотная характеристика УПЧ не должна резко падать; желательно иметь во всей полосе цветности одинаковый коэффициент усиления.

Н. — Я думаю, что такой УПЧ трудно сделать.

Л. — Не совсем так. Ведь несущая звука отстоит от несущей изображения на 6,5 Мгц, а благодаря действию клеш-фильтра максимум энергии цветовой поднесущей расположен около частоты 4,43 Мгц. Таким образом, в спектре телевизионного сигнала имеется достаточное пространство, чтобы можно было правильно подавить несущую звука, не нарушая при этом полосы цветности. Я просто хотел сказать, что нужно сознательно учитывать это различие, такое же требование предъявляется и к автоматической регулировке усиления.

Н. — Иначе говоря, к АРУ.

Л. — Да. Необходимо помнить, что поднесущая в декодирующем устройстве ограничивается, и если детектированный видеосигнал окажется из-за недостаточно эффективной АРУ слишком слабым, то отношение яркость/цветность будет тоже слишком мало.

Н. — И, следовательно, насыщенность получится слишком большой. Значит, когда говорят, что система SECAM верно передает насыщенность цветов…

Л. — …исходят из предположения, что АРУ работает достаточно эффективно.

Н. — И даже более эффективно, чем в черно-белом телевизоре?

Л. — Да. А теперь, если ты не возражаешь, вернемся к декодирующему устройству (рис. 68).

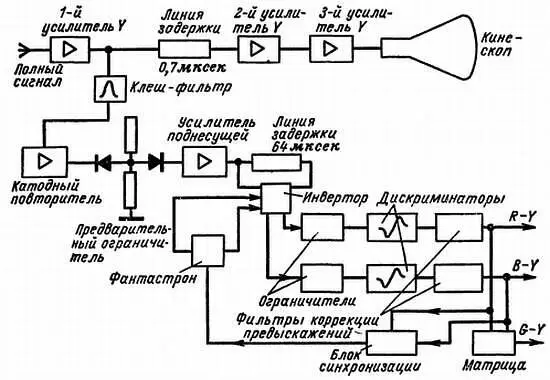

Рис. 68. Декодирующее устройство телевизора системы SECAM.

По схеме видно, что это довольно сложное устройство.

Н. — Какие функции оно выполняет, я уже понял. Можешь ли ты теперь объяснить мне, как оно работает?

Л. — Такая проблема, как схемное решение той или иной функции, относится к обшей радиотехнике. Если ты согласен, мы подробно и последовательно проанализируем схему декодирующего устройства. В самом общем виде оно состоит из двух частей: блока яркости и блока цветности.

Н. — Это вполне понятно, и мы можем не рассматривать блок яркости, так как это самый обычный видеоусилитель.

Л. — Ты ошибаешься, мой дорогой друг; блок яркости не совсем обычный видеоусилитель, так как он выполняет новые задачи, а в частности, он должен задержать информацию о яркости примерно на 0,7 мксек, чтобы она попала на экран телевизора одновременно с передаваемой узкой полосой информации о цветности.

Н. — Прости, но эту задержку вносит кодирующее устройство при передаче, а не декодирующее устройство телевизора.

Л. — Ты не ошибаешься: кодирующее устройство тоже имеет линию задержки в канале яркости. И на выходе этого кодирующего устройства информация о яркости и цветности находится в фазе. Однако это не освобождает от необходимости иметь линию задержки лишь для яркостного сигнала и в декодирующем устройстве телевизионного приемника.

Н. — А нельзя ли поставить в кодирующее устройство линию задержки вдвое большей длительности, чтобы сэкономить линию задержки в телевизоре?
