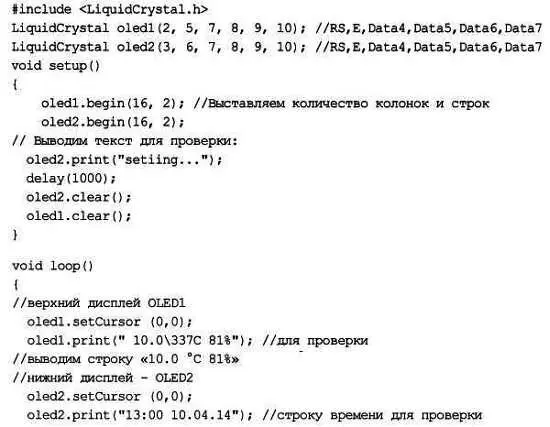

Таким образом, тестовая программа для двух дисплеев WEH001602В, подключенных согласно схеме на рис. 22.1, будет выглядеть следующим образом:

Модуль часов реального времени RTC на основе микросхемы DS-1307, предлагаемый в «Амперке», имеет один недостаток — к нему требуется батарейка редко встречающегося в продаже типоразмера CR1225, которую придется приобретать отдельно. Проблемой в дальнейшем это, однако, не станет: согласно спецификации, DS-1307 потребляют ток 0,5 мкА, так что в теории этой батарейки при ее емкости 48 мА-ч должно хватать примерно лет на десять — больше, чем ее гарантийный срок хранения. Надо учесть, что без установленной батарейки часы неработоспособны, и их не удастся даже запрограммировать.

Сам модуль представляет собой практически «голую» микросхему DS-1307 с установленными резисторами «подтяжки» для интерфейса 1 2С. К Arduino модуль подключается через штатные выводы аппаратного I 2C (TWI) MK AVR, т. е. через контакты платы Arduino А4 (SDA) и А5 (SCL). Доступ к этому интерфейсу реализован в стандартной библиотеке Wire.h, поставляемой вместе со средой Arduino IDE. Подробно об интерфейсе I 2С (другое название интерфейса: TWI, Two Wire Interface ) можно прочесть в моей книге [21], здесь мы только укажем, что к нему одновременно могут подключаться до 128 устройств (различаются они программно по индивидуальному адресу). Поэтому на схеме к тем же выводам подключен еще и барометр, который мы рассмотрим позднее.

* * *

Заметки на полях

Следует отметить, что существует очень много библиотек Arduino для работы с часами DS-1307, и большинство из них не используют аппаратный порт I 2C, предполагая подключение к другим цифровым выводам. Как рассказывается в моей книге [21], аппаратная реализация I 2C (TWI) в AVR действительно оставляет желать лучшего. Но в данном случае мы пойдем именно этим путем — наш барометр тоже применяет тот же способ, а, значит, мы можем сэкономить на выводах, подключив эти устройства к одному и тому же интерфейсу. Что же касается неудобств реализации интерфейса, то все трудности здесь скрыты от нас создателями библиотеки.

* * *

Библиотеку RTC можно скачать с официального сайта Seeed [44] См. http://www.seeedstudio.eom/wiki/File: RTCLibrary.zip . . Все взаимодействие программы с часами заключается в подключении библиотек ds1307.h и Wire.h , вызове функции инициализации clock.begin() и считывании показаний с помощью единственной функции clock.getTime() , которая обеспечивает обновление целого выводка скрытых переменных, таких как clock.hour, clock.minute и т. п. Потому основная проблема в программировании взаимодействия с часами не в том, чтобы периодически читать показания и выводить их на дисплей, а в том, как удобно и корректно организовать их начальную установку и периодическую коррекцию.

Привычную установку часов с помощью одной-двух кнопочек в современных условиях я считаю приемлемым методом только в случае самых простых радиолюбительских конструкций — подобных той, что рассматривалась в главе 20 . Так как там мы еще не изучали последовательный порт и другие коммуникационные возможности контроллеров, то и не умели организовать установку часов иным способом. В устройствах, ориентированных на практическое применение, заставлять пользователя жать на кнопочки после каждого сбоя в питании — признак либо лени, либо крайней безграмотности разработчика.

Самым, вероятно, прогрессивным способом установки и коррекции встроенных часов будет полная автоматизация этого процесса — подобно тому, как это делает Windows, периодически обновляя внутренние часы через Интернет незаметно для пользователя. В случае готового доступа в Интернет это просто, а вот для автономного прибора потребуются соответствующие беспроводные функции. Их можно организовать двояким способом: либо через службы точного времени (так устроены некоторые серийные метеостанции), либо через подключение GPS-модуля, имеющего доступ к сигналам точного времени по определению.

Существует модуль Arduino DCF77 radio clock receiver , ориентированный на прием радиосигналов служб точного времени (известных, как DCF77) [45] См. http://playground.arduino.cc/Code/DCF77 . . Способ имеет тот недостаток, что работает не везде, — так, модули, ориентированные на немецкий передатчик во Франкфурте-на-Майне, глохнут уже километрах в ста к востоку от Москвы. Как ни странно, но никаких серийно выпускаемых модулей (необязательно именно ориентированных на Arduino), предназначенных для приема сигналов российских служб точного времени, я так и не нашел — возможно, они просто неактуальны в связи с распространением спутниковых систем навигации.
