Если полностью избавиться от мусора при включении станции все-таки не удается (это, кроме всего прочего, зависит и от конкретного экземпляра индикатора), то поставьте на задней панели станции кнопку с двумя парами перекидных контактов, одной парой размыкающую линию питания индикатора при нажатии, а второй в это же время замыкающей на землю вывод Reset контроллера. При отладке все время дергать USB-кабель неудобно, но в этом случае можно просто выдергивать проводок питания индикатора с последующим перезапуском контроллера кнопкой Reset на плате. Описанный в главе 21 графический дисплей MT-12864J, у которого есть нормальный аппаратный перезапуск, таких сложностей не требует, — его вывод Reset просто соединяется с выводом Reset платы Arduino (как и показано на рис. 21.4).

* * *

Заметки на полях

Отмечу; что от одного «глюка» индикаторов WEH001602B мне так и не удалось избавиться: какую из двух строк в операторе setCursorсчитать строкой 0, а какую строкой 1 — почему-то это зависит от характера питания. При питании всей схемы от USB нулевой строкой преимущественно оказывается нижняя, а при питании от адаптера 7,5 В — всегда верхняя, что надо учитывать при программировании.

Далее нужно разобраться с русским языком — модели дисплеев с новым контроллером WS0010 русифицируются переключением кодовой таблицы, что в стандартной библиотеке LiquidCrystal не предусмотрено. Введением таких таблиц в фирме Winstar кардинально решили проблему национальных прошивок: 255 символов на все языки не хватает, а применение Unicode в восьмиразрядном контроллере весьма затруднено. Ранее в каждый регион приходилось поставлять дисплеи со своим языком, что вызывало понятные трудности у потребителя.

С контроллером WS0010 этого не требуется, в нем уже записаны четыре таблицы: ENGLISH_JAPANESE, две таблицы WESTERN EUROPEAN и ENGLISH_RUSSIAN. Выбор осуществляется переключением двух специальных битов FT (font table), которые в старом варианте просто не задействованы и не должны ничему мешать, — в силу чего отредактированная библиотека должна быть полностью совместима со старыми типами дисплеев. Если они все-таки мешать будут (автор, естественно, никакой гарантии дать не может), то придется использовать два варианта библиотеки или усложнять ее введением специальной функции установки font_table . Здесь же мы просто добавим одну лишнюю строку в тот же файл LiquidCrystal.срр.

Для объявления кириллической таблицы шрифтов найдите в файле начало функции void LiquidCrystal::begin . Там, внутри оператора if (lines > 1) , имеется строка номер 87: _displayfunction |= LCD_2Line; . Сразу после нее (перед замыкающей операторной скобкой «}») вставьте еще одну строку:

_displayfunction |= 0x02; //russian codetable

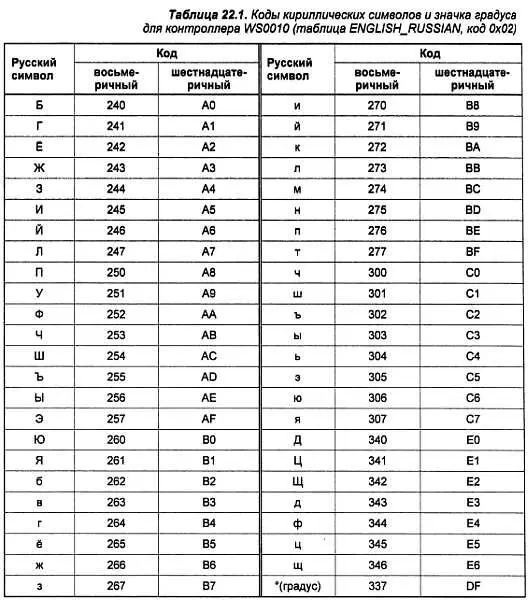

Она устанавливает биты FT в состояние 1:0, соответствующее таблице ENGLISH_RUSSIAN. Сами коды кириллических символов одинаковы и для старого варианта HD44780 с «прошитой» русской таблицей, и для нового WS0010 (табл. 22.1). Подогнать под кодировку UTF-8 здесь их не удастся (и исправить перечеркнутый ноль тоже). В отличие от таблицы ASCII, в этих таблицах указаны только кириллические символы, отличающиеся от английских, потому в функции print () совпадающие буквы в обоих языках можно указывать напрямую, как обычно, а кириллические придется вставлять указанием их числового кода.

В табл. 22.1 приведены шестнадцатеричные коды символов (в строке записываются с предваряющим \х ), а также восьмеричные. В тексте программ на основе и без того совершенно нечитаемого языка С, на мой взгляд, восьмеричные выглядят компактнее, потому что требуют одного лишь предваряющего обратного слэша.

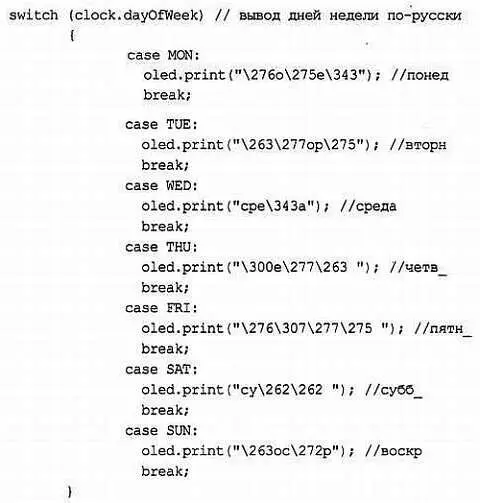

Обычные символы и коды можно писать вперемешку. Например, процедура замены английских названий дней недели на русские при выводе показаний часов DS1307 (см. далее) будет выглядеть, как показано в листинге далее. Сами часы выдают дни недели в цифровом виде, а соответствующие им англоязычные константы MON, TUE и т. п. уже определены в файле ds1307.h.

После подключения библиотеки LiquidCrystal к программе ее необходимо инициализировать, причем с указанием реальных контактов, к которым присоединяются выводы выбора индикатора RS, разрешения Е и линии данных. Индикаторы на базе HD44780 могут подключаться как по восьмипроводной, так и по четырехпроводной линии данных. Все реальные библиотеки в целях экономии числа соединений, естественно, выбирают второй способ. В нашем случае таких индикаторов два: четыре линии данных у них будут общие, а линии RS и Е различаются — ими мы будем обеспечивать выбор текущего дисплея.
