Расположение (цоколевка) выводов представлено на рис. 3.4.

Рис. 3.4. Цоколевка (расположение выводов) оптопары АОУ163А

В этой типовой схеме элементы R и С являются цепью защиты симистора, а нагрузка подключается вместо R огр, последовательно с симистором.

Эта типовая схема включения взята с сайта http://www.may.ru/otcomp/optorele/docs/lprac.pdf.

Можно подобрать и другую, более мощную оптопару — для управления силовыми цепями, к примеру МОС3030, МОС3063 или аналогичную, по тому же принципу.

Но здесь кроятся интересные особенности.

Если собрать схему согласно рис. 3.4, то есть на вход оптопары (выводы 1 и 2 — вход согласно рис. 2.38) подключить параллельно мигающему светодиоду, а выход (выводы 4 и 6 — безотносительно полярности) — к силовой цепи (рис. 3.5), то устройство работает некорректно: включается по звуковому сигналу от микроконтроллера видеорегистратора и остается во включенном состоянии. И основная причина явления здесь не в стабилизационной цепи VD2, С1.

Рис. 3.5. Подключение симисторной оптопары МОС3063без дополнительного симистора

Это подтверждается тем, что если собрать дополнение к такой схеме с добавочным симистором ТС106-10 (как вариант ТС112-16) — в соответствии с рис. 3.5, тогда устройство будет работать нормально и безупречно управлять мощной нагрузкой. Надо понимать, что мощная нагрузка (к примеру, электролампа) в цепи ТС 106 подключается последовательно с ним.

Цифровой электронный таймер BND-50/SG1, имеющий 8 различных программ и встроенный автономный источник питания, достиг, наконец, прилавков розничной торговой сети.

Учитывая небольшую стоимость (400 рублей), радиолюбители с удовольствием применяют это многофункциональное устройство в быту. Однако не все знают, что таймер может применяться не только по прямому назначению, но и в большой вариативности — для управления работой видеокамер, установленных как снаружи, так и внутри помещения. Эти особенности рассмотрены ниже.

Внешний вид цифрового таймера BND-50/SG1 представлен на рис. 3.6.

Рис. 3.6. Внешний вид цифрового таймера

В верхней части корпуса таймера имеется светодиод красного цвета, который индицирует включенное состояние нагрузки. Если открутить два винта на обратной стороне корпуса таймера, получим доступ к электронной «начинке» устройства, она представлена на рис. 3.7.

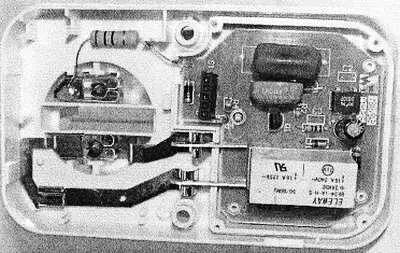

Рис. 3.7. Вид на внутреннюю начинку цифрового таймера

Таймер имеет встроенный дисковый Ni-Mh аккумулятор с номинальным напряжением 1,2 В энергоемкостью 70 мА/ч. Благодаря ему электронная схема продолжает отсчет времени, даже если отключат электроэнергию.

При подключенном вновь напряжении осветительной сети 220 В встроенный аккумулятор подзаряжается в течение 50–60 мин до максимальной емкости.

Внимание, важно!

Перед первым включением или после длительного хранения рекомендуется включить таймер в сеть 220 В на 3–4 часа, для того чтобы внутренний аккумулятор зарядился.

Элементы устройства смонтированы на двух печатных платах, которые соединяются между собой с помощью 5-контактного разъема (обозначение на плате S1).

Плата 1 — электронное исполнительное устройство (рис. 3.7). На ней расположены электромагнитное реле, 5-контактный разъем S1, встроенный аккумулятор, выпрямитель и стабилизатор напряжения (выполненные по бестрансформаторной схеме), ограничительные резисторы, сглаживающие конденсаторы и усилитель тока на биполярном транзисторе. Плата 2 (блока отсчета и программирования) представлена на рис. 3.8.

Рис. 3.8. Печатная плата блока отсчета времени и программирования

На плате расположены микросхема таймера (в залитом каплевидном корпусе) с электрическими элементами и ответная часть штырькового разъема, соединяющая две платы устройства.
