Н. — Вот это да, Любознайкин! Так ты свободно плаваешь на вершинах высших сфер философии!
Электронно-лучевые трубки
Л. — Незнайкин, для начала мне очень хотелось, чтобы ты дал мне определение вершины сферы. Затем, если уж плавать, то я предпочел бы ровную поверхность воды. Но успокойся, когда я говорю о нематериальном исполнительном элементе, я имею в виду такой элемент, в котором ничто материальное не движется (свет в известной мере подходит под этот случай). [16] Речь идет об отсутствии механически подвижных частей. ( Прим. ред .)
В настоящую минуту я всего лишь имею в виду осциллографическую электронно-лучевую трубку, в которой исполнительное устройство (им в этом случае служит электрическое поле, создаваемое выходным напряжением осциллографа) воздействует только на электроны.
Н. — Да, но электроны вполне материальны!
Л. — Ты так считаешь? Вот тебе ведро, ступай набери электронов!
Н. — Я хотел сказать, что они составная часть материи. Что же ты собираешься делать с этими электронами?
Л. — Я возьму специальную трубку и так сконцентрирую вылетающие с катода электроны, чтобы они в виде узкого пучка попадали точно в заданное место днища колбы, покрытого, как ты знаешь, слоем флюоресцирующего состава, который светится при попадании на него электронов. Созданное таким образом световое пятно мы можем перемещать в любую сторону с помощью электрических полей, создаваемых внутри трубки отклоняющими пластинами.
Н. — Послушай, Любознайкин, я очень хорошо знаю эту систему и не думаю, что здесь ты можешь рассказать мне что-нибудь новое.
Л. — Стоит тебе немного познакомиться с каким-либо вопросом, как у тебя немедленно складывается впечатление, что ты уже досконально изучил всю проблему. А ведь об электронном осциллографе можно так много рассказать. Но для начала я позволю себе спросить тебя, как бы ты стал делать осциллограф на одних транзисторах (разумеется, за исключением самой электронно-лучевой трубки)?
Н. — О! В этом случае нужно взять хорошие транзисторы, выдерживающие достаточно высокие напряжения, и собрать усилители и генераторы развертки по более или менее обычным схемам.
Высокочувствительные трубки
Л. — Согласен. Но признайся, что твои транзисторы с трудом выдержат на коллекторах напряжение более 40 или 50 в, особенно при необходимости отдать некоторую мощность, а именно такие условия складываются, когда необходимо получить значительную полосу пропускания. При использовании обычной электронно-лучевой трубки с чувствительностью к отклонению 0,3 мм!в выходное напряжение такого усилителя может сместить световое пятно не более чем на 20 мм. Воспользовавшись симметричной схемой, можно увеличить максимальное отклонение луча вдвое, но я не рекомендую тебе заставлять транзисторы работать при напряжении 60 в. Лучше всего остановиться на обычном для транзисторов напряжении, а именно на 20 в, но в этом случае тебе придется в лупу следить за перемещением твоего светлого пятна по экрану.
Н. — Я признал бы положение безвыходным, если бы не привык видеть, как ты решаешь, казалось бы, неразрешимые проблемы. И поэтому я жду чуда.
Л. — Благодарю тебя за доверие. Но здесь дело не в чуде, а в значительном техническом прогрессе электронно-лучевых трубок. Конструкторам удалось после отклонения электронного луча многократно ускорить электроны луча электрическим полем, создаваемым напоминающим спираль анодом, нанесенным на внутренней поверхности раструба колбы (рис. 112).

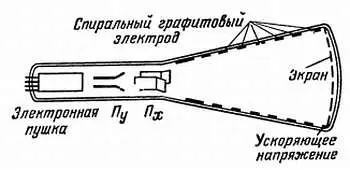

Рис 112. В электронно-лучевой трубке с послеускорением вылетевшие из пушки и направленные отклоняющими пластинами электроны затем многократно ускоряются электрическим полем, создаваемым в трубке послеускоряющим высоким напряжением, приложенным к спиральному графитовому электроду.
Это наряду с усовершенствованием конструкции отклоняющих электродов позволило повысить чувствительность электронного луча к отклонению до 5 мм/в и даже больше. В этих условиях, используя транзисторы при нормальном для них напряжении питания, можно очень легко заставить луч перемещаться по всему экрану трубки.
