Л. — О да, и целое множество! В первую очередь следует сказать об ионных лампах, в которых через газ пропускают поток ионов. Такая система неизмеримо лучше лампы накаливания способна воспроизводить быстрые изменения света. Именно такая лампа используется для передачи фотографий на расстояние по методу, который изобрел Эдуард Белин. В честь этого инженера фототелеграфию во Франции называют белинографией .

Передаваемая фотография укрепляется на равномерно вращающемся цилиндре (рис. 110), строго определенная частота вращения которого задается кварцем. Фотоэлемент Ф просматривает изображение вдоль линии пересечения плоскости, перпендикулярной оси цилиндра с его поверхностью, а точнее по спирали, выписываемой на цилиндре точкой, просматриваемой фотоэлементом, который медленно перемещается параллельно оси цилиндра.

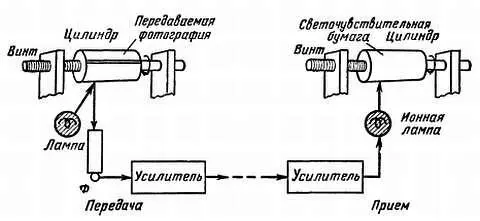

Рис. 110. При передаче документа по фототелеграфу его укрепляют на цилиндре, который вращается и одновременно медленно перемещается вдоль своей оси перед фотоэлементом; благодаря такому движению цилиндра фотоэлемент точку за точкой просматривает весь документ. На приемной стороне лампы переменной яркости свечения воспроизводят документ на светочувствительной бумаге, двигающейся перед ней точно так же, как передаваемый документ движется перед фотоэлементом.

Н. — Дорогой Любознайкин, ты совершенно напрасно объясняешь так подробно. Этот тип разложения изображения настолько напоминает обычное телевидение, что мне все очевидно.

Л. — Тем лучше. Созданный фотоэлементом сигнал передается по телефонной линии; на приемной стороне после соответствующего усиления сигнал подается в ионную лампу, которая создает более или менее яркое пятнышко света на приемном цилиндре. Этот цилиндр абсолютно идентичен цилиндру на передающем конце, но вместо фотографии на нем укреплена чистая фотобумага, из-за чего он помещен в темную камеру. Приемный цилиндр вращается с такой же частотой, что и передающий (здесь полагаются на высокую точность и стабильность кварца). С помощью соответствующего синхронизирующего сигнала движение приемного барабана происходит в фазе с движением передающего барабана. Световое пятно перемещается по линии, параллельной оси цилиндра, с такой же частотой, что и фотоэлемент на передающем конце. После завершения приема бумагу с цилиндра проявляют и получают готовую фотографию.

Н. — Но одну штуку я здесь совсем не понимаю. Некогда, рассказывая о телевидении, ты неоднократно подчеркивал, что для передачи изображения необходима гигантская полоса пропускания, измеряемая в мегагерцах. А теперь ты говоришь мне о передаче изображения по телефонной линии. Этого я понять не могу.

Л. — В телевидении каждое изображение (его там называют кадром) передается за 1/25 долю секунды. Передача фотографии по методу Эдуарда Белина продолжается от 7 до 15 мин. Как ты видишь, можно значительно сократить полосу пропускания и поэтому воспользоваться телефонной линией.

Н. — Согласен, но точность воспроизведения получается весьма относительной. Теперь мне понятно, почему телефотографии, которые мы время от времени видим в газетах, отличаются таким плохим качеством.

Л. — Фототелеграф, Незнайкин, здесь ни при чем. Я могу показать тебе одновременно оригинал и копию, полученную с него на расстоянии 600 км, и я не убежден, что даже с лупой тебе удастся найти, которая из них копия. Дело в том, что по фототелеграфу обычно передают сверхсрочную информацию и в типографиях с них очень ускоренным способом изготовляют клише, что и приводит к большим искажениям в газетах.

Н. — Хорошо, теперь я не буду плохо отзываться о телефотографиях. Но скажи мне, Любознайкин, нельзя ли получать свет другим способом?

Л. — О, конечно можно. Я расскажу тебе о многообещающем способе; я имею в виду лазер, название которого образовано из первых букв его определения на английском языке ( Liqht Amplification by Stimylated Emission of Radiation ).

H. — Я кое-что слышал об этом приборе, мне даже сказали, что им можно создавать лучи смерти.

Л. — Как я вижу, Незнайкин, ты черпаешь свои знания в падкой на сенсации прессе. Не исключена возможность, что в отдаленном будущем кое-что из таких сообщений, к сожалению, окажется правдой. На сегодня лазер может дать прекрасно сфокусированный световой луч, который благодаря его острой направленности можно посылать на очень большие расстояния. Лазер несколько напоминает ультразвуковой генератор, о котором мы уже говорили. Основой прибора служит прозрачный стержень из материала типа рубина.
