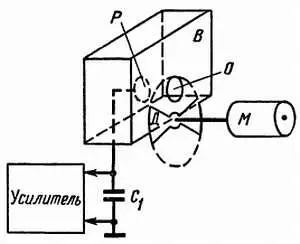

Рис. 10. В ящик Впомещен металлический элемент Р, расположенный перед отверстием О, открывающимся лишь в моменты, когда вращающийся диск Доткрывает его. Таким образом модулируется воздействие электрического поля на Р.

Н. — В принципе это несколько напоминает мне метод, применяемый одним из моих друзей, работающим на циклотроне…

Л. — У него дома есть циклотрон???

Н. — Да нет, в Научно-исследовательском центре в г. Орсей. Там для измерения поля магнита используется небольшая катушка, помещенная на конце палки и вращаемая двигателем. Мой приятель замеряет наводимый в этой катушке ток.

Л. — Действительно, это классическая система для измерения постоянных магнитных полей. Впрочем, можно поступить иначе. Как ты знаешь, сталь и ферриты (магнитные окислы железа, имеющие структуру керамики) обладают одним свойством, которое обычно считается неприятным: они насыщаются в магнитном поле. Следовательно, достаточно поместить в магнитное поле стальной или ферритовый стержень, насыщение будет изменять магнитную проницаемость (стержень концентрирует магнитные силовые линии и повышает коэффициент самоиндукции катушки, в которую он введен). И теперь остается лишь определить эту проницаемость, для чего нужно просто измерить коэффициент самоиндукции катушки, надетой на стержень, и мы будем знать напряженность магнитного поля.

Н. — Но скажи мне, ведь если магнитное поле будет переменным, то это внесет порядочный хаос в твою систему с вращающейся катушкой или с переменным током, который ты несомненно используешь для измерения коэффициента самоиндукции?

Л. — Дорогой Незнайкин, ты просто ищешь трудности. При переменном магнитном поле катушку оставляют неподвижной и измеряют наведенное в ней напряжение.

Н. — Действительно, это проще. Итак, подведем итоги: ты говорил мне о преобразователях постоянного напряжения (вибропреобразователях), о преобразователях очень высокого напряжения (резистивных или емкостных делителях напряжения), о преобразователях электрических или магнитных полей (вращающейся катушке или насыщающемся феррите). О чем же ты расскажешь мне теперь?

Л. — Я полагаю, что было бы интересно поговорить о преобразователях, чувствительных к механическим воздействиям.

Н. — Мне представляется, что силу можно измерить электрическим методом. Если изучаемую силу приложить к проволоке, на конце которой укреплена пружина, то в зависимости от величины силы пружина растянется больше или меньше. Если эту проволоку обернуть вокруг оси потенциометра, то с помощью электрических измерений можно определить, на сколько повернулась ось потенциометра.

Л. — Незнайкин, ты положительно находишься в прекрасной форме! Твою систему, правда в несколько измененном виде, часто используют: потенциометр заменен ползунком, скользящим по проволоке, имеющей высокое удельное сопротивление и намотанной на прямом стержне; при такой конструкции нет необходимости обматывать нить вокруг оси и ее привязывают непосредственно к ползунку.

Источник постоянного напряжения (рис. 11) подключен к описанному переменному резистору, а вольтметр V , соединенный с одним выводом этого резистора и ползунком, позволяет определить место, занимаемое последним, а следовательно, и определить силу через соответствующее напряжение. Но существует и другой, получивший очень широкое распространение тип преобразователя силы: проволочный тензометрический преобразователь.

Рис. 11. В зависимости от величины приложенной силы Fползунок потенциометра больше или меньше перемещается влево, благодаря этому величину силы можно определить по показаниям вольтметра V.
