Жан-Поль Эймишен - Электроника?.. Нет ничего проще!

Н. — Название меня заинтриговало, но это должно быть дьявольски сложно!

Л. — Сложно лишь название. Видишь ли, Незнайкин, сопротивление проволоки изменяется, когда эту проволоку растягивают.

Н. — А! Теперь я понимаю, почему говорят: «Не тяните за выводы резисторов в приемнике», ведь это изменило бы сопротивление резисторов и…

Л. — О! Причина совсем не в этом. Прежде всего изменения сопротивления, о которых я говорил, составляют всего лишь несколько тысячных долей его первоначальной величины (максимум 0,5 %), а кроме того, эти изменения происходят по известному закону и только у резисторов, сделанных из металлической проволоки. Совет, который тебе дали и который я считаю очень разумным, имеет целью предотвратить механическое повреждение используемых для монтажа аппаратуры резисторов. Посмотри, наши измерительные резисторы сделаны из очень тонкой проволоки, укрепленной в виде зигзага на кусочке бумаги (рис. 12).

Рис. 12. Тензометрический преобразователь представляет собой проволоку с высоким электрическим сопротивлением, уложенную в виде зигзага и прикрепленную к листу бумаги.

Это приспособление наклеивают на деталь (обычно металлическую), которая подвергается воздействию силы, вызывающей деформацию, приводящую к внутренним напряжениям. Если деталь подвергается растяжению, то участок, где наклеен измерительный резистор, удлиняется; это же происходит с резистором, и его сопротивление изменяется.

Н. — Любознайкин, но это совсем не годится! Ты говоришь мне о металлической детали…

Л. — Необязательно, это только наиболее распространенный случай.

Н. — Если бы ты сказал мне о резине, я охотно допустил бы, что она деформируется под воздействием силы, но о металле этого сказать нельзя.

Л. — Посмотри на этот металлический стержень; он совершенно прямой, если его держать вертикально. А теперь я перевожу его в горизонтальное положение и один конец зажимаю в тисках; ты видишь, что стержень прогнулся. Теперь ты вынужден признать, что расположенные сверху волокна металла удлинились, а расположенные внизу — укоротились.

Н. — Тебе не следовало говорить мне этого! Теперь, проходя по мосту, я всегда буду думать, что детали его настила удлиняются под моим весом.

Л. — До тех пор, пока ты не заставишь их превысить предел эластичности, их удлинение остается строго пропорциональным вызывающей его силе, и опасаться совершенно нечего. Мост рассчитан на большие нагрузки. А кроме того, к счастью для нашего преобразователя, провод которого без риска обрыва может удлиниться не больше чем на долю процента, удлинение изучаемой детали очень мало.

Н. — Допускаю, но меня беспокоит другое: ты мне сказал, что изменение сопротивления не превышает 0,5 %, а такое ничтожное изменение несомненно нельзя заметить по стрелке омметра.

Л. — Разумеется, поэтому в этом случае пользуются не омметром. Измерения производят с помощью схемы, наводящей ужас на многих студентов последних курсов, ибо они не понимают простоты — моста Уитстона.

Н. — О, опять этот ужас! Я никогда не понимал этого отвратительного сооружения: четыре уравнения с четырьмя неизвестными…

Л. — Мы поступим иначе. Посмотри на схему, изображенную на рис. 13. Что это такое?

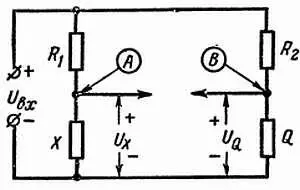

Рис. 13. Мост Уитстонасостоит всего лишь из двух делителей напряжения. Напряжение между точками Аи Вравно нулю, когда мост сбалансирован ( U х= U Q).

Н. — Здесь нет ничего таинственного: батарея и два делителя напряжения.
