Жан-Поль Эймишен - Электроника?.. Нет ничего проще!

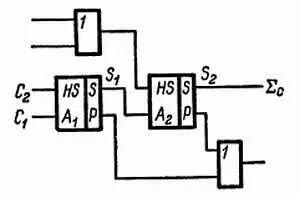

На рис. 132 я изобразил для тебя устройство последующего звена сумматора. Все последующие каскады, начиная с каскада четверок ( с ), устроены совершенно одинаково. Как ты видишь, параллельный сумматор не очень прост, но назвать его очень сложным все же нельзя.

Рис. 132. Каскад четверок того же сумматора.

Н. — Что же тогда можно назвать сложным? Да меня бросает в дрожь, как только я вспомню, что каждый из прямоугольников, скромно названных тобой буквой А , представляет собой схему с рис. 129, в которой каждый квадратик обозначает самостоятельную схему, состоящую из нескольких транзисторов, диодов и резисторов.

Л. — Не волнуйся, Незнайкин. Системы для выполнения арифметических вычислений всегда состоят из большого количества одинаковых и относительно простых устройств, которые в свою очередь распадаются на еще более простые узлы. Но как бы то ни было, сумматор, структурная схема которого изображена на рис. 131 и 132, способен мгновенно выдать сумму двух «параллельных» чисел, поданных одно за другим на его входы.

Н. — А если мы захотим сложить числа, представленные в последовательной форме?

Л. — В этом случае следует взять аналогичное устройство, используя только два элемента А , один элемент ИЛИ для выдачи переносимых в следующий разряд единиц и одну запоминающую схему, служащую для приема переносимых из предыдущего разряда единиц, например из разряда двоек в каскаде сложения четверок. Конструкция этого устройства относительно проста, но ее описание отвлекло бы нас от основной темы. Необходимо отметить, что последовательный сумматор состоит из меньшего количества деталей, но он обладает серьезным недостатком — необходимостью запоминать выходящее последовательное число. А в сумматоре, изображенном на рис. 131 и 132, ответ выдается незамедлительно (не требуется ждать, пока пройдут все цифры последовательного числа) и поступает на выход сразу же после подачи на входы слагаемых параллельных чисел.

Н. — Хорошо, теперь я более или менее умею складывать. Но скажи, пожалуйста, как производят вычитание?

Л. — Обычно проблему обходят. Предположи, что нам нужно из числа А вычесть число В . Для начала к А прибавляем одну единицу, а затем прибавляют противоположное В число (его также называют дополнением к В ) и при этом сложении не учитывают переноса.

Н. — Что ты называешь противоположным В числом?

Л. — Очень просто, это число, которое получается из числа В , если все его нули заменить единицами, а все его единицы нулями. Число В меньше А , и поэтому слева к нему нужно дописать несколько цифр. При преобразовании числа В в противоположное ему число все нули превращаются в единицы. Возьмем для большей наглядности числовой пример. Предположим, что А равно 101 101, (т. е. 45), а В равно 1011.

Н. — Иначе говоря, одиннадцати.

Л. — Браво, Незнайкин. Ты очень хорошо усвоил двоичную систему счисления. Следовательно, число В мы должны записать в следующем виде:

001 011,

чтобы оно, как и число А , состояло из шести знаков. В результате преобразования его в противоположное ему число получаем:

110 100.

А теперь позволь мне, Незнайкин, задать тебе один вопрос: что мы получим, если это противоположное число прибавим к числу В ?

Н. — Я думаю, что это сложение не представляет труда везде, где в одном из чисел стоит 1, в другом числе стоит нуль. Поэтому сумма этих двух чисел будет равна шестизначному числу, где все цифры 1, т. е. мы получим 111111.

Л. — Браво, совершенно верно! А теперь прибавь к полученному результату одну единицу.

Н. — Хорошо, если я прибавлю эту единицу, то сумма единиц даст нам нуль. Я переношу 1 в следующий разряд, прибавив ее к имеющейся здесь 1, я должен записать нуль на месте двоек и запомнить 1… Хм, очень любопытно, в итоге я получу 1000000.
