Рис. 127. Обозначение элемента НЕ, который выдает напряжение на выходе, когда на входе напряжения нет, и наоборот.
Этот элемент дает напряжение на выходе, когда на его входе нет напряжения, и не дает выходного напряжения, когда на его вход подается напряжение. Такую схему можно получить, если входное напряжение А подавать на катушку реле, с нормально замкнутого контакта которого на выход схемы подается положительное напряжение.
Логические элементы без реле
Н. — Твои элементы представляются мне достаточно простыми, но я сожалею о наличии в них реле. Должно быть, имеется возможность заменить их какими-нибудь компонентами, способными работать быстрее.
Л. — Ты прав. Описанные мной элементы, использующие реле, предназначены только для того, чтобы ты хорошо понял принцип работы этих логических элементов. Если тебе нужен пример, то логический элемент (рис. 127) можно с успехом реализовать с помощью электронной схемы, изображенной на рис. 128.
Рис. 128. Схема элемента НЕна одном транзисторе.
Как ты видишь, при подаче в точку А потенциала +Е (который рассматривается как наличие напряжения) транзистор запирается и выходное напряжение S становится равным нулю. В том случае, когда точка А замкнута на корпус (отсутствие напряжения на входе), по включенному в цепь базы резистору сопротивлением 10 ком протекает ток. Если коэффициент усиления этого транзистора по току превышает 10 (а это вполне нормально), то транзистор находится в режиме насыщения, и протекающий ток создаст на его коллекторе (т. е. на выходе S ) потенциал, близкий к +Е . Имеется также возможность сделать на транзисторах довольно простые элементы И и ИЛИ.
Объединения логических элементов
Л. — Не беспокойся. Возможности этих элементов становятся большими, стоит только собрать их в достаточном количестве. Чтобы привести пример, построим схему, которая позволит нам складывать двоичные числа. Как ты сам убедился, при сложении двоичных чисел возможны три результата: нуль, если обе цифры равны нулю; единица, если одна из слагаемых цифр единица; нуль (и перенос единицы в следующий разряд), если обе слагаемые цифры единицы.
Мы попробуем так объединить элементы, чтобы полученное устройство давало выходное напряжение при приложении напряжения на один или на другой вход, но не давало при одновременной подаче напряжения на оба входа.
Н. — В этом случае элемент ИЛИ нас не устроит.
Л. — Правильно, одного этого элемента будет недостаточно. Но посмотри на схему, изображенную на рис. 129.

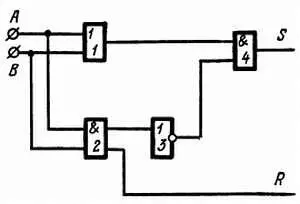

Рис. 129. Объединение логических элементов, носящее название « исключающее ИЛИ» (без выхода R) или полусумматора (с выходом Sи R). Устройство дает напряжение на выходе, когда имеется напряжение на входе Аили на входе В, но не одновременно на обоих входах.
Напряжения А и В одновременно подаются на элемент ИЛИ ( 1 ) и на элемент И ( 2 ). Как ты видишь, на выходе элемента И я поместил элемент НЕ ( 3 ). На входе этого элемента НЕ я получу единицу. Исключение будет лишь в том случае, если на входе всего устройства одновременно присутствуют напряжения А и В , ибо только при этом условии элемент И ( 2 ) дает выходное напряжение.
Н. — До сих пор я все понял без труда.
Л. — Остальное не сложнее. На выходе элемента ИЛИ ( 1 ) напряжение будет, когда оно имеется на входе А или на входе В или одновременно на обоих. А теперь посмотри, как ведет себя элемент И ( 4 ). Этот элемент не получит напряжения на свой нижний вход только в том случае, когда напряжение подается одновременно на входы А и В всего устройства. Во всех трех других случаях (напряжение в точках А и В равны нулю, напряжение в А равно нулю и присутствует в точке В , напряжение присутствует в А и равно нулю в точке В ) на нижний вход элемента И ( 4 ) напряжение подается.
