На первый ряд катода подаются импульсы с крутым фронтом и пологим срезом, а на второй ряд — импульсы с пологим передним фронтом и еще более пологим срезом. Таким образом, удается заставлять ионизированную зону перескакивать с одного основного катода на следующий, проходя при этом через расположенные между ними два вспомогательных катода. Эта система кажется более сложной, но она обладает одним ценным свойством: меняя, можно заставить лампу считать в обычном или в обратном порядке.

Н. — Мне кажется, что это скорее неудобство, чем ценное свойство. Меня с детства приучили считать, прибавляя по единице к уже имеющемуся числу: 1, 2, 3, 4 и т. д.

Л. — Да, это и называют счетом. Но в некоторых случаях полезно иметь устройство, способное «считать назад». С помощью такого способа можно, например, производить вычитание. Первую партию импульсов счетчик считает, как обычно, а вторую партию обратным счетом, и после этой операции счетчик покажет разность.

Декатрон с двумя рядами вторичных катодов годится для решения такой задачи, тогда как более простой по конструкции декатрон, изображенный на рис. 119, может чередовать свои показания только в одном направлении.

Н. — Ну, а теперь ты описал все способы счета?

Л. — О, далеко нет! Сейчас я, не вдаваясь в подробности, так как это увело бы нас слишком далеко, кратко расскажу еще о нескольких устройствах. Прежде всего следует сказать об электронно-лучевой трубке с ламинарным (слоистым) лучом.

Это электронно-лучевая трубка особой конструкции, в которой подвергающийся воздействию отклоняющих пластин электронный луч попадает на экран, позволяющий определить место попадания луча. Этот луч проходит через маску с отверстиями (рис. 122) таким образом, что ток луча изменяется в зависимости от положения луча по довольно сложному закону, позволяющему с помощью простого резистора, включенного последовательно с анодом, получить 10 устойчивых положений для луча. При подаче импульсов с крутым фронтом и пологим срезом луч перескакивает с одного положения на следующее.

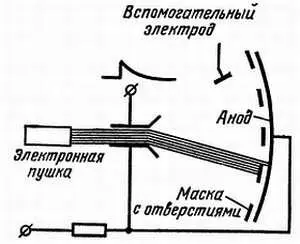

Рис. 122. В электронно-лучевой трубке с ламинарным лучом электронный луч по пути к аноду проходит через маску с отверстиями. Анод соединен с отклоняющей пластиной, что придает характеристике анодного тока в зависимости от анодного напряжения форму ломаной линии, что при питании анода через соответствующий резистор позволяет получить для электронного луча десять устойчивых положений. Воздействуя на другую отклоняющую пластину сигналами с крутым фронтом и пологим срезом, можно заставить луч переходить с одного устойчивого положения на следующее.

Когда луч перескакивает в десятое устойчивое положение, часть его электронов попадает на небольшой вспомогательный электрод, который подает импульс на следующую счетную трубку и возвращает луч первой счетной трубки на нуль. Эта система без особых трудностей может работать на частотах до 30 кгц. С помощью специальных схем удается повысить рабочую частоту трубки до 1 Мгц. Эти трубки невелики по размерам. Наиболее распространенная трубка такого типа имеет диаметр 35 мм и высоту 65 мм. Такие трубки дают интересные и экономичные решения, но я должен признать, что используются они все меньше и меньше.

Н. — Досадно. Ведь это чисто электронное устройство элегантнее систем с ионизированным газом.

Л. — Имеются также очень интересные газоразрядные лампы, в частности тиратроны с холодным катодом. Это небольшие неоновые лампы, снабженные специальным поджигающим электродом (рис. 123).

Рис. 123. В тиратроне с холодным катодом имеется электрод поджига (пусковой электрод); подача на этот электрод очень небольшого тока может вызвать появление разряда между катодом и анодом.

На этих лампах можно собрать схемы с десятью состояниями равновесия (на каждую такую схему требуется 10 ламп). Одно из ценных качеств этих схем заключается в том, что они сами показывают свое состояние: одна из десяти ламп находится в ионизированном состоянии и светится красным цветом. Эта система позволяет считать импульсы с частотой не выше нескольких килогерц, но она отличается простотой и используется в некоторых типах радиоэлектронной аппаратуры промышленного назначения.
