Н. — А какой катод К' «облагодетельствует» ионизация? Ведь ей представляется десять на выбор.

Л. — Нет, имеется только одна возможность: изогнутый кончик второго катода 5' уже находится в зоне ионизации основного катода 5 , поэтому именно этот вторичный катод ионизация и предпочтет всем другим. Тогда ионизированная зона перейдет на вторичный катод 5' , но долго она там не задержится. По окончании отрицательного импульса, приложенного к катодам К' , они вновь обретут свой традиционный потенциал +20 в. Ионизация вновь будет стремиться перейти на один из основных катодов К . В наиболее благоприятных условиях для этого оказывается основной катод с номером 6 , так как его изогнутый кончик находится в ионизированной зоне, окружающей вторичный катод 5' .

Как ты видишь, при каждом импульсе, посланном на вспомогательные катоды К' , ионизированная зона перескакивает с одного основного катода на следующий. А так как эта зона благодаря излучаемому свету хорошо видна, достаточно взглянуть на лампу с переднего торца по направлению оси кольцевого анода, чтобы узнать количество полученных ею импульсов. Снаружи вокруг лампы установлено кольцо, на котором по окружности, примерно как на циферблате часов, нанесены цифры от 0 до 9.

Н. — Твоя система исключительно разумно сделана: лампа не только считает импульсы, но и наглядно обозначает результат счета. Но я плохо представляю, как заставить лампу после каждого десятка импульсов давать импульс для управления следующей лампой.

Л. — Для этого достаточно с одного из основных катодов К сделать отдельный выход. Этот выход соединяется с корпусом через небольшой резистор R (рис. 120), на выводах которого появляется небольшое положительное напряжение, когда разряд поступает на выведенный катод. Это положительное напряжение подается на базу транзистора, что порождает на его коллекторе отрицательный импульс, передаваемый следующему декатрону.

Н. — Но эта система мне нравится больше твоих декад. Она значительно проще, и в ней используется только одна лампа.

Л. — Но не забудь, что для управления вторичными катодами К' все же требуется один транзистор-усилитель. Часто для получения хорошо откалиброванного импульса используют даже два транзистора, включенных по схеме с одним устойчивым состоянием. Впрочем, необходимо отмстить, что декатрон, выгодно отличающийся от рассмотренных ранее счетчиков определенной простотой, существенно уступает им по быстродействию. Наиболее распространенные модели декатронов работают на частотах до сотни килогерц, что уже очень хорошо. Некоторые специальные модели декатронов, заполненные водородом, способны работать на частотах до 1 Мгц. Но водород дает очень слабое свечение и часто приходится пользоваться специальной системой индикации. Эти лампы отличаются небольшими размерами: диаметр около 18 мм и длина 40 мм. Часто 10 основных катодов К снабжаются отдельными выводами для индикации показаний декатрона с помощью транзисторных усилителей и цифровой индикаторной лампы.

Н. — Ты меня серьезно опечалил — только что рассказал о таком простом устройстве и сразу же ввел бездну усложнений.

Л. — Мы должны признать, Незнайкин, что очень большое количество способов построения счетных декад доказывает, что безупречного решения пока еще не нашли. Попутно хочу сказать тебе о существовании других типов декатронов, которые были созданы раньше уже описанного мною. В одной из таких ламп катоды представляют собой маленькие прямые стерженьки; в лампе имеется не один, а два ряда вторичных катодов К' и К" (рис. 121).

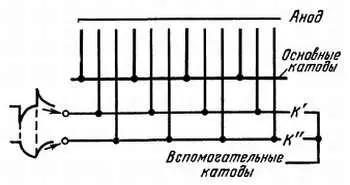

Рис. 121. В декатроне с двумя рядами вспомогательных катодов направление движения ионизированной зоны по кругу задается сигналами, приложенными к этим катодам: на катоды К'подаются прямоугольные сигналы, пропущенные через дифференцирующую схему, а на катоды К"— прямоугольные сигналы, пропущенные через интегрирующую схему.
