ЭДС шума (при токе 100 мкА, в полосе 10 Гц — 10 кГц)… 120 мкВ

Долговременная нестабильность (при токе 100 мкА и температуре 25 ±0,1 °C)… 20 ppm за 1000 час

Температурный коэффициент (при токе 100 мкА)… 150 ррт/°С

Чуть более дорогие, но и более стабильные устройства типа LT 1009 компании Linear Technology и REF 25 Z компании GEC Plessey также формируют опорное напряжение 2,5 В, но с точностью, соответственно, 0,2 % и 1 %.

Отметим также некоторые компоненты, родственные ИОН, но имеющие вполне определенный температурный коэффициент. Это, например, LM 135, LM 235 и LM 335, выходное напряжение которых меняется точно на 10 мВ при изменении температуры окружающей среды на один градус. В данной книге эти компоненты будут упоминаться при описании виртуальных приборов для измерения температуры (см. главу 6 ).

ОТНОСИТЕЛЬНЫЕ ИЗМЕРЕНИЯ

Итак, очевидно, что аналого-цифровой преобразователь нуждается в очень точном и стабильном источнике опорного напряжения, относительно которого схема преобразования оценивает уровень входного напряжения. В тех случаях, когда опорное напряжение выступает в качестве эталона, принято говорить об абсолютном преобразовании.

Однако бывают случаи, когда какая-либо измеряемая величина может быть определена не в виде одного напряжения, а в виде соотношения двух напряжений. Самым очевидным примером является потенциометрический датчик, но можно представить также струнные датчики, магниторезисторы, датчики температуры или давления, или, в более широком плане, любые способы измерений, использующие изменение сопротивления.

Напряжение на АЦП в таком случае подастся с резисторного делителя, питаемого от источника опорного напряжения. При этом достаточно использовать один источник опорного напряжения и для резисторного делителя АЦП, и для датчика, чтобы автоматически снять влияние погрешности или дрейфа опорного напряжения.

Таким образом можно очень точно измерять отношение напряжений в узлах резистивного моста, даже если опорное напряжение не очень стабильно. В этом случае принято говорить об относительном преобразовании.

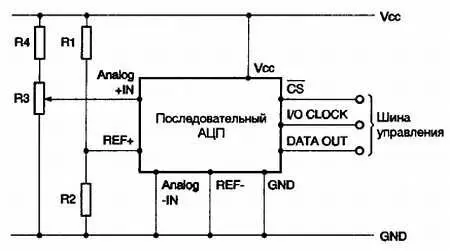

На рис. 2.16 показан простой пример относительных измерений, а именно — определение положения оси потенциометра, отражающего, скажем, положение флюгера, пера руля или створки шлюза.

Рис. 2.16.Пример схемы относительного преобразования

Опорное напряжение формируется непосредственно из напряжения питания VCC, обычно стабилизированного и равного 5 В. Представим, что в схеме R4 = R1, a R3 = R2, или что отношения R1/R2 и R4/R3 одинаковы. Когда подвижный контакт потенциометра находится в верхнем положении, на входах ANALOG+IN и REF+ будет одинаковое напряжение, и преобразователь сформирует двоичный код, соответствующий его полной шкале (эквивалент числа 255 для 8-разрядного преобразователя). В нижнем положении подвижного контакта потенциометра на нем будет нулевое напряжение, и АЦП, естественно, сформирует код, соответствующий нулевой входной величине. Результат измерения между указанными крайними точками будет очень точно отражать угловое положение подвижного контакта, при условии, что этот потенциометр — прецизионный и имеет линейную характеристику.

Если напряжение питания уменьшится до 4,5 В или увеличится до 5,5 В (что соответствует десятипроцентной погрешности!), это изменение повлияет на потенциалы и на измерительном, и на опорном входах преобразователя, а разность между ними останется прежней.

Данная схема позволяет ввести поправочные коэффициенты путем изменения величины сопротивления резистора R4. Это необходимо, в частности, из тех соображений, что механический ход подвижного контакта (угол поворота оси) обычного потенциометра меньше 360 градусов.

ПРЕОБРАЗОВАНИЕ ОТРИЦАТЕЛЬНЫХ ВХОДНЫХ НАПРЯЖЕНИЙ

Большинство простых аналого-цифровых преобразователей предназначены для работы с входными напряжениями в диапазоне от 0 В до величины, меньшей или равной опорному напряжению, которое, в свою очередь, меньше или равно напряжению питания.

Всякое входное напряжение, меньшее напряжения на входе REF-, преобразуется на выходе в код, соответствующий нулю, а напряжение, большее напряжения на входе REF+, определяется как равное напряжению полной шкалы АЦП.

Аналого-цифровые преобразователи, способные обрабатывать отрицательное входное напряжение, формируют на выходе результат преобразования «со знаком», т. е. обычные двоичные слова, старший разряд которых указывает полярность.
