Патрик Гёлль: Как превратить персональный компьютер в измерительный комплекс

Среди полупроводниковых компонентов компаний Linear Technology и Вurr-Brown можно найти 12-разрядные АЦП, которые по расположению выводов схожи с АЦП TLC 549 и TLC 1549. Так приборы LTC 1286 и ADS 1286, практически аналогичные друг другу (за исключением некоторых частностей), отличаются от TLC 549 и TLC 1549 по нескольким основным пунктам. Прежде всего, они имеют дифференциальные аналоговые входы +IN и — IN (рис. 2.10) и однополярный вход опорного напряжения VREF.

Рис 2.10.Расположение выводов АЦП LTC 1286и ADS 1286

При соединении вывода — IN с общим проводом GND можно получить конфигурацию, совместимую с 8- и 10-разрядными преобразователями. Ее схема приведена на рис. 2.11.

Рис 2.11.Универсальная схема включения АЦП

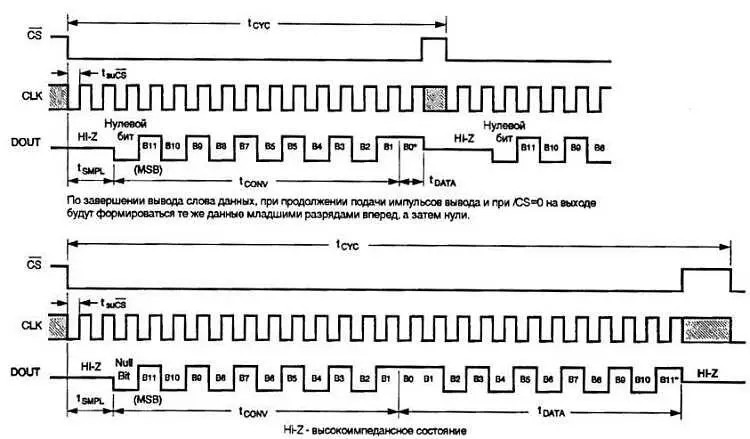

Указанная аналогия на уровне подключения микросхем не распространяется на используемые протоколы связи АЦП. Рис. 2.12 демонстрирует различия этих протоколов. Для вывода информации вначале следует подать два «пустых» тактовых импульса вместо одного, и, кроме того, можно считывать выходные данные как старшими, так и младшими разрядами вперед.

Рис. 2.12.Протокол связи АЦП1286

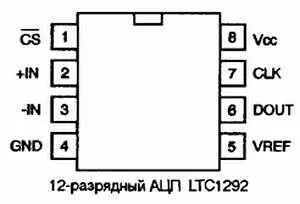

Компания Linear Technology производит компонент LTC 1292, родственный вышеозначенным образцам. У него есть несколько важных отличий, в частности, совершенно непохожее расположение выводов (рис. 2.13).

Рис 2.13.Расположение выводов АЦП LTC 1292

Микросхеме LTC 1292 стоит посвятить несколько дополнительных строк, так как она используется в некоторых АЦП промышленного изготовления, для которых удобно писать специальные программы.

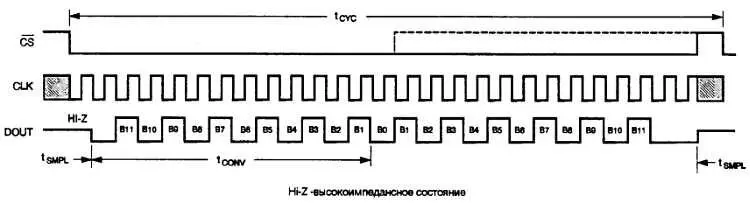

Протокол связи LTC 1292 приведен на рис. 2.14.

Рис. 2.14.Протокол связи АЦП LTC 1292

Он очень похож на протокол LTC 1286, но только с виду… В отличие от LTC 1286, y LTC1292 ограничена минимальная тактовая частота вывода информации на уровне 100 кГц. Это не вызывает трудностей при работе с программами на языках Assembler или С. но гораздо сложнее обстоит дело в случае работы с программами на языке BASIC или даже на языке PASCAL, работающих на медленном процессоре. Конечно, у нижнего предела тактовой частоты есть определенные допуски на практическое использование, но все же требуется осторожность при оценке точности получаемых результатов.

НАДО ЛИ ВЫХОДИТЬ ЗА ПРЕДЕЛЫ 12 РАЗРЯДОВ?

Попытаемся ответить на вопрос о том, насколько оправдано применение аналого-цифровых преобразователей с разрядностью, большей 12, для решения относительно простых задач при построении виртуального измерительного комплекса.

В промышленности и науке широко применяются 16-, 24-разрядные устройства и даже устройства с большей разрядностью. Оптимальная эксплуатация таких АЦП с высоким разрешением (0,015 % и 6 ppm = 6·10 -6 [1] В иностранной литературе часто встречается обозначение точности в единицах ppm (частей на миллион), что соответствует множителю 10 -6 . , соответственно) предполагает особую аккуратность в вопросах, касающихся высочайшей точности и калибровки всей измерительной цепи — от датчиков до устройств индикации и печати. В любом случае это предполагает большие затраты, что немаловажно.

Для того чтобы оценить ситуацию, следует принять во внимание, что по ширине листа формата А4 даже при разрешении 600 dpi лазерный принтер сможет разместить только 7000 отдельных точек, а хороший графический экран с трудом вмещает 800 точек по вертикали. Следовательно, нельзя и помышлять о том, чтобы с помощью этих устройств графически точно воспроизводить результаты измерений, сделанных шестнадцатиразрядными приборами, в десятки и сотни раз более точными. Исключение составляют случаи вывода особых участков с большим увеличением. В связи с этим в намерения автора не входило рассматривать в данной книге практические конструкции АЦП с разрядностью, большей 12, которые к тому же крайне редко выпускаются в корпусах с восемью выводами и снабжены последовательным интерфейсом.

Основное внимание в дальнейшем будет обращено на то, как добиться удачных результатов (зачастую самыми простыми способами), используя 8- или 10-разрядные АЦП; для самых взыскательных читателей приводятся и сведения о 12-разрядных аналого-цифровых преобразователях.
