Каждый бит выходных данных может быть считан на выводе DATA OUT, причем биты выводятся старшими разрядами вперед по переднему фронту импульсов на выводе I/O CLOCK.

Одно из преимуществ этого АЦП состоит в том, что он может работать с любой частотой дискретизации, определяемой управляющей системой — от одного измерения за несколько часов до более двадцати тысяч измерений в секунду.

10-РАЗРЯДНЫЙ АЦП С ПОСЛЕДОВАТЕЛЬНЫМ ИНТЕРФЕЙСОМ

Разрешение в 10 бит — это своеобразный компромисс между 8- и 12-разрядными устройствами, позволяющий устранить проблемы, связанные с недостаточной в некоторых случаях точностью, равно как и со сложностью в изготовлении и настройке.

Аналого-цифровой преобразователь TLC 1549 производства Texas Instruments удобен тем, что он совместим по расположению выводов с TLC 549 (рис. 2.4), но этот компонент допускает шесть различных протоколов связи (три «быстрых» и три «медленных»).

Протокол связи, приведенный на рис. 2.6, очень похож на протокол TLC 549, с тем лишь отличием, что здесь используются десять битов данных вместо восьми.

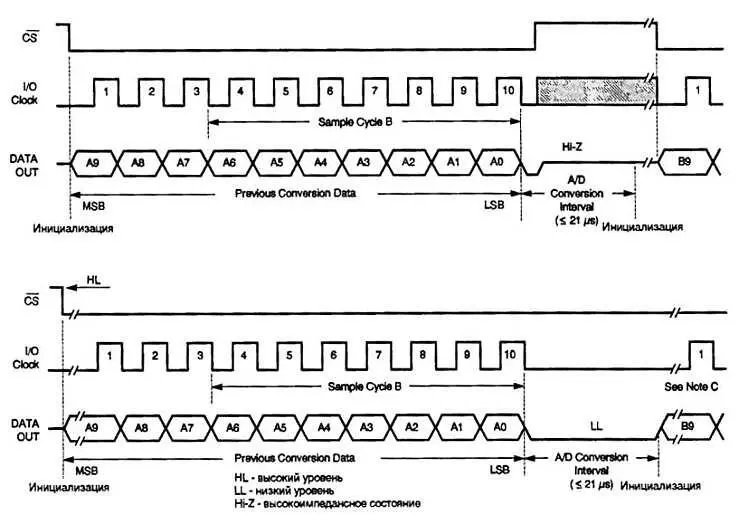

Рис. 2.6.Протокол связи АЦП TLC 1549

Прямой конкурент АЦП TLC 1549 — аналого-цифровой преобразователь МАХ 1243 производства компании MAXIM-имеет совершенно другое расположение выводов (рис. 2.7).

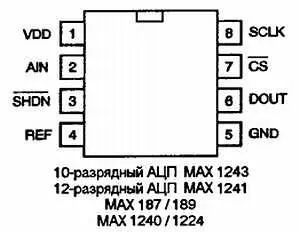

Рис. 2.7.Расположение выводов АЦП МАХ 1243

Помимо своих отличных характеристик, он интересен тем, что принадлежит к семейству полностью взаимозаменяемых АЦП, которое включает 12-разрядную версию МАХ 1241, а также тем, что с помощью простой программы его можно легко переключить в 8-разрядный режим.

Такое же расположение выводов имеют и более ранние изделия компании MAXIM (МАХ 187, МАХ 189), и современные модели (МАХ 1240, МАХ 1242).

Некоторые из этих АЦП снабжены встроенным источником опорного напряжения, что дает дополнительные преимущества при расширении возможностей устройств, рассматриваемых в главе 4 этой книги.

Существует два варианта протокола связи, используемого при работе с АЦП МАХ 1243. Они представлены на рис. 2.8.

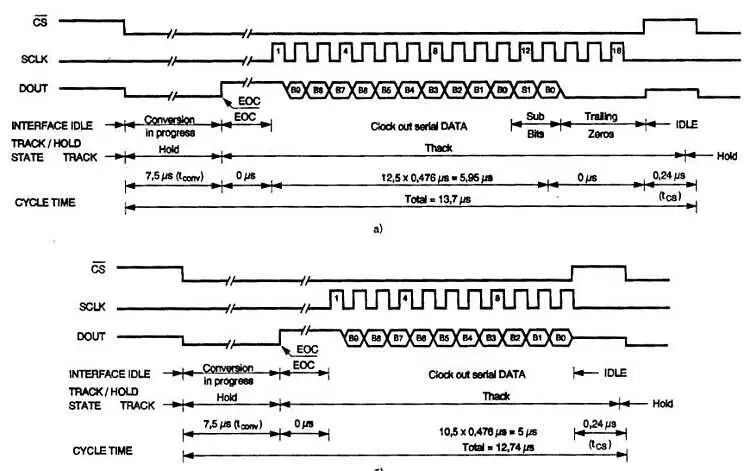

Рис 2.8.Протокол связи АЦП МАХ 1243

Первый вариант (рис. 2.8 ( а )) в основном предназначен для применения в устройствах, которые используют протокол, строго соответствующий стандарту QSPI для некоторых типов последовательных интерфейсов микроконтроллеров. Он отличается наличием двух дополнительных бит S0 и S1 и использованием дополнительных нулей, выводимых при получении более 11 тактовых импульсов. Протокол, совместимый с SPI и Microwire (рис. 2.8 ( б )), в большей степени соответствует нашим нуждам, так как работает с блоками по 10 бит.

Следует учитывать, что в начале кодовой посылки присутствует «единичный» бит, в некотором роде стартовый; его нужно исключать перед обработкой, например, подав один дополнительный тактовый импульс.

В отличие от вышеописанных компонентов, АЦП МАХ 1243 дол- жен выполнить преобразование перед тем, как вывести слово данных. Следовательно, после подачи уровня логического нуля на вывод /CS (начало преобразования) надо ждать не менее 7,5 мкс или дожидаться перехода сигнала на выводе DOUT в состояние логической единицы, перед тем как подать положительный перепад напряжения (фронт импульса) на вывод SCLK для начала вывода данных. Преимущество такого способа работы состоит в том, что получаемый результат соответствует текущему циклу преобразования, а не предыдущему, как у вышеописанных устройств. Кроме того, при выводе результата можно использовать только восемь старших значащих разрядов, иначе говоря, использовать МАХ 1243 в 8 разрядном режиме очень высокой точности Для этого достаточно прекратить передачу данных после бита В2, подав на вывод /CS сигнал логической единицы.

12-РАЗРЯДНЫЙ АЦП С ПОСЛЕДОВАТЕЛЬНЫМ ИНТЕРФЕЙСОМ

Аналого-цифровой преобразователь МАХ 1241, полностью аналогичный АЦП МАХ 1243 по расположению выводов, является 12-разрядной версией, которая использует схожий с протоколом, представленным на рис. 2.8 ( б ). Полностью протокол связи АЦП МАХ 1241 приведен на рис. 2.9.

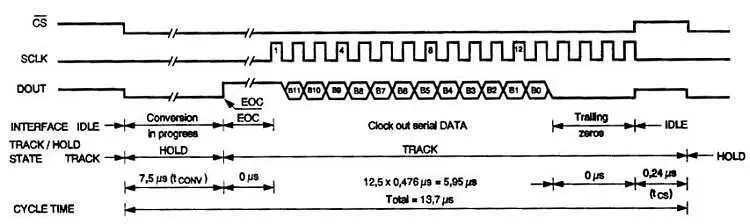

Рис. 2.9.Протокол связи АЦП МАХ 1241
