Рис. 5.7 представляет пример распечатки в режиме низкого разрешения и альбомной ориентации, а рис. 5.8 — пример распечатки в режиме высокого разрешения и книжной ориентации.

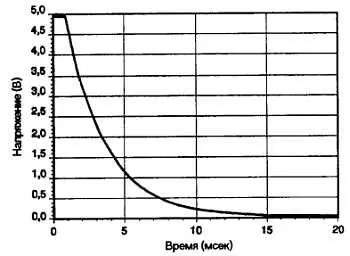

Рис. 5.7. Распечатка с низким разрешением

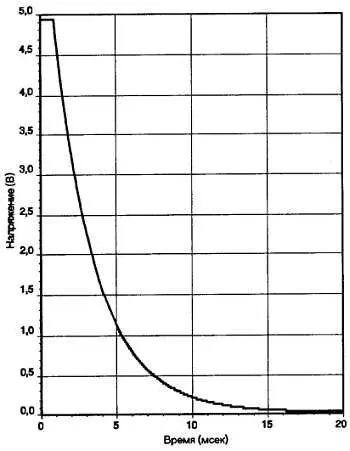

Рис. 5.8. Распечатка с высоким разрешением

Приведенная на графиках экспонента отображает процесс разряда конденсатора емкостью 10 мкФ, заряженного до напряжения 5 В, через резистор сопротивлением 1 МОм.

Другой интересный случай — обработка файла, содержащего числовые значения, специализированными программами для получения высококачественной графики. Это могут быть как распространенные пакеты деловой графики, так и пакеты, предназначенные для научных исследований. Так, график, изображенный на рис. 5.9, был построен при помощи программы SigmaPlot , разработанной компанией SPSS Science , с использованием короткой записи сигнала, полученного от функционального генератора.

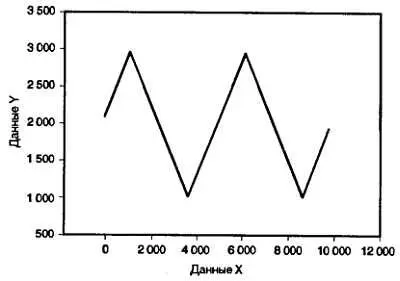

Рис. 5.9. Результат обработки данных специализированной программой

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ ЧАСТНОГО ПРИМЕНЕНИЯ

Этот раздел можно назвать главным во всей книге: именно в нем рассказывается, как решать практически любые задачи, связанные со сбором данных при низких частотах дискретизации. Модульная структура нижеприведенных программ на языке BASIC или языке TurboPASCAL позволяет адаптировать их к новым задачам, изменяя лишь несколько строк.

На рис. 5.10 представлена структура, по которой будут строиться готовые к работе приложения.

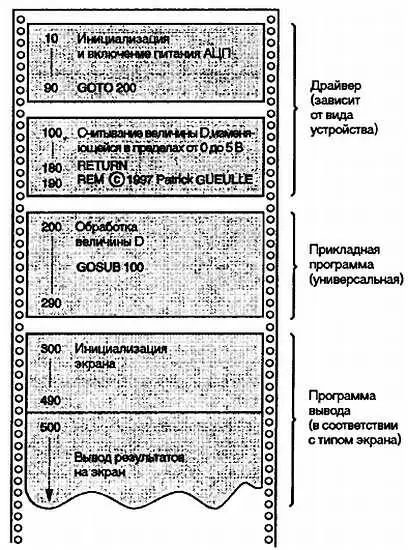

Рис. 5.10. Общая структура прикладных программ, рассматриваемых в книге

В начале программы находится драйвер, соответствующий выбранному АЦП — либо готовому, либо собранному самостоятельно по описанию, которое приведено в этой книге. Каждый драйвер был написан в соответствии со спецификациями, представленными изготовителями используемых компонентов, причем особое внимание уделялось временным диаграммам протоколов связи. Драйверы можно рассматривать как ПО, поставляемое «под ключ», но допустимо также модифицировать в самых разных целях.

Первый блок каждого драйвера (строки 10–90) проводит инициализацию последовательного или параллельного порта, используемого для связи, и обеспечивает подачу напряжения питания на подключенный к нему АЦП. Блок заканчивается командой GOTO 200, передающей управление собственно прикладной программе (строки 200–290). Эта программа универсальна, она зависит только от выполняемой задачи, но ни в коей мере — от применяемого АЦП. Поэтому заменить драйвер при смене АЦП (например, при переходе от 8-разрядного к 12-разрядному) очень просто.

Прикладная программа может сама обращаться ко второму блоку драйвера (строки 100–190) настолько часто, насколько требуется. Эта часть драйвера отвечает за выполнение одного — и только одного — аналого-цифрового преобразования и за размещение результата (величины напряжения в диапазоне от 0 до 5 В) в переменной D. Только прикладная программа определяет, с какой скоростью будут проводиться преобразования, надо ли комбинировать полученные значения перед выводом результата и каков будет способ обработки результата (цифровое табло, построение кривой, запись на диск, включение сигнала и т. п.).

Если не хватит места между строками 200 и 290 программы, можно поместить оператор GOTO в строке 290, что позволит продолжать работу, например, со строки 2000. Еще одна зарезервированная область, начиная со строки 300, предназначена для операторов вывода графики. Блок между строками 300 и 490 отведен для операторов инициализации экрана (выбор графического режима, построение координатной сетки, определение цветов и т. п.) Процедура вывода результатов на экран начинается со строки 500. Именно прикладная программа (строки 200–290) будет в нужный момент вызывать графическую подпрограмму командой GOSUB 500.

Очевидно, что понадобится использовать графические процедуры, предназначенные для каждого из экранных режимов (CGA, VGA и т. п.), хотя режим CGA, например, без проблем (и даже с некоторыми преимуществами) поддерживается всеми современными графическими платами.
