Во втором примере также регистрируется одно значение за одну миллисекунду, но тысячу раз подряд, т. е. в течение одной секунды.

Третий пример иллюстрирует измерение, проводимое в течение одной минуты, со скоростью одно значение за 10 мсек. Эта скорость выборки достаточно высока для того, чтобы можно было выводить отчет на экран непосредственно во время регистрации. В этом случае на экран будет выдано сообщение о том, что идет процесс регистрации.

В четвертом примере регистрируется 14400 значений в час со скоростью одно значение за 250 мсек (т. е. 4 значения в секунду), но каждый раз вычисляется среднее арифметическое по десяти измерениям вместо трех. Это позволяет лучше отфильтровать возможные помехи, способные исказить вид кривой. Такая скорость сбора данных позволяет выводить отчет на экран в течение всего периода измерений и даже изменять параметры процесса прямо во время работы.

Верхняя часть таблицы («Параметры сбора данных» и «Параметры канала») соответствует тем настройкам, которые необходимо провести до начала работы. Все остальные этапы относятся к обработке результатов, а значит, их установка может быть проведена по окончании процесса измерений. Можно задать вид отчетов и в самом начале, если заранее известно, какой результат надо получить. Естественно, это необходимо сделать и при выводе отчета непосредственно в процессе измерений.

Надо четко представлять, что на этапе сбора информации в файл записываются «сырые» данные, не имеющие размерности. Это просто двоичные числа, например, в интервале от 0 до 255 при использовании 8-разрядного АЦП ADC 10. Этот поток данных называется «каналом», и ему должно быть присвоено имя. В приведенных примерах выбрано имя «ADC10». Разумеется, несколько каналов могут существовать одновременно — например, при работе с многоканальным АЦП, таким как ADC 11.

Среди всех видов отчетов, которые программа PICOLOG может извлекать из «сырых» данных, записанных в файле, самым употребимым будет, без сомнения, кривая изменения параметра в зависимости от времени (т. е. то, что выдает обычный ленточный регистратор). Именно такой отчет приведен в табл. 5.1.

Хотя вертикальную ось шкалы можно градуировать в двоичных кодах АЦП, гораздо более интересно провести их преобразование в единицы, соответствующие реальным величинам (например, напряжение от 0 до +5 В). Значит, надо определить имя параметра (здесь: «Напряжение») и указать программе математическую зависимость, связывающую информационные данные в «канале» и сам параметр. В данном случае это очень просто: зависимость линейная, смещение отсутствует (нулевой код на выходе АЦП соответствует О В на входе), а коэффициент преобразования составляет 5 В на 255 МЗР, или 0,01961 В/МЗР. После этого надо определить представление кривой «Y = F(t)» (рис. 5.5), но можно также запросить и табличное представление, образец которого приведен на рис. 5.6.

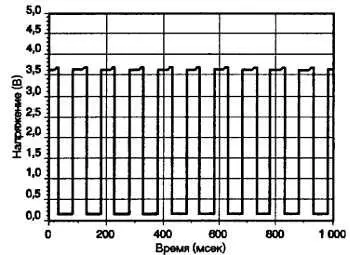

Рис 5.5. Пример графического отчета

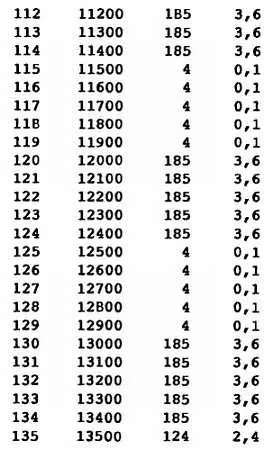

Рис. 5.6. Пример отчета в виде таблицы

Сначала можно присвоить графику имя, которое будет отражено на бумаге в виде заголовка; впрочем, это необязательно. Затем надо градуировать оси, соблюдая размерности и единицы, выбранные на предыдущих этапах. По оси X, например, следует обеспечить максимальное значение 60000, если требуется произвести запись в течение одной минуты, с временной шкалой, проградуированной в миллисекундах (неважно, с каким интервалом проводились измерения — каждые десять или сто миллисекунд). По оси Y градуирование провести проще — достаточно объявить максимальное значение параметра, соответствующее полной шкале АЦП.

Позволительно также выводить в отчете информацию лишь о части измеряемого интервала, указав параметры «X мин.» и «X макс.», ограничивающие интересующий участок. Теоретически возможно сделать то же самое и для величин, откладываемых по оси Y, но тогда ухудшается разрешение. Поэтому лучше предварительно масштабировать сигнал, если его уровень не достигает величины +5 В. После вывода на экран и, возможно, после коррекции того или иного параметра вывода можно произвести распечатку полученных отчетов. Несколько примеров, приведенных здесь, дают представление о точности и четкости, которые достигаются даже на простом принтере с девятью иголками и с 8-разрядным АЦП.
