Патрик Гёлль - Как превратить персональный компьютер в измерительный комплекс

Правильное применение пакета PICOLOG подразумевает последовательное выполнение большого количества этапов, причем в определенном порядке, начиная с вызова множества меню. Некоторая сложность прохождения этих этапов — плата за огромные возможности программы. Очень важно разобраться в принципах работы PICOLOG, иначе можно попасть в «замкнутый круг» и вообще не добиться желаемого.

Прежде всего, надо выполнить инсталляцию программы с дискеты, следуя приведенным указаниям, которые могут различаться в зависимости от версии.

Помимо пакетов PICOSCOPE, PICOLOG и конфигурационных файлов, создаваемых в процессе инсталляции, есть еще файлы драйверов, необходимых для вывода информации на принтер или для экспорта в различные офисные программы. Файлы из стандартной поставки работают с большинством современных принтеров, а если желательно выводить информацию в форматах BMP или PCX (для Windows), PostScript, TIF и т. п., то надо «изготовить» специальный драйвер при помощи утилиты, продаваемой отдельно.

Надо отметить, что драйверы были написаны не самой компанией PICO Technology, а компанией, специализирующейся в данной области — Fleming Software. Именно поэтому программа выдает графические изображения очень высокого качества. Тем не менее не рекомендуется постоянно использовать опцию «высокое разрешение» при печати на матричных принтерах. На старых ПК в этом случае иногда может потребоваться до получаса времени для распечатки одной страницы; кроме того, улучшение изображения достигается в ущерб точности построения кривой (эффект «сглаживания»).

Помимо настройки параметров печати со всеми опциями по форматам, ориентации и разрешению, процедура инсталляции позволяет определить тип применяемого АЦП и порт, к которому он будет подключен. Понятно, что если АЦП подключен к параллельному порту, то последний уже нельзя использовать для подключения принтера. Есть два варианта решения этой проблемы: зарезервировать за АЦП второй принтерный порт (LPT2) или выводить данные для печати в файл, создаваемый на диске. Потом этот файл можно вывести на принтер. При этом надо учитывать, что объем файла будет очень велик, — гораздо больше, чем объем файла с результатами измерений.

Перед тем как перейти к практическому использованию виртуального регистратора, будет полезно с помощью опции вывода числовых величин («показать напряжение АЦП») проверить правильность измерения напряжения АЦП в диапазоне от 0 до 5 В, подаваемого на его вход. Если возникают какие-либо ошибки, следует убедиться в правильности всех соединений, а также проверить, нет ли аппаратных конфликтов между ПК и АЦП (если они есть, то такие же конфликты появятся и при использовании программы PICOSCOPE).

В принципе подобные проблемы возникают только при использовании портативных ПК, в которых для снижения энергопотребления применены нестандартные решения в схеме порта.

Прежде чем начать сеанс измерений и приступить к обработке результатов при создании отчета, необходимо проделать множество операций. К счастью, необязательно каждый раз проделывать все эти операции с нуля, так как предусмотрена простая процедура для перезапуска любого проведенного ранее сеанса. Надо просто присвоить новое имя файлу, чтобы не повредить старый файл при вводе новых данных.

Пользователю рекомендуется заранее подготовить несколько так называемых калибровочных таблиц, соответствующих текущим задачам. Впоследствии таблицы можно будет использовать по мере надобности.

В табл. 5.1 приведены некоторые примеры. Они показывают, как записывать на бумаге во временном масштабе значение напряжения, изменяющегося от 0 до 5 В или же приведенного к этому диапазону внешним устройством нормирования входного сигнала.

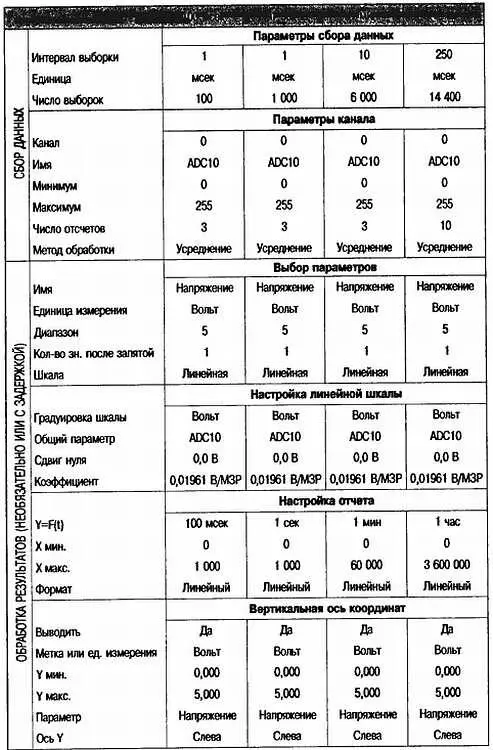

Таблица 5.1. Пример калибровочной таблицы

В первом примере значения регистрируются каждую миллисекунду (это самая высокая скорость регистрации) сто раз подряд. Каждая цифра представляет результат вычисления среднего значения по трем соседним выборкам, из расчета «одно измерение за каждые 100 мксек». Таким образом, вычисление значения для регистрации практически выполняется за 300 мксек.

Надо отметить, что такой режим соответствует предельным возможностям АЦП ADC 10. Прямоугольный сигнал с частотой 100 Гц, обработанный с помощью процессора 386SX25, будет выведен с заметно заваленными фронтами. А со старым ПК на процессоре 8086/8 МГц или 8088/4,77 МГц нежелательно превышать даже частоту 10 Гц. Но какой бы ПК ни использовался, гарантированы отличные результаты для любого входного сигнала с частотой, меньшей или равной 1 Гц. Таким образом, обеспечено согласование с возможностями программы PICOSCOPE.
