Номинальное напряжение миниатюрного усилителя составляет 9 В, однако конструкция надежно функционирует при изменении напряжения от 4 В до 11 В. Потребляемый ток зависит от выходной мощности усилителя и может достигать 3 А.

Детали миниатюрного усилителя размещены на плате размером 56х31 мм, выполненной из одностороннего фольгированного текстолита или гетинакса. Металлический радиатор, на котором размещается микросхема, должен быть соединен с корпусом. При желании микросхему КА2206 можно заменить на микросхему ТА2025В.

Pavel Меса [14]

На рис. 17 приведена принципиальная схема генератора звукового сигнала, который воспроизводит лай собаки.

Рис. 17. Принципиальная схема генератора, имитирующего лай собаки

Основу данной конструкции составляет микросхема НТ8030В от фирмы HOLTEK, изготовленная по технологии CMOS. Питание генератора осуществляется от источника напряжения величиной от 2,5 В до 5 В. Поскольку ток покоя, потребляемый устройством, не превышает 1 мкА, его можно не выключать. В памяти микросхемы записан реальный звук лая собаки в качестве PCM-образца. Этот сигнал преобразован 8-битовым D/A преобразователем в аналоговый сигнал, который усиливается транзистором Т1 и подается на репродуктор.

Величина сопротивления резистора R1 определяет частоту внутреннего генератора, что позволяет изменять скорость воспроизведения и звуковой оттенок фонограммы. Пусковая кнопка замыкает на корпус один из выводов микросхемы IO1, выбираемых с помощью перемычек J1 и J2. При установке перемычки J1 будет воспроизводиться один цикл лая, а при установке перемычки J2 лай будет повторяться два раза. Если кнопку TL нажать и не отпускать, звуковой сигнал будет повторяться непрерывно.

Для установки микросхемы используется панелька типа DIL16, конденсатор С1 на плате установлен в «лежачем» положении. В качестве репродуктора RE следует использовать громкоговоритель с диаметром диффузора не менее 5 см, поскольку с меньшими размерами динамика звук становится нереальным. Транзистор типа ВС548 можно заменить транзистором типа КС238. Сопротивление резистора R1 может изменяться в пределах от 100 КОм до 120 КОм. Активация генератора осуществляется как с помощью кнопки TL, так и от внешнего источника управляющего сигнала.

Предлагаемая игрушка-пищалка представляет собой маленькую коробочку, которая с периодичностью примерно в 90 секунд выдает короткий звуковой сигнал, похожий на писк грызунов, например мышей. Если такую игрушку разместить в укромном месте, например в одной из комнат квартиры или в офисе, то можно будет наблюдать реакцию членов семьи или коллег по работе на появление таких сигналов в самый неожиданный момент. Принципиальная схема игрушки-пищалки приведена на рис. 18.

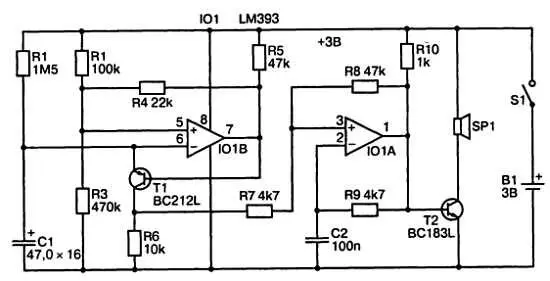

Рис. 18. Принципиальная схема игрушки-пищалки

Основу данного устройства составляют два генератора, выполненных на каскадах одной микросхемы типа LM393 (IO1). Первый генератор (IO1В) обеспечивает необходимый период повторов и длительность звукового сигнала. Период повторения сигнала определяется временем, необходимым для зарядки конденсатора С1 через резистор R1. Длительность звукового сигнала зависит от времени, необходимого для разрядки конденсатора С1 через открытый транзистор Т1 и резистор R6 после переключения элемента IO1В.

В процессе разрядки конденсатора С1 через открытый транзистор Т1 происходит активация второго генератора, выполненного на каскаде IO1А, который генерирует сигнал звуковой частоты. Высота тона этого сигнала определяется параметрами конденсатора С2 и резистора R9. Звуковой сигнал излучается электродинамическим репродуктором SP1, имеющим сопротивление 8 Ом. Питание устройства осуществляется от двух пальчиковых батареек общим напряжением 3 В, потребляемый ток — около 3 мА Для достижения минимальных размеров устройства его можно питать от литиевого элемента напряжением 3 В. Однако при этом необходимо снизить потребляемый ток, заменив репродуктор SP1 на пьезоэлемент и одновременно увеличив величину сопротивления резистора R10 до 100 КОм. Транзисторы Т1 и T2 можно заменить любыми широко распространенными универсальными транзисторами соответственно прямой и обратной проводимости.
