Глава 5
НИЗКОЧАСТОТНАЯ ТЕХНИКА
5.1. Универсальный предварительный УНЧ с двумя входами
Pavel Меса [11]
При эксплуатации звуковоспроизводящей аппаратуры часто возникает необходимость подключения к усилителю двух источников низкочастотного сигнала или же требуется простой предварительный усилитель НЧ. И в том и в другом случае можно собрать простую конструкцию, описанную ниже. Принципиальная схема простого предварительного усилителя низкой частоты с двумя входами приведена на рис. 14.
Рис. 14. Принципиальная схема простого предварительного усилителя НЧ с двумя входами
В предлагаемой конструкции используются включенные по стандартной схеме неинвертируемые операционные усилители, входящие в состав микросхемы NE5532. Коэффициент усиления определяется соотношением резисторов R3 и R2, а также R7 и R6. Для линейного входа коэффициент усиления составляет примерно 8, а для микрофонного входа — около 100. При использовании обоих входов данного усилителя в качестве линейных можно было бы использовать микросхему TL072. При необходимости микрофонный и линейный входы можно менять местами. Для питания микросхемы используется двуполярный источник питания с напряжением не менее 2х10 В и не более 2х18 В. На выходах каналов установлены регуляторы Р1 и Р2, а также резисторы R4 и R8, обеспечивающие исключение взаимного влияния каскадов. При необходимости использования большего количества входов можно изготовить несколько аналогичных конструкций.
На каждом из входов используются разъемы JACK 6,3, которые непосредственно впаиваются на печатную плату. Если к одному из входов не подключен источник входного сигнала, то соответствующий контакт замыкается на корпус, при этом понижается уровень шумов от неиспользуемого канала. Регулировочные потенциометры также устанавливаются на печатную плату, чем обеспечивается компактность конструкции.
5.2. Предварительный усилитель для динамического микрофона
Daniel Kalivoda [12]
Для подключения динамического микрофона к звуковоспроизводящей аппаратуре можно использовать простой предварительный усилитель, принципиальная схема которого приведена на рис. 15.
Рис. 15. Принципиальная схема предварительного усилителя для динамического микрофона
Коэффициент усиления данной конструкции, выполненной на транзисторе Т1, составляет более 10. Этот транзистор вместе с резистором R1 и разделительным конденсатором С1 размещаются непосредственно в корпусе микрофона. Рабочий ток транзистора Т1 выбран равным примерно 0,7 мА, чем обеспечивается компромисс между минимальным уровнем шумов и динамическим диапазоном сигнала. Нагрузочный резистор R2 впаивается на другом конце кабеля, используемого для подключения микрофона к усилителю низкой частоты.
Напряжение питания величиной от 9 до 15 В можно подавать от цепи питания предварительного усилителя этого УНЧ.
Необходимо отметить, что питающее напряжение предварительного усилителя динамического микрофона должно быть хорошо стабилизировано, при необходимости можно использовать и батарейку, которая при токе 1 мА, потребляемом данным устройством, может обеспечить до 100 часов его непрерывной работы. Регулировка предварительного усилителя заключается в установке на резисторе R2 напряжения около 3 В с помощью подбора величины сопротивления резистора R1. Подбором величин резисторов R1 и R2 можно установить рабочую точку транзистора Т1, если будет применен транзистор другого типа.
5.3. Миниатюрный стереофонический усилитель 2х4 Вт [13]
Предлагаемый усилитель можно использовать для дополнительного усиления выходного низкочастотного сигнала маломощных устройств, питающихся от батарей, например вещательных приемников или кассетных проигрывателей. Усилитель отличают малые размеры и простая схема при сравнительно высоких параметрах. Принципиальная схема миниатюрного стереофонического усилителя приведена на рис. 16.

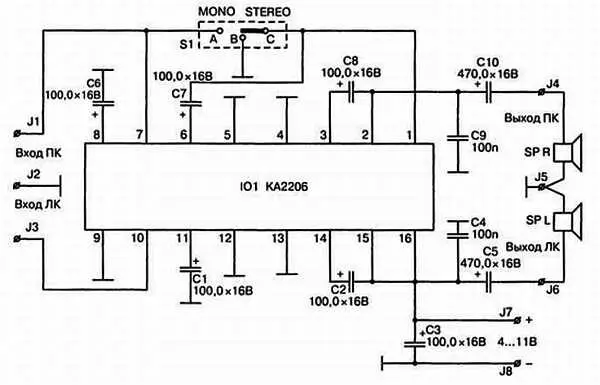

Рис. 16. Принципиальная схема миниатюрного стереофонического усилителя НЧ
Основу конструкции составляет каскад, выполненный на микросхеме IO1 типа КА2206, который дополнен несколькими конденсаторами. Микросхема IO обеспечивает выходную мощность в каждом канале усилителя до 4 Вт при сопротивлении нагрузки 4 Ом. Переключателем S1 можно изменить конфигурацию усилителя, превратив его из стереофонического усилителя в мостовой монофонический усилитель, который обеспечивает выходную мощность в каждом канале усилителя до 8 Вт при сопротивлении нагрузки 8 Ом.
