Кроме этого большое значение имеет параллельность всех осей и валов друг другу, и точность расположения посадочных отверстий под неподвижные оси и отверстий — подшипников скольжения для валов. Несоблюдение этих условий приводит к «неравномерному» вращению шестерен с заеданием или их прощёлкиванию относительно друг друга. В связи с вышесказанным желательно иметь в арсенале наборы свёрл с шагом в 0,5 мм, например ряд 1 мм, 1,5 мм, 2 мм, 3 мм, 4 мм и свёрла с близкими значениями диаметра с расхождением в 0,1 мм в большую сторону. Осевой люфт легко ограничивается посадкой на оси и валы ограничительных отрезков изоляции проводов, подходящего диаметра или отрезков ПВХ трубки. При этом между подвижной и неподвижной частью детали желательно одевать стальную шайбу, соответствующего размера.

Возможно, после монтажа придётся смещать положение осей или валов относительно друг друга. Такую возможность можно предусмотреть заранее.

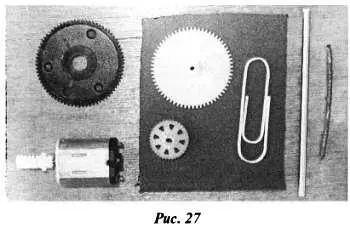

В заключение рассмотрим пример изготовления такого редуктора. Время его сборки и подгонки заняло у меня полчаса. Итак, расходные материалы изображены на рисунке 27.

Шестерня, сдвоенная шестерня, шестерня-переходник, скрепка, отрезки стальной спицы и проволоки, мотор с червяком, прямоугольник «толстой пластмассы».

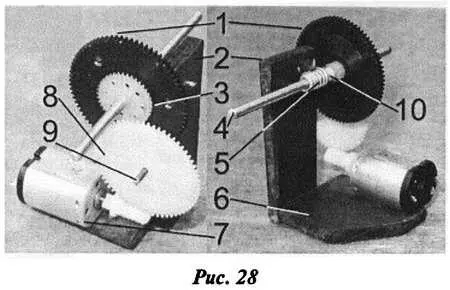

Сначала вставляем шестерню 3 в шестерню 1 . Фиксируем каплей клея. Затем одеваем с усилием шестерню на вал 4 . Разрезаем пластмассовое основание на две части 2 и 6 , лишнее выбрасываем. Навиваем проволоку канцелярской скрепки на вал 4 , получаем некое подобие катушки соленоида с выводами. Откусываем лишнее, оставляя длину 5–6 мм. Сверлим в верхней части пластины 2 пару отверстий под крепление детали 5 . Вставляем её в основание, вставляем в неё вал 4 с шестерней 1 , предварительно надев отрезок ПВХ трубки в качестве ограничителя 10 . ВДВИГАЯ И ВЫДВИГАЯ ЭЛЕМЕНТ 5 В ОСНОВАНИЕ, МЫ ПОЛУЧИЛИ ВОЗМОЖНОСТЬ РЕГУЛИРОВКИ ЗАЗОРА МЕЖДУ ШЕСТЕРНЯМИ В РЕДУКТОРЕ. Далее сверлим по месту отверстие под ось 9 в торце пластины 2 . Вклеиваем ось и ставим шестерню 8 . Регулируем сцепление зубьев элементом 5 и так же фиксируем его на клей. Приклеиваем по месту мотор 7 к основанию 6 . И УЖЕ ЗАТЕМ, ОПЯТЬ ЖЕ ПО МЕСТУ, СОЕДИНЯЕМ С ПОМОЩЬЮ КЛЕЯ ОСНОВАНИЕ 2 И ОСНОВАНИЕ 6 , РЕГУЛИРУЯ ОДНОВРЕМЕННО ВЕЛИЧИНУ СЦЕПЛЕНИЯ ВИНТА И ЗУБЬЕВ ШЕСТЕРНИ.

Всё! Редуктор готов!

До чего дошёл прогресс — труд физический исчез,

Да и умственный заменит механический процесс.

Позабыты хлопоты, остановлен бег,

Вкалывают роботы, а не человек.

(Из фильма «Приключения Электроника»)

Слово Робот произошло от чешского robota — подневольный труд или rob , в переводе раб. Чаще, в нашем понимании, под словом робот скрывается автоматическое устройство, созданное по внешнему образу и подобию живого организма. Оно, действуя по заранее заложенной программе и (или) получая информацию о внешнем мире от сенсоров — датчиков, самостоятельно осуществляет производственные или иные операции, обычно выполняемые человеком. При этом робот может быть автономен или наоборот, иметь связь с оператором, получая от него команды.

Похоже, что многовековое желание людей получить надёжного и безотказного помощника, сегодня осуществилось. Сейчас роботы не только выполняют опасные для жизни человека работы, но и постепенно освобождают человечество от утомительно — рутинных операций. Любая практическая задача, имеющая чёткий алгоритм реализации решения с использованием автоматизированных систем, становится потенциальной мишенью робототехники. Казалось бы — вот оно счастье. Ан нет, всё человеку мало. Мало иметь помощника, хочется, чтобы решения на равных тоже принимал он.

Может ли робот действовать, по настоящему, разумно? В состоянии ли он решать проблемы, которые Homo sapiens решает с помощью размышлений? Может ли машина быть «рассудительной», обладать сознанием в близкой мере с той, в которой им обладает человек. Могут ли роботу быть известны чувства? Какова природа искусственного интеллекта (ИИ)? Является ли человеческий мозг суперкомпьютером? Философия искусственного интеллекта проявляет такие вопросы.
