Дмитрий Мамичев - Простые роботы своими руками или несерьёзная электроника

В игрушечном конструировании оптимальным, по мнению автора, является редуктор с габаритным объёмом в границах от 8 до 125 кубических сантиметров с числом передаточных пар 1–4. Материал корпуса и элементов — пластмасса. Колёса, передающие вращение в основном шестерни, допустимы шкивы. Например, по рисунку 6 редуктор состоит из следующей передающей движение цепочки: шкив на шкив-шестерню; на двойную шестерню; на двойную шестерню; на шестерню с кривошипом и шатуном.

Почему такой выбор? Попробую объяснить «методом от противного». Итак, недостатки фрикционной передачи (рис. 1): проскальзывание, ведущее к непостоянству передаточного числа и потери энергии; необходимость обеспечения прижима, что резко снижает КПД редуктора и, в конечном счете, делает его ненадёжным. Избавится от этих недостатков можно, делая прижим «пружинистым», например как в ходовой части Маавта ( Мамичев Д. Игра «Выживание Маавта»// РАДИО 2010; № 10; с.51), но такой вариант существенно усложняет конструкцию редуктора. Ременная передача (рис. 2) так же имеет недостатки, а именно: провисание ремня (резинового пассика), его разрушение со временем, особенно при воздействии низких температур, проскальзывание при вращении. Металлические шестерни и шкивы надёжнее и долговечнее пластмассовых изделий, но их сложнее найти и дороже приобрести. Редуктор из них тяжелее.

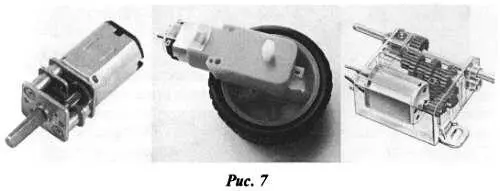

Третье условие выбора это, собственно говоря, порядок его обретения. Редуктор можно сделать самому, а можно купить. Сегодня интернет магазины предлагают широкий ассортимент готовых мотор-редукторов (рис. 7).

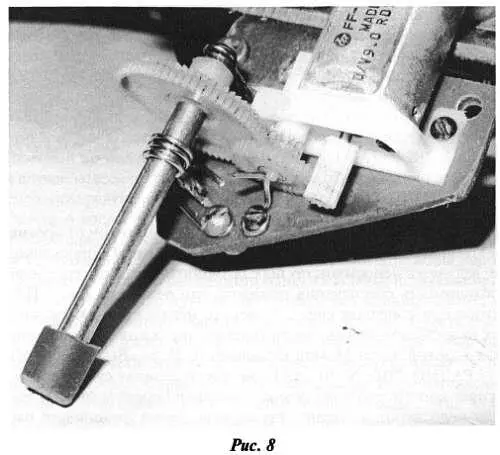

Однако далеко не всегда имеющийся редуктор подходит под задуманную поделку. В такой ситуации приемлемо изготовить редуктор самому (рис. 8), используя отдельные элементы и части кинематических схем изделий промышленного производства.

Такими «донорами» могут быть старая РЭА, неисправная офисная и бытовая техника, поломанные детские игрушки с «электронной начинкой». Компактные редукторы можно найти в автомобильных CD-приводах, фотоаппаратах «мыльницах». Много шестерёнок, валов и осей можно извлечь из неисправных DVD — приводов компьютеров, принтеров, импортных кассетных магнитофонов, видеомагнитофонов. Готовые редукторы имеются в детских машинках на радиоуправлении и просто электрифицированных с мотором. Механика старых «кварцевых часов» и «ходиков» содержит много полезных вещей, часто реализованных в металле.

Итак, обобщим: при использовании редуктора желательно знать его передаточное число, возможно, его самостоятельное изготовление из элементов кинематики различной аппаратуры и техники.

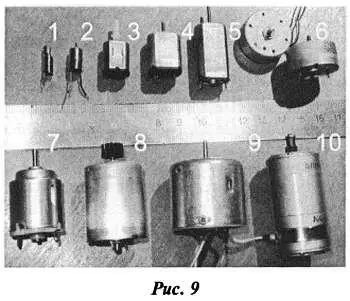

В игрушечной электронике приемлемо использование достаточно большого ассортимента двигателей постоянного тока (рис. 9).

Начиная с моторчиков виброзвонков сотовых телефонов ( 1 и 2 ), двигателей компьютерных приводов, автомобильных проигрывателей дисков ( 3, 4, 5, 6 ) и заканчивая «китайскими моторами» от игрушек ( 7 ).

«Тяжеловесами» для относительно крупных поделок могут стать двигатели из кинематики принтеров ( 8 ), старых кассетных магнитофонов ( 9 ) и наконец, отечественная гордость — двигатели серии ДПМ ( 10 ). Что касается рабочих напряжений и потребляемых токов многое зависит от конкретного применения в конструкции. Так большинство двигателей типоразмера 1 и 2 «живут в игрушках, не греясь» при подаваемых напряжениях 1,5-3В и потребляемых токах 20-100 мА.

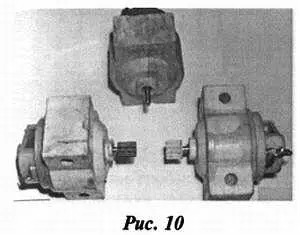

Моторы группы 3–6 функционируют в диапазоне 3–6 В (некоторые рассчитаны на 9 вольт) и потребляемых токах, в зависимости от механической нагрузки, в 30-150 мА. Электродвигатели типа 7 лучше не использовать — при напряжении в 3–4 В они потребляют токи в 150–300 мА даже на холостом ходу. По этой же причине сегодня не находят должного применения «советские игрушечные моторы» (рис. 10).

Двигатели 8-10 в основном рассчитаны на напряжение питания 9-12 вольт и выше. Данные на дорогие и качественные двигатели ДПМ с диаметром корпуса 20 и 25 мм сведены в таблицу (исходные данные позаимствованы из книги В.А. Днищенко «Дистанционное управление моделями», изд. НиТ, 2007 г.).
