Дмитрий Мамичев - Простые роботы своими руками или несерьёзная электроника

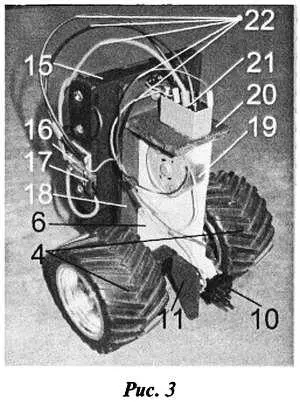

Порядок сборки подвижной части шасси робота

1. Из имеющегося привода вырезается основание — мотор и редуктор на общей подложке.

2. Крайняя шестерня редуктора снимается с оси. На её месте рассверливается сквозное отверстие (пластмассовую ось убирают). Изготавливается вал, на который жестко сажается шестерня. Для этого удобно кернером в месте посадки на валу сделать 3–4 насечки.

3. Подготавливается опорная втулка. Вал с шестерней продевается сквозь отверстие в основании, с обратной стороны надевается втулка. Её боковая сторона (к основанию) предварительно намазывается клеем. Втулку приклеиваем к основанию. Следует контролировать величину сцепления шестерни вала с ведущей шестерней, а так же положение вала по отношению к плоскости основания (осевая линия вала должна быть перпендикулярна плоскости основания).

4. Помещаем на вал шайбу и «придавливаем» её резиновым кольцом, регулируя продольный люфт вала.

5. Одеваем колёса на вал. Проверяем вращение элементов, сначала от руки, затем от электродвигателя. Потребляемый им ток должен находиться в границах 70-100 мА на холостом ходу (колёса вращаются «на воздухе»).

Варианты схемных решений робота

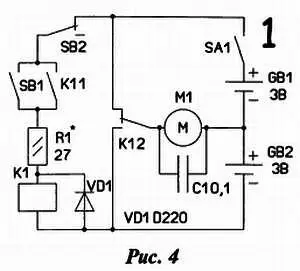

На рисунке 4 изображён стартовый вариант схемы управления роботом.

Функционирует она следующим образом. После включения батарея GB1 через свободно замкнутые контакты реле группы К1.2 запускает двигатель M1. Его ротор вращает колёса робота, и он устремляется вперёд. При столкновении с преградой кратковременно замыкаются контакты датчика SB1, срабатывает реле К1. Контактная группа К1.1 самоблокирует его обмотку. Одновременно группа К1.2 переключает двигатель на батарею GB2. Направление тока через мотор меняется на противоположное, робот начинает «бежать» в обратном направлении. При столкновении со второй преградой разомкнутся контакты SB2. Обмотка реле обесточится, робот вновь «побежит» вперёд. Резистор R1 токоограничительный. Таким образом, игрушка «метается между двумя стенками». Этакий вариант однотипно-активной деятельности, возбуждённо-целеустремлённое поведение.

К недостаткам данного варианта следует отнести использование двух групп контактов реле и большой ток потребления при движении робота назад.

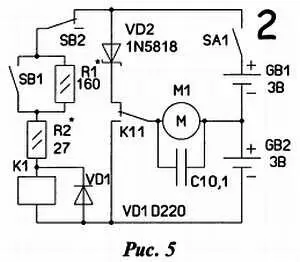

Вариант, представленный, на рисунке 5 лишён этих недостатков.

Резистор R1 может ограничивать ток реле до величины тока удержания якоря. А он существенно ниже тока срабатывания. В авторском варианте робота резистор R1 составлял 470 ом (с экземпляром реле HLS-4078-DC5B фирмы HELISHUN). Диод VD2 развязывающий. Он предотвращает разряд батареи GB2 через обмотку мотора, контакты SB2, резисторы R1, R2 на обмотку реле при выключенной игрушке. В остальном работа схемы повторяет предыдущий вариант.

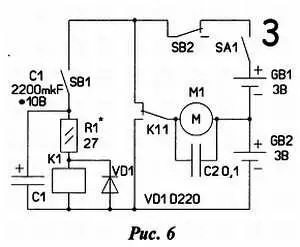

Схема (рис. 6) меняет алгоритм поведения робота.

В исходном состоянии игрушка приставлена к преграде (контакты SB2 разомкнуты). После включения робот неподвижен, как бы на привязи. Но стоит слегка отвести преграду (замкнуть SB2) и робот устремляется вперёд. При его столкновении с предметом концевик SB1 замыкается, конденсатор С1 быстро заряжается, реле переключается. Робот «пятится назад». Так происходит пока конденсатор разряжается через обмотку реле, поддерживая замкнутыми свободно разомкнутые контакты К1.1. Далее игрушка вновь атакует преграду. Таким образом, данный схемный вариант реализует агрессивно-активное поведение робота. Остановить его можно поймав за «хвост» (придавить толкатели концевика SB2).

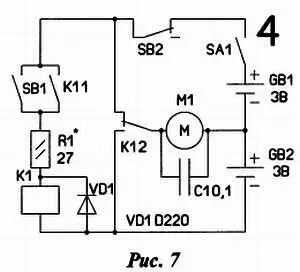

Противоположный, покладистый характер игрушки нам демонстрирует вариант схемы на рисунке 7.

Небольшое изменение по сравнению с первым вариантом и поведение робота резко меняется: потеряв опору, он движется к новой преграде, но скоро возвращается назад, чтобы вновь обрести былую твёрдость уже навсегда…. Да, а всего лишь перекинули один контакт SB2.
