Несмотря на свою простоту, усилитель обладает сравнительно высокими характеристиками. Так, например, перекрестные искажения составляют всего около 0,02 % при выходной мощности 2x15 Вт на нагрузке 8 Ом. Диапазон воспроизводимых частот составляет 20-20000 Гц при искажениях 1 дБ. Усилитель надежно работает при питающем напряжении от 6 В до 18 В. Коэффициент усиления микросхемы составляет 100 (40 дБ).

Детали усилителя расположены на печатной плате размерами 120x160 мм, выполненной из одностороннего фольгированного текстолита или гетинакса. Печатная плата усилителя НЧ приведена на рис. 20.

Рис. 20. Печатная плата усилителя для ПК

Расположение элементов на печатной плате усилителя НЧ показано на рис. 21.

Рис. 21. Расположение элементов на печатной плате усилителя для ПК

Из принципиальной схемы видно, что для того, чтобы собрать данную конструкцию, необходим минимум элементов. Низкочастотные сигналы на входы усилителя подаются через конденсаторы емкостью 0,47 мкФ, динамики подключаются непосредственно к соответствующим выходам микросхемы IO1. Остальные элементы — конденсаторы фильтра цепи питания, а также элементы схемы MODE. Каскад, выполненный на транзисторе Т1, обеспечивает задержку включения усилителя. При включении напряжение питания сначала через резистор R2 будет подано на конденсатор С6, который начнет заряжаться. В зависимости от степени зарядки конденсатора С6 будет изменяться величина напряжения на выходе MODE, что приведет к изменению режима работы усилителя. Так, например, при напряжении U MODEв пределах 0–2 В усилитель будет находиться в режиме STANDBY и потребляет ток 100 мкА. При напряжении U MODEв пределах 3,3–6,4 В усилитель будет находиться в режиме MUTE, при этом динамики будут отключены. При напряжении U MODEболее 8,5 В (режим NORMAL) усилитель будет работать в обычном режиме усиления сигнала. Источник питания выполнен по классической схеме с диодным мостиком и фильтрующими электролитическими конденсаторами.

Использование микрофонов с симметричным выходом и в среде полупрофессионалов стало практически повсеместным. Однако большинство устаревших, а также некоторые современные дешевые микшерные пульты имеют лишь несимметричные микрофонные входы. Естественно, качество воспроизведения сигнала при работе с такими пультами оставляет желать лучшего. Поэтому и был разработан специальный предварительный усилитель на операционном усилителе NE5534, обеспечивающий подключение микрофонов с симметричным выходом к пультам с несимметричным входом. Принципиальная схема симметричного предварительного микрофонного усилителя приведена на рис. 22.

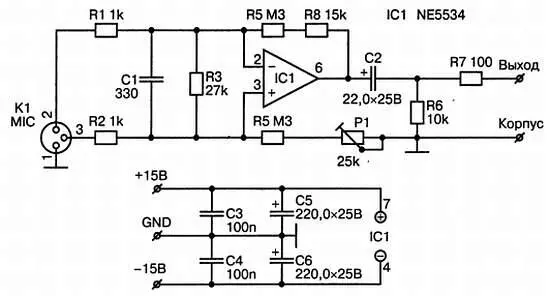

Рис. 22. Принципиальная схема симметричного предварительного усилителя для микрофона

Сигнал от микрофона с контактов разъема К1 через резисторы R1 и R2 подается на соответствующие входы операционного усилителя IC1. Триммером Р1 можно регулировать симметричное усиление каналов предварительного усилителя.

Выход усилителя отделен от последующих каскадов конденсатором С2. Питание устройства осуществляется двуполярным напряжением ±15 В, которое применяется практически в любой звуковоспроизводящей аппаратуре.

Модуль симметричного микрофонного усилителя выполнен на печатной плате размером 26x54 мм, изготовленной из одностороннего фольгированного гетинакса или текстолита. Печатная плата и расположение элементов на ней приведены на рис. 23.

Рис. 23. Печатная плата ( а) и расположение элементов ( б) симметричного микрофонного усилителя

Поскольку предлагаемое устройство содержит всего несколько деталей, то изготовить его сможет и начинающий радиолюбитель. Единственным регулировочным элементом является триммер Р1. Для регулировки необходимо замкнуть контакты 2 и 3 входного разъема и регулировкой триммера установить на выходе усилителя минимальный уровень сигнала. После этого предварительный усилитель готов к работе. Его можно установить непосредственно в звуковоспроизводящей аппаратуре. Несмотря на свою простоту, такой усилитель значительно улучшит характеристики устройств с несимметричным микрофонным входом.
