В первых мобильных телефонах сети GSM использовались SIM-карты типа STANDART. В коллекции автора сохранились несколько таких аппаратов (например, телефон модели International 7200 из серии MICRO ТАС от фирмы MOTOROLA). В настоящее время все мобильные телефоны сети GSM разрабатываются под SIM-карты типа PLUG IN.

Внешний вид и расположение контактов на SIM-карте типа PLUG IN приведены на рис. 27.

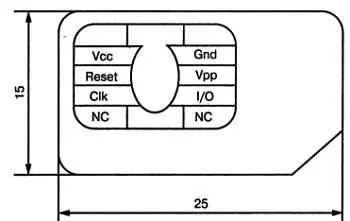

Рис. 27. Внешний вид и расположение контактов на SIM-карте типа PLUG IN

На поверхности SIM-карты расположены несколько контактных площадок. Рисунок этих контактов может быть разным, однако их взаимное расположение и количество должны отвечать требованиям международного стандарта ICO 7816. В соответствии с условиями, установленными данным стандартом, количество таких контактов должно составлять восемь. При этом в современных SIM-картах пока используются только 6 контактных площадок.

Первый контакт (С1) предназначен для подачи напряжения Vcc от внешнего источника питания. Через второй контакт (С2) подается сигнал RESET для микропроцессора. Контакт CLK (СЗ) предназначен для сигнала синхронизации. На пятый контакт (С5) подается нулевой потенциал Gnd. Через контакт I/O (С7) осуществляется обмен данными, иногда этот контакт обозначается как DATA.

На некоторых SIM-картах может быть задействован и контакт С6 для подачи напряжения программирования Vpp. Однако такие карты в последнее время в Европе почти не встречаются.

В настоящее время все чаще можно встретить SIM-карты, в которых не задействован и контакт CLK (С3). В таких картах генератор сигнала синхронизации является составной частью микропроцессора. Контактные площадки С8 иС4 пока являются резервными.

Следует добавить, что более подробную информацию о содержании норм и правил, устанавливаемых стандартом ICO 7816 для SIM-карт, можно найти в сети Internet или в специальной литературе.

В подавляющем большинстве имеющихся в распоряжении автора SIM-карт разных европейских операторов сетей мобильной связи общий объем памяти составляли ROM-, RAM и EEPROM-память.

Содержимое памяти ROM ( Read-Only Memory ) записывается оператором сети и обычно содержит операционную систему, управляющую функционированием SIM-карты, а также шифровальные алгоритмы (например, АЗ и А8). Память ROM часто называют постоянным запоминающим устройством (ПЗУ). Объем этой памяти обычно составляет 4–6 Кб, но часто достигает величины 16 Кб.

Память RAM ( Random-Access Memory ) используется для обеспечения достоверного функционирования шифровальных алгоритмов, а также в качестве буфера при обмене данными. Память RAM часто называют оперативным запоминающим устройством (ОЗУ). Объем ОЗУ SIM-карты обычно составляет 126–160 байт, но часто достигает величины 256 байт.

Дословный перевод расшифровки английского сокращения EEPROM ( Electrically Erasable Programmable Read-Only Memory ) означает «электрически стираемое программируемое ПЗУ (ЭСППЗУ)». Эта энергетически независимая область памяти предназначена для записи специальной информации (например, код IMSI и ключ Ki), занимает, как правило, 2–3 Кб, но может достигать величины более 8 Кб.

Следует отметить, что указанные объемы памяти довольно приблизительны. Операторы сетей мобильной связи постоянно и небезуспешно работают над усовершенствованием SIM-карт. Например, чешский оператор T-MOBILE (PAEGAS) в начале 2004 г. приступил к распространению так называемых универсальных SIM-карт с объемом памяти 64 Кб. Помимо данных, необходимых для функционирования в сетях стандарта GSM, эти карты содержат алгоритм для работы в сетях UMTS. К особенностям таких SIM-карт следует отнести и поддержку протокола JavaCard 2.1.

В память каждой SIM-карты, используемой для работы с мобильными телефонами, записывается определенный набор сведений, с помощью которых обеспечивается функционирование как самой карты, так и мобильного телефона.

Всю совокупность данных, содержащихся в памяти SIM-карты, условно можно разделить на две группы. В первую группу автор включил бы информацию, которая записывается оператором сети мобильной связи и обеспечивает функционирование карты и телефона в определенной сети (неизменяемые данные). Во вторую группу входят сведения, которые может записывать владелец или пользователь (изменяемые данные).

Конечно, предлагаемое деление весьма условно, однако дает пользователю возможность получить хотя бы приблизительное представление о содержимом памяти SIM-карты.
