В исходном состоянии на выводе 2 DD1.1 низкий уровень. Тогда на выходе этого элемента и на входах DD1.2 высокий уровень, то есть на выходе DD1.2 и на базе транзистора VT1 низкий уровень. Поэтому и на базе транзистора VT2 также низкий уровень. Оба транзистора заперты, и схема потребляет минимальный ток.

При кратковременном замыкании контактов SA1 практически мгновенно заряжается от источника питания конденсатор С1, и при размыкании контактов он начинает медленно разряжаться на сопротивление резистора R1. В связи стем, что в исходном состоянии на выводе 3 был высокий уровень, который через резистор R2 передается на вывод 1 (КМОП-микросхема практически имеет бесконечно большое входное сопротивление), поступление на вывод 2 высокого уровня приводит к запуску генератора, который будет работать, пока конденсатор С1 не разрядится на резистор R1. В результате поступления положительных импульсов на базу VT1 светодиод вспыхивает примерно каждую секунду.

Поступающие положительные импульсы на вывод 8 микросхемы запускают генератор импульсов частотой 1000 Гц. Поэтому излучатель BF1 воспроизводит звуковой сигнал также каждую секунду.

Банников В. [20]

Принципиальная схема этого сигнализатора, приведенная на рис. 26, содержит два импульсных генератора: первый — на элементах DDl.l, DD1.2 и DD1.3, работающий на частоте повторения около 3500 Гц, и второй — на элементах DD2.1, DD2.2 и DD2.3, работающий на частоте повторения около 2ГЦ, а также делитель частоты с регулируемым коэффициентом деления на микросхеме DD3.

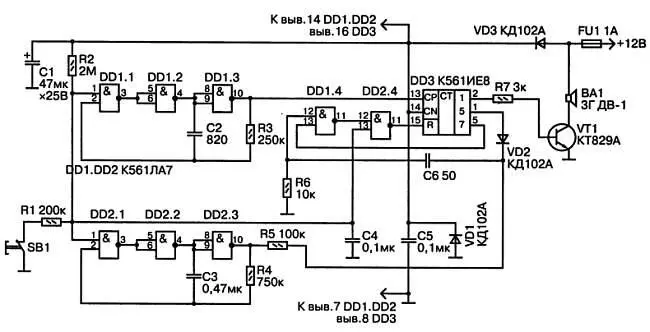

Рис. 26.Принципиальная схема двухтонального сигнализатора

В исходном состоянии контакты кнопки SB1 замкнуты, оба генератора застопорены и на выходах элементов DD1.3, DD2.3, DD2.4 высокий уровень. На выходе 2 счетчика DD3 низкий уровень, и транзистор VT1 заперт. Устройство практически не потребляет тока от источника питания.

При нажатии кнопки SB1 за доли секунды заряжается конденсатор С4 и запускаются оба генератора. Когда на выходе DD2.3 высокий уровень, диод VD2 заперт, и счетчик охвачен обратной связью с вывода 5 через DD1.4 и DD2.4 на вход R. При этом коэффициент деления равен 6. Когда же на выходе DD2.3 низкий уровень, включается дополнительная обратная связь с вывода 1 через диод и конденсатор С6. Коэффициент деления счетчика уменьшается до 5. В результате частота колебаний на выводе 2 счетчика чередуется, а динамическая головка воспроизводит поочередно два звуковых сигнала с интервалом терции.

Родин А. [21]

Этот сигнализатор вырабатывает звуковой сигнал, громкость которого нарастает по ступенчатому закону в зависимости от числа нажатий пусковой кнопки. Принципиальная схема сигнализатора (рис. 27) содержит две микросхемы: К561ТЛ1, К561ИЕ10 и три транзистора.

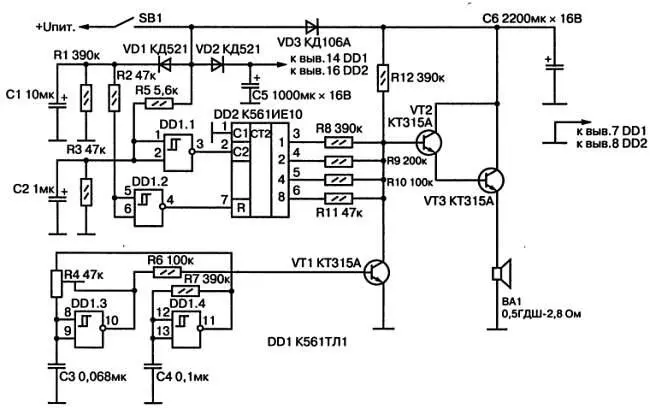

Рис. 27.Схема сигнализатора с нарастанием громкости

Микросхема К561ТЛ1 представляет собой четыре триггера Шмитта с входной логикой 2И-НЕ у каждого, К561ИЕ10 — два четырехразрядных счетчика. В схеме используется только один счетчик по модулю два.

На элементах DD1.3 и DD1.4 собран генератор звуковой частоты. С вывода 10 DD1 сигнал через резистор R6 подается на базу транзистора VT1 — предварительного усилителя звукового сигнала. Элемент DD1.1 используется для формирования импульсов счета, a DD1.2 — импульсов сброса. В дежурном режиме конденсаторы C1, С5 и С6 разряжены. При нажатии кнопки SB1 эти конденсаторы быстро заряжаются через диоды VD1 — VD3 и поддерживают работу схемы в паузах между моментами нажатия кнопки. При каждом нажатии кнопки импульс, поступающий на вывод 2 счетчика, переводит его в следующее числовое состояние, и изменяется соотношение сопротивлений делителя напряжения, одно из плеч которого образовано резистором R12, а другое — резисторами R8-R11.

В результате уровень сигнала на базе составного транзистора VT2/VT3 и громкость звука, воспроизводимого динамической головкой ВА1, увеличивается. Если очередного нажатия кнопки не произошло, конденсатор С1 разряжается через резистор R3, элемент DD1.2 переключается и сбрасывает счетчик в нулевое состояние.
