Сигнализатор предназначен для оповещения пользователя бытовым холодильником о том, что его дверца прикрыта не полностью, и представляет собой генератор звуковой частоты. Принципиальная схема сигнализатора приведена на рис. 22.

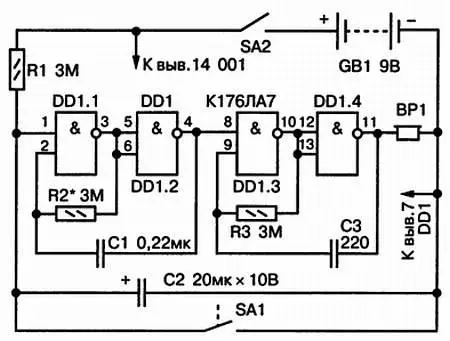

Рис. 22.Принципиальная схема сигнализатора для холодильника

Работой сигнализатора управляют нормально замкнутые контакты SA1: при открытой двери холодильника контакты размыкаются. При этом через резистор R1 начинает заряжаться конденсатор С2. Примерно через 30 с напряжение на нем достигает порога срабатывания элемента DD1.1 микросхемы. Мультивибратор на элементах DD1.1 и DD1.2 вырабатывает положительные импульсы, длительность которых определяется произведением R1 на С2. При их поступлении на вход мультивибратора, собранного на элементах DD1.3, DD1.4, он генерирует импульсную последовательность с частотой повторения, находящейся в диапазоне звуковых частот. В результате телефонный капсюль BF1 излучает прерывистый звуковой сигнал, частота которого зависит от сопротивления резистор R3 и емкости конденсатора С3. При необходимости открывания двери на длительное время отключают питание устройства тумблером SA2.

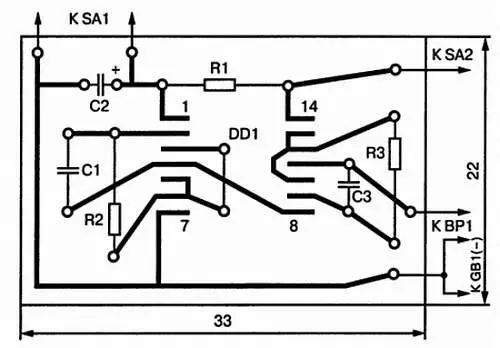

Размещение элементов схемы на печатной плате показано на рис. 23.

В устройстве можно использовать также микросхемы К561ЛА7 или К564ЛА7. Для питания можно использовать батарею «Крона».

Рис. 23.Печатная плата сигнализатора для холодильника

Бурцев В. [18]

Этот сигнализатор служит для оповещения о снижении напряжения на клеммах аккумуляторной батареи 7Д-0.1 ниже 7 В и о необходимости ее подзаряда. Сигнализатор имеет малые габариты и потребляет не более 0,2 мА тока. Это позволяет его постоянно подключить к радиоприемнику или другому устройству, которое питается от батареи этого типа. На рис. 24 приведена принципиальная схема сигнализатора.

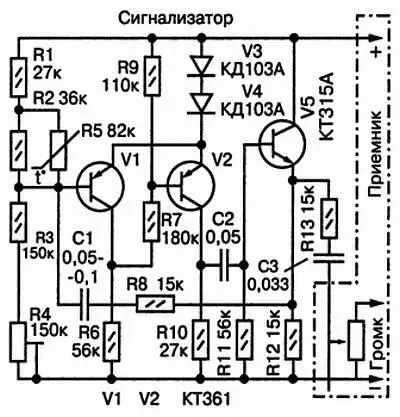

Рис. 24.Принципиальная схема сигнализатора разрядки аккумулятора

В исходном состоянии, когда напряжение питания превышает 7 В, транзистор V1 открыт напряжением, поступающим с делителя R1-R4.

Транзисторы V1 и V2 соединены по схеме триггера Шмитта, поэтому транзистор V2 заперт. Заперт также и транзистор V5, так как потенциал базы равен нулю. Это состояние является устойчивым, пока напряжение питания не станет меньше 7 В. Тогда напряжения на базе VI окажется недостаточно для отпирания, он запрется, и триггер переключится: транзистор V2 откроется, зарядным током конденсатора С2 откроется транзистор V5. Перепад падения напряжения на резисторе R12 через конденсатор С1 откроет транзистор V1, транзисторы V2 и V5 снова запрутся. Процесс будет повторяться: колебания напряжения на эмиттере транзистора V5 через элементы R13, СЗ поступят на регулятор громкости радиоприемника, динамическая головка которого воспроизведет звуковой сигнал. Частота сигнала определяется емкостями конденсаторов С1 и С2, а также сопротивлениями зарядно-разрядных резисторов. Применение терморезистора R5 типа ММТ-1 или ММТ-4 стабилизирует работу сигнализатора при изменениях температуры окружающей среды в пределах от -5 до +45 °C.

Для нормальной работы сигнализатора должны использоваться транзисторы V1 и V2 со статическим коэффициентом передачи тока не менее 100.

Леонтьев А. [19]

Устройство, схема которого показана на рис. 25, срабатывает при замыкании контакта СА1. Это могут быть контакты кнопки, какого-либо выключателя или электромагнитного реле. При этом выдается серия вспышек светодиода HL1 и прерывистый звуковой сигнал телефонного капсюля BF1.

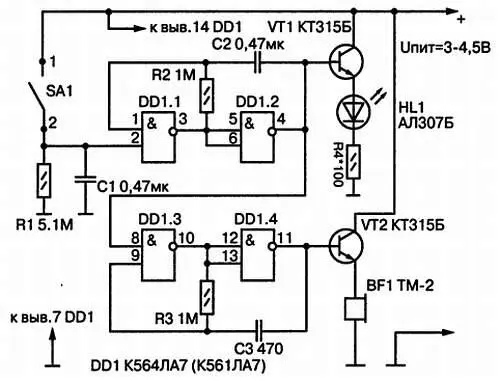

Рис. 25.Принципиальная схема универсального сигнального устройства

В схеме сигнализатора используются четыре элемента микросхемы 2И-НЕ. На элементах DD1.1 и собран генератор импульсов с частотой повторения около 1 Гц, а на элементах DD1.3 и DD1.4 — генератор импульсов с частотой повторения около 1000 Гц. Частота одного определяется произведением сопротивления резистора R2 на емкость конденсатора С2, другого — элементами R3 и С3.
