Майк Тули - Справочное пособие по цифровой электронике

Рассмотрим теперь два важнейших способа соединения микропроцессорных систем и периферийных устройств: хорошо известный (но часто довольно плохо понимаемый) последовательный интерфейс RS-232C и менее известную универсальную приборную шину GPIB (IEEE-488).

Несомненно, интерфейс RS-232C/CCITT V24 является наиболее широко распространенной стандартной последовательной связью между микрокомпьютерами и периферийными устройствами. Интерфейс, определенный стандартом Ассоциации электронной промышленности (EIA), подразумевает наличие оборудования двух видов: терминального DTE и связного DCE.

Чтобы не составить себе неправильного представления об интерфейсе RS-232C, необходимо отчетливо понимать различия между этими видами оборудования. Терминальное оборудование, например микрокомпьютер, может посылать и (или) принимать данные по последовательному интерфейсу. Оно как бы оканчивает ( terminate ) последовательную линию. Связное же оборудование понимается как устройства, которые могут упростить последовательную передачу данных совместно с терминальным оборудованием. Наглядным примером связного оборудования служит модем (модулятор-демодулятор). Он оказывается соединительным звеном в последовательной цепочке между компьютером и телефонной линией (рис. 8.1).

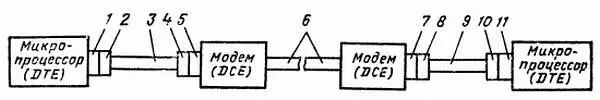

Рис. 8.1. Типичная последовательная линия связи между микрокомпьютерами:

1— закрепленный 25-контактный разъем типа D (штырьки); 2— съемный 25-контактный разъем типа D (отверстия); 3, 9— кабель интерфейса RS-232C; 4— съемный 25-контактный разъем типа D (штырьки); 5— закрепленный 25-контактный разъем типа D (отверстия); 6— телефонная линия; 7— закрепленный 25-контактный разъем типа D (отверстия); 8— съемный 25-контактный разъем типа D (штырьки); 10 — съемный 25-контактный разъем типа D (отверстия); 11— закрепленный 25-контактный разъем типа D (штырьки)

К сожалению, различие между терминальным и связным оборудованием довольно расплывчато, поэтому возникают некоторые сложности в понимании того, к какому типу оборудования относится то или иное устройство.

Рассмотрим, например, ситуацию с принтером. К какому оборудованию его отнести? Еще вопрос: как связать два микрокомпьютера, когда они оба действуют как терминальное оборудование?

Для ответа на эти вопросы следует рассмотреть физическое соединение устройств.

Произведя незначительные изменения в линиях интерфейса RS-232C, можно заставить связное оборудование функционировать как терминальное. Чтобы разобраться в том, как это сделать, нужно проанализировать функции сигналов интерфейса RS-232C.

Сигналы интерфейса RS-232C. По-видимому, читатели знакомы с видом «стандартного» последовательного порта RS-232C, который всегда имеет форму 25-контактного разъема типа D.

Терминальное оборудование обычно оснащено разъемом со штырьками, а связное — разъемом с отверстиями (но могут быть и исключения).

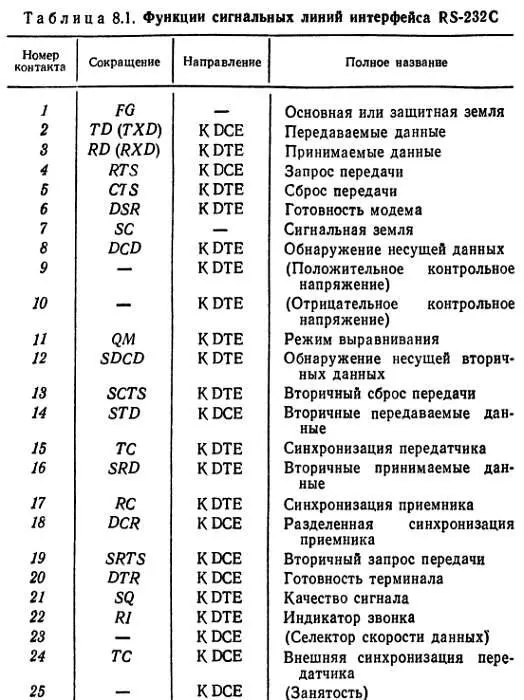

Разводка контактов разъема RS-232C показана на рис. 8.2, а функции сигнальных линий приведены в табл. 8.1.

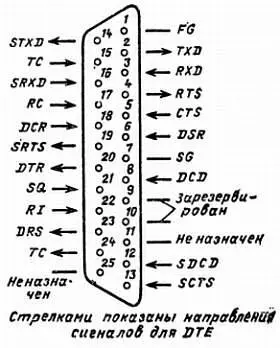

Рис. 8.2. Назначение линий 25-контактного разъема типа Dдля интерфейса RS-232C

Примечания:

1.Линии (контакты) 11, 18 и 25 обычно считаются незаземленными. Приведенные в таблице функции относятся к спецификациям Bell 113В и 208А.

2. Линии 9 и 10 используются для контроля отрицательного (MARK) и положительного (SPACE) уровней напряжения.

3. Чтобы избежать путаницы между RD ( Read — считывать) и RD ( Received Data — принимаемые данные), будем пользоваться обозначениями RXD и TXD, а не RD и TD.

4. Иногда отдельные фирмы используют запасные линии RS-232C для контроля или специальных функций, относящихся к конкретной аппаратуре (по неиспользуемым линиям подают даже питание и аналоговые сигналы, так что будьте внимательны).

Классы сигналов.Сигналы интерфейса RS-232C подразделяются на следующие классы.

Последовательные данные (например, TXD, RXD). Интерфейс RS-232C обеспечивает два независимых последовательных канала данных: первичный (главный) и вторичный (вспомогательный). Оба канала могут работать в дуплексном режиме, т. е. одновременно осуществляют передачу и прием информации.
