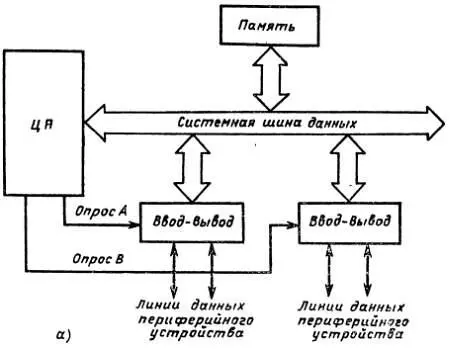

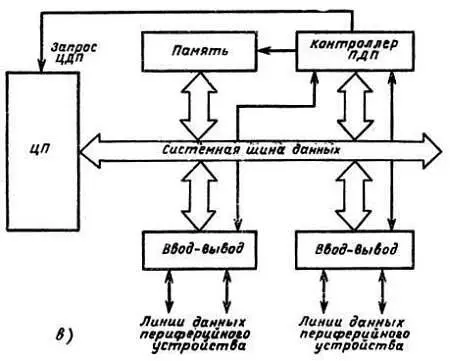

Рис. 7.5. Основные методы управления вводом-выводом:

а — программируемый (с опросом); б— по прерыванию; в— прямой

После обзора основных принципов ввода-вывода в микропроцессорных системах обратимся к распространенным программируемым микросхемам ввода-вывода.

Микросхемы параллельного ввода-вывода имеют множество фирменных названий, но их внутренняя архитектура и принципы действия удивительно похожи и различаются только в некоторых деталях. Наиболее известны следующие микросхемы:

6520 — периферийный интерфейсный адаптер (PIA);

6521 — периферийный интерфейсный адаптер (PIA), аналогичен 6520;

6522 — универсальный интерфейсный адаптер (VIA);

6820 — периферийный интерфейсный адаптер (PIA), эквивалент 6520;

6821 — периферийный интерфейсный адаптер (PIA), эквивалент 6521;

8255— программируемый параллельный интерфейс (PPI);

Z80-PIO— программируемый ввод-вывод (РIO).

Как следует из приведенных названий, программируемые микросхемы параллельного ввода-вывода допускают программное задание одного из нескольких режимов:

1) все восемь линий являются входами;

2) все восемь линий являются выходами;

3) линии отдельно программируются как входные или выходные.

Кроме того, обычно предусматриваются дополнительные линии для квитирования . Этот термин характеризует процесс обмена управляющими сигналами между микрокомпьютером и периферийным устройством.

Обозначения линий портов и их функции в разных микросхемах также различны, но и здесь наблюдается определенное единообразие. Большинство указанных выше микросхем обладают следующими линиями (рис. 7.6):

доступ к памяти

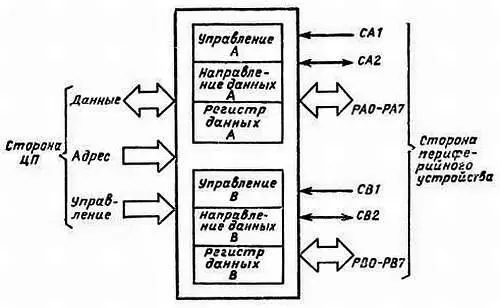

Рис. 7.6. Внутренние регистры типичной программируемой микросхемы параллельного ввода-вывода.

РА0—РА7— линии ввода-вывода порта А. Первая линия соответствует младшему биту, а вторая — старшему;

СА1—СА2— линии квитирования для порта А; СА1 — это вход прерывания, а СА2 можно использовать и как вход прерывания, и как выход управления периферийным устройством;

РВ0—РВ7— линии ввода-вывода порта В;

СВ1—СВ2— линии квитирования для порта В; их функции аналогичны линиям СА1—СА2.

Электрические характеристики портов ввода-вывода разнообразны, но все сигналы обязательно ТТЛ-совместимы. Выходные линии портов (обычно группы В) нескольких программируемых микросхем параллельного ввода-вывода допускают непосредственное подключение к базе обычного или составного (схема Дарлингтона) транзистора. Следовательно, такую микросхему можно использовать в качестве драйвера реле или лампы. К выходным линиям порта иногда подключают высоковольтные драйверы с открытым коллектором.

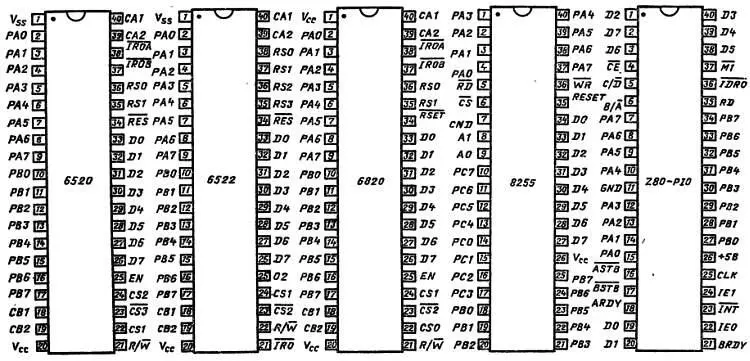

На рис. 7.7 показана разводка контактов нескольких программируемых микросхем параллельного ввода-вывода.

Рис. 7.7. Разводка контактов распространенных программируемых микросхем параллельного ввода-вывода.

Последовательные данные передаются в синхронном или асинхронном режимах. В синхронном режиме все передачи осуществляются под управлением общего сигнала синхронизации, который должен присутствовать на обоих концах линии связи. Асинхронная передача подразумевает — передачу данных пакетами; каждый пакет содержит необходимую информацию, требующуюся для декодирования содержащихся в нем данных. Конечно, второй режим сложнее, но у него есть серьезное преимущество: не нужен отдельный сигнал синхронизации.

Подробнее этот вопрос рассмотрен в гл. 8 .

Программируемые микросхемы последовательного ввода-вывода выпускаются под разными названиями, например:

6850— асинхронный связной интерфейсный адаптер (ACIA);

6852— синхронный адаптер последовательных данных (SSDA);

8251—универсальный синхронно-асинхронный приемник-передатчик (USART);
