8256— универсальный асинхронный приемник-передатчик (UART);

Z80-DART— сдвоенный асинхронный приемник-передатчик (DART).

Как и у микросхем параллельного ввода-вывода, у программируемых микросхем последовательного ввода-вывода наблюдается общность внутренней архитектуры. Вот список наиболее типичных сигналов:

D0—D7— входные-выходные линии данных, подключаемые непосредственно к шине микропроцессора;

RXD— принимаемые данные (входные последовательные данные);

TXD— передаваемые данные (выходные последовательные данные);

CTS— сброс передачи. На этой линии периферийное устройство формирует сигнал низкого уровня, когда оно готово воспринимать данные от микропроцессорной системы;

RTS— запрос передачи. На эту линию микропроцессорная система выдает сигнал низкого уровня, когда она намерена передавать данные в периферийное устройство.

Все сигналы программируемых микросхем последовательного ввода-вывода ТТЛ-совместимы. Отметим, однако, что эти сигналы рассчитаны только на очень короткие линии связи, например между клавиатурой и корпусом компьютера. Для последовательной передачи данных на значительное расстояние требуются дополнительные буферы и преобразователи уровней, включаемые между микросхемами последовательного ввода-вывода и линией связи.

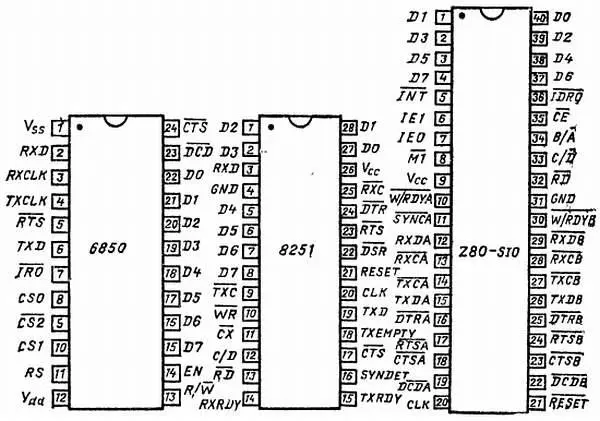

Разводка контактов наиболее распространенных программируемых микросхем последовательного ввода-вывода показана на рис. 7.8.

Рис. 7.8. Разводка контактов распространенных программируемых микросхем последовательного ввода-вывода.

Поскольку работа программируемых микросхем параллельного ввода-вывода предсказуема, можно обнаружить возникающие в них неисправности, измерив сигналы на различных входных и выходных линиях. Поиск неисправностей в микросхемах параллельного ввода-вывода оказывается сравнительно простой задачей, чего нельзя сказать о микросхемах последовательного ввода-вывода.

Прежде всего следует убедиться в том, что ЦП действительно выбирает подозреваемую программируемую микросхему ввода-вывода. Для этого достаточно проверить сигналы на линиях управления с помощью логического пробника. Убедившись в выборе конкретной микросхемы, необходимо проверить ситуацию со стороны периферийного устройства. По возможности целесообразно написать короткую программу для исследования порта (т. е. считывания или записи данных) и проконтролировать возникающие при ее выполнении логические условия. Отказ транзистора внешнего драйвера часто выводит из строя буфер-драйвер внутри программируемой микросхемы ввода-вывода, но повреждение не обязательно распространяется на все восемь линий конкретного порта. Следовательно, перед заменой микросхемы ввода-вывода следует тщательно проверить периферийное устройство и соответствующие схемы.

Когда микросхемы вставлены в гнезда, целесообразно заменить подозреваемую микросхему на заведомо исправную (не забудьте при этом выключить питание и отсоединить все внешние схемы). Как и в случае с полупроводниковой памятью, рекомендуется смонтировать гнездо для микросхемы, если его нет.

Обнаружить неисправность в программируемых микросхемах последовательного ввода-вывода гораздо труднее. Здесь также рекомендуется прежде всего проверить условия со стороны ЦП, т. е. различные сигналы шины управления и выбора микросхемы. Убедившись в том, что микросхема выбирается, можно проверить состояния линий RTS и CTS (при выводе) и или (при вводе). Следует также проверить наличие и правильность сигналов синхронизации (типичная частота синхронизации приема-передачи составляет 500 кГц). Наконец, из-за различий в схемах весьма желательно иметь под рукой фирменные материалы по эксплуатации микросхем.

Полезно, также выполнить короткую тест-программу порта, например цикл, который непрерывно выводит в порт один и тот же байт. Отметим, однако, что последовательный интерфейс с RS-232C требует сигналов квитирования, поэтому очень важно проверить драйверы и приемники линии связи, разъемы и кабели, а также само периферийное устройство, прежде чем менять микросхему последовательного ввода-вывода.
