Эта лишняя нагрузка приводит к «затягиванию» управляющих импульсов, и, как следствие, к расширению зоны активного режима, в которой потери на ключе максимальны. Защита от перегрузок транзисторов по току встроена в микросхему, сигнал защиты снимается с резистора R3. Выпрямитель аналогичен выпрямителю, примененному в предыдущей конструкции.

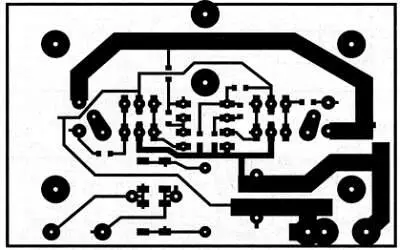

Печатная плата.Устройство собрано на печатной плате из одностороннего стеклотекстолита толщиной 1,5 мм размерами 66,25x42,5 мм. Разводку печатной платы (в зеркальном изображении) можно скачать с диска, прилагаемого к книге («Видеоурок 7», файл 2.DXF), и посмотреть на рис. 7.9.

Рис. 7.9. Разводка печатной платы (66,25x42,5 мм, в зеркальном изображении)

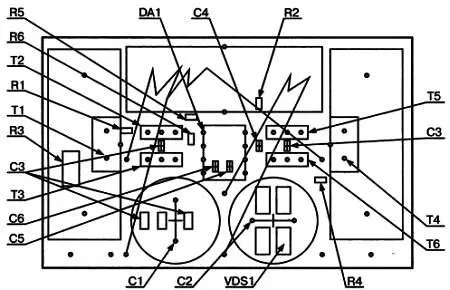

Схема расположения деталей приведена на рис. 7.10.

Рис. 7.10. Схема расположения деталей на плате

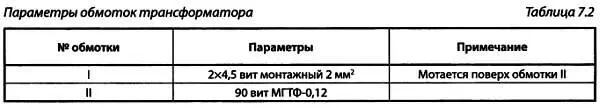

Элементная база. Трансформатор преобразователя намотан на кольце М2000НМ К28х16х9. Параметры обмоток трансформатора приведены в табл. 7.2.

Перед намоткой на торцы кольца следует приклеить бумажные шайбы чуть шире самого кольца, чтобы защитить изоляцию провода от острых краев кольца, а затем покрыть кольцо цапонлаком. Транзисторы Т1 и Т4 установлены на радиаторах площадью около 50 см 2.

Налаживание. Какой-либо наладки преобразователь не требует.

Внешний вид преобразователя представлен на рис. 7.11.

Рис. 7.11. Внешний вид преобразователя

Смотрим ролик.Работу преобразователя представляет ролик: «Видеоурок 7» —» «Преобразователь на микросхемах» на прилагаемом диске.

Как рассчитать трансформатор для преобразователя.Расчет трансформатора не слишком сложен, но достаточно трудоемок. Автор рекомендовал бы, в первую очередь, скачать готовую программу для расчета. Очень удачна, на взгляд автора, программа Е. Москатова. Найти ее можно по адресу http://www.moskatov.narod.ru/Programs.html. Если же Вас интересуют непосредственно расчетные формулы, стоит заглянуть на http://k155la3.ucoz.ru/index/raschet_transformatora_impulsnogo_bloka_pitanija/0-93— там приведен пример расчета.

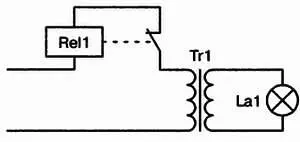

Принципиальная схема. Схема преобразователя на электромагнитном реле представлена на рис. 7.12. Этот преобразователь до смешного прост.

Рис. 7.12. Принципиальная схема преобразователя на электромагнитном реле

При включении преобразователя ток обмотке реле возрастает до тех пор, пока реле не сработает. При срабатывании оно размыкает свои собственные контакты, и ток в обмотке прерывается. Затем, через некоторое время реле отпустит свой якорь, и ток через обмотку снова возобновится. В результате в обмотке трансформатора возникает пульсирующий ток — дальнейшее, думается, понятно.

Внешний вид преобразователя представлен на рис. 7.13.

Рис. 7.13. Внешний вид преобразователя

Смотрим ролик. Работу преобразователя представляет ролик: «Видеоурок 7» — > «Преобразователь на реле» на прилагаемом диске.

Вывод.

Если не считать постоянно подгорающих контактов и невысокой частоты преобразования, схема может считаться идеальной по простоте. В реальной жизни в подобных схемах применялись специальные вибропреобразователи, которые не приходили в негодности за полчаса из-за разрушения контактов, как это обязательно произойдет с нашим реле.

Уф-ф! Мы с Вами, уважаемый читатель, одолели уже целых семь шагов в неизведанный мир электроники, и теперь, пожалуй, можем немного передохнуть. А где лучше всего можно передохнуть после тяжелого пути? Ну, конечно же, на кухне!

Радиолюбительская кухня — это совершенно особое место, где обдумываются и создаются новые конструкции. Не обязательно это будет нечто науке неизвестное — это может быть и какое-нибудь простое устройство, которое либо просто лень, либо жалко покупать, например те же «бегущие огни».
