Однотактные преобразователи, в свою очередь, делятся на две группы:

♦ прямоходовые (рис. 7.2, а ), в которых передача энергии из источника в нагрузку происходит в тот момент, когда силовой ключ открыт.

♦ обратноходовые (fly-back, рис. 7.2, б ), в которых передача энергии из источника в нагрузку происходит тогда, когда силовой ключ заперт.

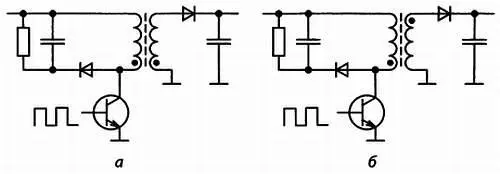

Рис. 7.2. Принципиальные схемы однотактных преобразователей:

а— прямоходовой, б— обратноходовой

Примечание.

Такое возможно потому, что в то время, когда силовой ключ открыт, энергия для передачи в нагрузку запасается в виде магнитного поля в магнитопроводе трансформатора, а при закрытом ключе уже эта запасенная энергия передается в нагрузку.

Схемотехнически эти две группы отличаются только полярностью включения выпрямительного диода и алгоритмом управления силовым ключом. Современные однотактные преобразователи по большей части являются обратноходовыми, в том числе и потому, что трансформатор для них проще в изготовлении и содержит меньшее число витков.

Двухтактные преобразователи напряжения(рис. 7.3) содержат вдвое большее число силовых ключей, вдвое большее число выпрямительных диодов, но зато практически не ограничены в выходной мощности.

Схемотехнически двухтактные преобразователи также можно разделить на две группы:

♦ схема со «средней точкой» (рис. 7.3, а )

♦ полумостовая (рис. 7.3, б ) и мостовая (рис. 7.3, в ) схема.

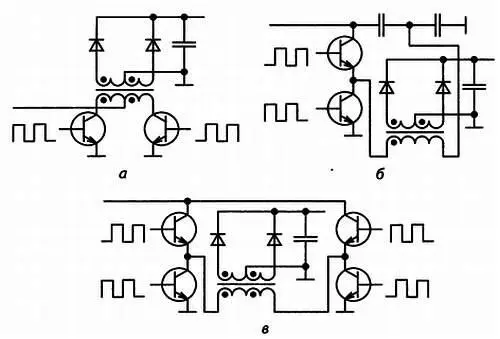

Рис. 7.3. Принципиальные схемы двухтактных преобразователей:

а— схема со «средней точкой»; б— полумостовая схема; в— мостовая схема

Первая группа фактически представляет собой два «рядом стоящих» прямоходовых однотактных преобразователя, работающих в противофазе.

Примечание.

Двухтактных обратноходовых преобразователей не бывает, потому что такой режим требует применения управляемых особым образом ключей вместо выпрямительных диодов (впрочем, с появлением т. н. синхронных выпрямителей не исключено, что двухтактный обратноходовый преобразователь, наконец, появится).

Вторая группа очень похожа на двухтактные выходные каскады УНЧ. В двухтактных преобразователях подмагничивание трансформатора отсутствует (или, во всяком случае, не является неизбежной характеристикой схемы). Это существенно упрощает изготовление трансформатора (в частности, позволяет применять для трансформаторов кольцевые магнитопроводы без каких-либо ограничений).

Схемы со средней точкойв основном применяются при низких входных напряжениях, мостыи полумосты— при высоких.

Причины такого разделения более экономические, нежели технические — при низких напряжениях первичная обмотка трансформатора полумоста содержит вдвое меньше витков, чем у моста, и вчетверо меньше, чем у схемы со средней точкой.

Изготовить же обмотку с числом витков, меньшим трех, как ни странно, весьма затруднительно — малейшие неточности ее изготовления слишком сильно влияют на напряжения вторичных обмоток, особенно если они высоковольтные.

При высоких напряжениях, наоборот, меньшее число витков удешевляет стоимость трансформатора.

Примечание.

Дополнительный плюс мостовых и полумостовых схем, несмотря на более сложное устройство управления, в том, что они лишены «фирменной» проблемы всех однотактных преобразователей и преобразователей со средней точкой — всплесков перенапряжения на обмотке трансформатора при закрытии ключа.

Эти всплески в мостах и полумостах эффективно гасятся демпферными диодами силовых ключей, «отправляясь» обратно в источник первичного напряжения. В однотактных же схемах и в схеме со средней точкой для борьбы с этими всплесками приходится:

♦ применять специальные гасящие цепочки-снабберы , которые снижают КПД устройства и зачастую имеют немалые габариты, что особенно заметно на преобразователях небольшой мощности;

♦ усиливать изоляцию обмоток трансформатора, что сказывается на его стоимости далеко не в лучшую сторону.

Примечание.

Самые мощные преобразователи обычно собирают по схеме двухтактного моста.
