А. Черномырдин - Семь шагов в электронику

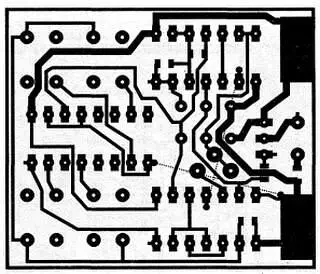

Рис. 5.3. Разводка печатной платы передающей части (47x40 мм, в зеркальном изображении)

Схема расположения деталей приведена на рис. 5.4.

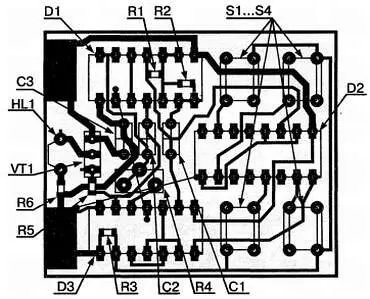

Рис. 5.4. Схема расположения деталей передающей части

Приемная часть собрана на плате из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм размерами 52x55 мм.

Разводку печатной платы (в зеркальном изображении) можно скачать с диска, прилагаемого к книге («Видеоурок 5», файл 2.DXF) и посмотреть на рис. 5.5.

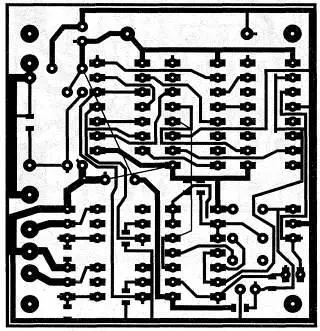

Рис. 5.5. Разводка печатной платы (52x55 мм, в зеркальном изображении)

Схема расположения деталей приведена на рис. 5.6.

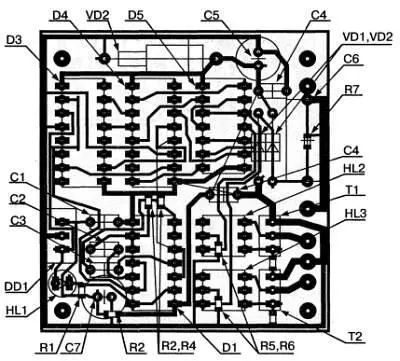

Рис. 5.6. Схема расположения деталей

Внешний вид устройства приведен на рис. 5.7, а и 5.7, б .

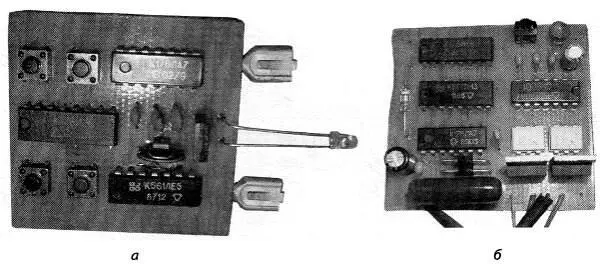

Рис. 5.7. Внешний вид системы ДУ, построенной на микросхемах:

а— передающая часть; б— приемная часть

Внимание.

При изготовлении этого устройства следует иметь в виду, что его приемная часть не имеет гальванической развязки от сети! Поэтому при его наладке следует особенно внимательно соблюдать правила техники безопасности.

Смотрим ролик.Работу усилителя демонстрирует ролик «Видеоурок 5» — > «Система ИК ДУ на микросхемах» на прилагаемом диске.

Совет.

Перед началом работы необходимо переменным резистором R4 установить такую частоту генератора передающего устройства, чтобы при нажатии кнопок мигал светодиод HL1 приемника, а затем подстроить эту частоту по максимуму расстояния, на котором работает система ДУ.

Сразу хочется сказать — делать передающую часть для микроконтроллера мы не будем. Причина проста — в магазинах есть огромная номенклатура самых разных ПДУ. Все велосипеды давно сделаны!

Существует ряд общепринятых протоколов передачи данных в системах ДУ. В нашем примере для передачи сигналов выбран протокол фирмы Sony — он не самый распространенный, но один из наиболее простых.

Принципиальная схема.Схема приемника ДУ, построенного на микроконтроллере, приведена на рис. 5.8.

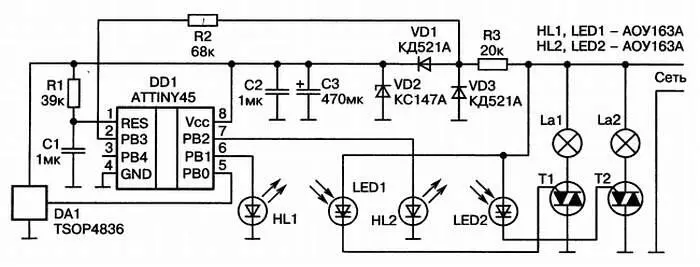

Рис. 5.8. Схема приемника ДУ, построенного на микроконтроллере

Сигнал с приемника сигнала DA1 поступает на вход микроконтроллера DD1, где обрабатывается в соответствии с программой.

На вход микроконтроллера поступает также сигнал о переходе сетевого напряжение через ноль (резистор R2). Благодаря этому удалось программно реализовать изменение яркости свечения ламп нагрузки. Управляющие сигналы с микроконтроллера поступают на оптопары HL1 и HL2, управляющие симисторами. Причина установки оптопар — сильные наводки при включении симисторов, вызывающие ложные срабатывания микроконтроллера, баз них устройство оказывается практически неработоспособным.

Каких-либо схемных изысков устройство не содержит, вся его функциональность реализована исключительно программным путем.

Печатная плата.Приемная часть собрана на плате из одностороннего фольгированного стеклотекстолита толщиной 1,5 мм размерами 41x27 мм. Разводку печатной платы в зеркальном изображении можно скачать с диска, прилагаемого к книге («Видеоурок 5», файл 3.DXF), и посмотреть на рис. 5.9.

Рис. 5.9. Разводка печатной платы (41x27 мм, в зеркальном изображении)

Схема расположения деталей приведена на рис. 5.10.

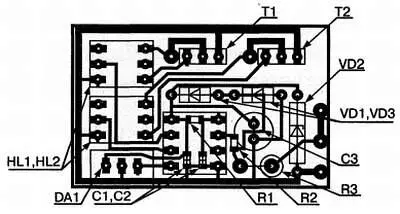

Рис. 5.10. Схема расположения деталей

Налаживание. Каких-либо настроек устройство не требует. Программу для микроконтроллера (включая исходные тексты) можно скачать с диска, прилагаемого к книге («Видеоурок 5», раздел «SOFT»).
