Питание данного устройства осуществляется от батареи напряжением 9 В при потребляемом токе (без диода D6) 1 мА. В качестве микросхемы IO1 выбрана микросхема типа TL062, имеющая малый потребляемый ток. Для контроля состояния батареи, а также для того, чтобы музыкант не забывал выключить устройство, в цепь питания может быть включен диод D6, который также должен иметь малый рабочий ток.

Благодаря малому количеству используемых деталей, устройство можно разместить в любом подходящем корпусе. Выключатель напряжения может быть механически соединен с одним из потенциометров.

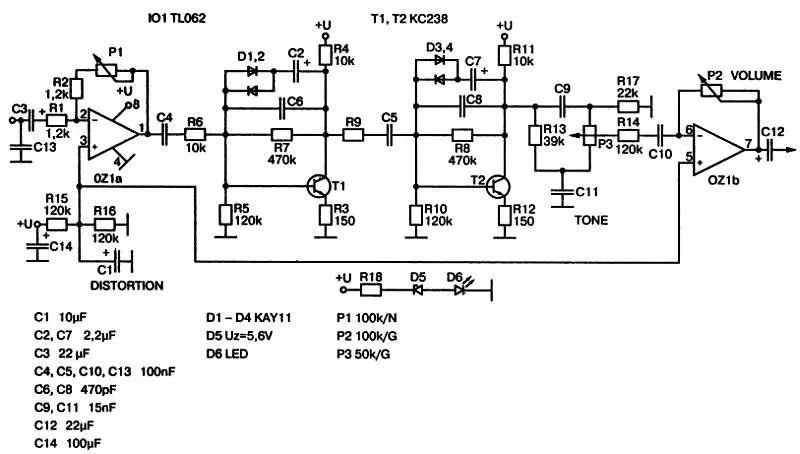

Рис 28 Принципиальная схема бустера для электрогитары 63 Приставка Fuzz - фото 21

Рис. 28. Принципиальная схема бустера для электрогитары

6.3. Приставка « Fuzz Face» [13]

История создания предлагаемой приставки «Fuzz Face», принципиальная схема которой приведена на рис. 29, началась в далекий период первых экспериментов с электрогитарой.

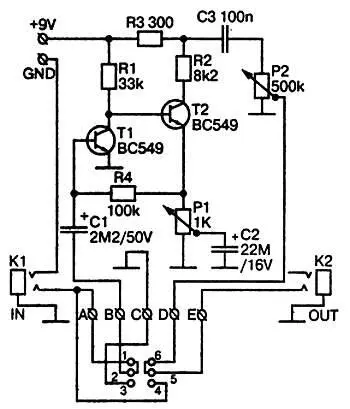

Рис 29 Принципиальная схема приставки Fuzz Face Первоначально в схеме - фото 22

Рис. 29. Принципиальная схема приставки « Fuzz Face »

Первоначально в схеме использовались германиевые транзисторы, однако последующая их замена на кремниевые транзисторы практически не повлияла на работу приставки. Потенциометром Р1 устанавливается уровень эффекта «fuzz». При этом потенциометр Р1 формирует постоянное напряжение смещения, подаваемое на базу транзистора Т1.

Коэффициент усиления изменяется в зависимости от положения движка потенциометра Р1, который через конденсатор С2 соединен с корпусом. Уровень выходного сигнала регулируется потенциометром Р2. Ножной выключатель, подключенный к контактам А-Е , обеспечивает переключение между режимами так называемого «чистого» звука и искаженного сигнала. В режиме «чистого» звука одновременно замыкается на корпус и база транзистора Т1.

Питание приставки осуществляется от батарейки напряжением 9 В или от внешнего источника питания. При этом напряжение питания на приставку подается автоматически при подключении монофонического разъема типа «jack» к входному разъему К1.

Все детали приставки, за исключением ножного выключателя, размещены на односторонней печатной плате. Печатная плата устройства и расположение деталей на ней приведены на рис. 30.

Собранная без ошибок и из исправных деталей приставка сразу готова к работе и дополнительного налаживания не требует.

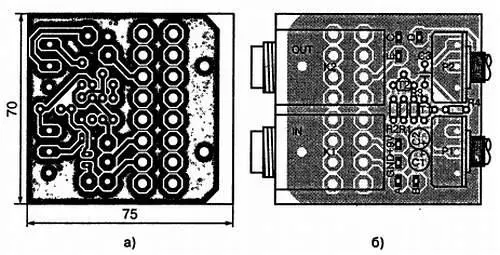

Рис 30 Печатная плата а и расположение элементов б приставки Fuzz - фото 23

Рис. 30. Печатная плата ( а) и расположение элементов ( б) приставки « Fuzz Face»

6.4. Увеличение длительности звучания электрогитары [14]

В отличие от приставок «fuzz», в которых сигнал симметрично ограничивается, в данном устройстве сигнал от электрогитары искажается минимально. Коэффициент усиления приставки увеличения длительности звучания электрогитары изменяется в зависимости от значения уровня входного сигнала. При этом обеспечивается минимальное изменение уровня сигнала на выходе данного устройства при изменении уровня входного сигнала в определенных пределах. Таким образом, данная приставка выполняет примерно те же функции, что и, например, схема автоматической регулировки уровня записи (АРУЗ) в магнитофоне. На практике рассматриваемый эффект проявляется в том, что звучание гитары длится дольше.

Принципиальная схема приставки для увеличения длительности звучания электрогитары приведена на рис. 31.

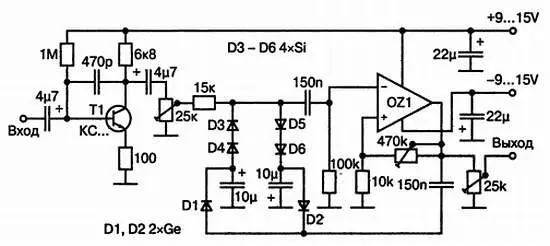

Рис 31 Принципиальная схема приставки для увеличения длительности звучания - фото 24

Рис. 31. Принципиальная схема приставки для увеличения длительности звучания электрогитары

Сигнал, поступающий на вход приставки со звукоснимателя электрогитары, усиливается каскадом, выполненным на транзисторе Т1. Подстроечным потенциометром, имеющим сопротивление 25 КОм, устанавливается базовая чувствительность устройства. Усиленный сигнал далее подается на диодный делитель и каскад усиления, выполненный на операционном усилителе. С выхода операционного усилителя OZ1 усиленный сигнал проходит не только на выход приставки, но и через конденсатор емкостью 150 nF поступает на симметричный выпрямитель, выполненный на германиевых диодах D1 и D2.

Через кремниевые диоды D3-D6 протекает ток, который будет тем больше, чем больше напряжение на выходе устройства. Чем больший ток протекает эти через диоды, тем больше их динамическое сопротивление, в результате напряжение на входе операционного усилителя OZ1 меньше. Таким образом, схема будет стараться удержать уровень выходного сигнала на постоянном уровне. Поскольку переменное напряжение на регулирующих диодах сравнительно мало, то и искажение сигнала, вызванное нелинейностью вольт-амперной характеристики диодов также будет незначительным.
