Таким образом можно определить, какой из них является анодом красного светодиода, а какой — анодом зеленого. При окончательной установке светодиодов на печатную плату можно руководствоваться обозначениями, приведенными на рисунке расположения элементов.
После проверки правильности монтажа к модулю можно подключить источник питающего напряжения 9 В. Поскольку ток, потребляемый устройством, составляет около 60 мА, то для питания модуля мигающего цветка рекомендуется воспользоваться либо двумя включенными последовательно плоскими батарейками типа 3336Л (2x4,5 В), либо сетевым выпрямителем на 9 В, обеспечивающим соответствующий ток.
Собранный без ошибок и из исправных деталей, модуль мерцающего цветка не нуждается в дополнительном налаживании. При желании подбором величин сопротивления резистора R1 и емкости конденсатора С1 можно изменить частоту мигания светодиодов.
Глава 5
МОБИЛЬНАЯ ТЕЛЕФОНИЯ
5.1. Сервисные кабели для мобильных телефонов NOKIA[10]
Внимание! При использовании специальных сервисных кабелей может произойти полная блокировка или поломка мобильного телефона. Любые подобные действия выполняются пользователем на собственный страх и риск. Автор и издательство не несут никакой ответственности за возможные негативные последствия, вызванные использованием приведенных ниже материалов, рисунков, схем и иной информации, изложенной в данной статье.
Без преувеличения можно утверждать, что в России финская компания NOKIA известна каждому владельцу мобильного телефона. По некоторым данным, на мировом рынке аппаратуры для мобильной связи доля продаж этой фирмы в 2001 году составила более 30 % от общего объема. Таким образом, фирма NOKIA по указанному показателю занимает первое место в мире. На российском рынке, по мнению автора, почти половина продаваемых мобильных телефонов имеет логотип NOKIA.
Вполне естественно, что фирменный специальный кабель для подключения мобильных телефонов этой марки к персональному компьютеру без проблем можно приобрести в сервисных центрах, однако он достаточно дорог. Сервисный кабель можно изготовить и самостоятельно, воспользовавшись рекомендациями, изложенными далее.
Также следует учитывать, что для работы с отдельными версиями firmware мобильных телефонов одной и той же модели могут потребоваться абсолютно разные программы и разные сервисные кабели.
Специальные сервисные кабели, предназначенные для подсоединения мобильных телефонов NOKIA к персональному компьютеру, могут иметь некоторые отличия, которые обусловлены как особенностями отдельных моделей мобильных телефонов, так и назначением кабелей (для разблокирования и усовершенствования firmware , для передачи цифровой информации, для активации сервисного меню и т. д.).
Поскольку в мобильных телефонах NOKIA для коммуникации с персональным компьютером используются шины F-BUS и M-BUS, то, соответственно, сервисные кабели могут быть трех типов: F-BUS, M-BUS, а также комбинированные кабели FBUS/M-BUS.
В состав кабеля протокола F-BUS входят линии RxD ( Reseive Data ) и TxD ( Transmit Data ). Сервисные кабели этого типа используются для работы с программным обеспечением, которое позволяет, например, принимать и передавать данные и факсы, изменять и формировать логотипы, создавать и записывать собственные музыкальные мелодии звонка и т. п.
Кабель протокола M-BUS является обычной двунаправленной шиной, поэтому имеет меньшую скорость передачи данных. Такие специальные кабели обычно применяются для разблокирования, активации сервисного меню и т. п.
Расположение контактов сервисных разъемов мобильных телефонов NOKIA некоторых моделей, а также назначение этих контактов можно найти в специализированной литературе.
Кабели M-BUS
Один из самых первых кабелей типа M-BUS, предназначенный для подключения к ПК телефонов NOKIA старых моделей 1610, 3110 и некоторых других (61ХХ, 8110 и т. д.), был разработан и реализован еще в прошлом тысячелетии прекрасным югославским специалистом Деяном Кальевичем ( Dejan Kaljevic ). Принципиальная схема этого кабеля приведена на рис. 19.

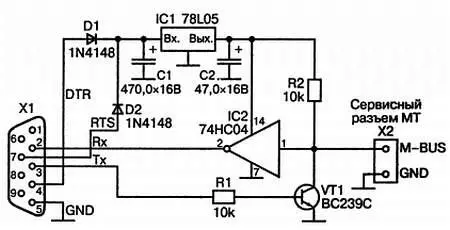

Рис. 19. Принципиальная схема простого кабеля M-BUSдля мобильных телефонов NOKIA
Схема достаточно проста и дополнительных пояснений не требует.
