Выбор материала для каркаса зависит от предъявляемых к нему требований по электрической прочности, допустимой величины диэлектрических потерь, термостойкости, влагостойкости и т. д. Наибольшую стабильность имеют катушки на керамических каркасах, а наименьшую — многослойные катушки, намотанные на каркасах из гетинакса и пресспорошка. Иногда катушки УКВ и КВ диапазонов делают бескаркасными. При их изготовлении, например, для контуров маломощных коротковолновых передатчиков, витки для жесткости скрепляют планками из органического стекла толщиной 3…4 мм. Концы обмоток катушек на каркасе закрепляют нитками или вплавляют паяльником в каркас, если он сделан из полистирола или органического стекла. Иногда плоские каркасы после намотки провода сгибают в кольцо.

Намотка катушек индуктивности

Обмотки катушек могут быть однослойными или многослойными (рис. 1.6). Обмотка характеризуется количеством витков, шагом намотки t и рядом.

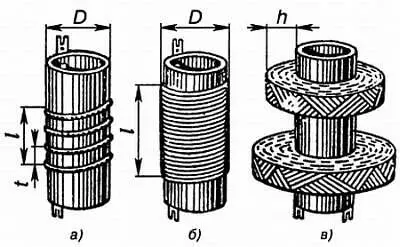

Рис. 1.6. Конструкции катушек индуктивности с различным типом намотки:

а— с шагом t , б— виток к витку, в— тип «универсаль»

Под витком катушки понимают отрезок провода, охватывающий всю окружность каркаса. Шаг — расстояние между соседними витками. Ряд — количество витков провода, которое укладывается на всю ширину обмотки. Наиболее простые по конструкции однослойные рядовые обмотки катушек. Они имеют малую величину собственной емкости и высокую добротность. Однако получающиеся при изготовлении большие габариты ограничивают их применение. Чаще всего применяют многослойные обмотки: рядовая многослойная, секционированная индукционная и безиндукционная, галетная, универсальная и тороидальная. Укладка многослойной секционированной индукционной обмотки производится на каркасы-шпули с промежуточными щеками. Количество секций может быть любым, а число рядов в секциях должно быть четным. Секционирование индукционной обмотки используется для высоковольтных и высокочастотных трансформаторов, дросселей высокой частоты. Для получения катушек индуктивности малых размеров и с малой собственной емкостью при большой величине индуктивности пользуются способом универсальной намотки. В этом случае провод укладывается под углом к плоскости вращения и перегибается на торцах. Наибольший угол укладки можно получить при намотке катушки проводом в шелковой изоляции.

Условные обозначения марок ферритов и магнитодиэлектриков

Условное обозначение ферритового стержня состоит из четырех элементов:

1. Буква Муказывает, что изделие сделано из феррита.

2. Цифра — начальное значение магнитной проницаемости.

3. Буквы и несколько цифр — марка феррита ( В— феррит для работы на частотах выше 5 МГц, Н— для работы на низких частотах).

4. Сокращенное обозначение конструктивного вида сердечника и его размеров в миллиметрах.

В дополнение к названным буквам третьего элемента иногда добавляется еще одна буква с указанием характеристики магнитного поля, в котором может работать этот феррит: С— феррит для работы в сильных магнитных полях, И— специальный феррит для работы в импульсных магнитных полях, если этой буквы нет, то феррит предназначен для работы в слабых магнитных полях. После четвертого элемента иногда может стоять цифра, характеризующая различие свойств феррита. После указанных элементов следует черта, которая выделяет наименование изделия изготовленного из феррита (обозначается буквой) и его конструктивные размеры (обозначаются цифрами):

Б… броневой сердечник, состоящий из двух чашек с цилиндрическим подстроечным стержнем (число после буквы указывает внешний диаметр чашки);

Г… Г-образный для телеаппаратуры, числа последовательно соответствуют длине, ширине и толщине изделия;

К… кольцевой сердечник, числа соответствуют внешнему диаметру, внутреннему диаметру и высоте кольца;

ОС… кольцевой сердечник для отклоняющей системы кинескопа, числа обозначают типоразмер сердечника;

ПК… П-образный, круглого сечения сердечник для трансформатора строчной развертки, числа указывают расстояние между диаметрами и их диаметр;

ПП… П-образный, прямоугольного сечения сердечник, числа указывают расстояние между стержнями, ширину стержня, высоту стержня (только для ТВС кинескопа с отклонением луча 70° первое число 53 указывает ширину сердечника);
